• Installazione • Installation • Installation • Installieren • Instalación
•

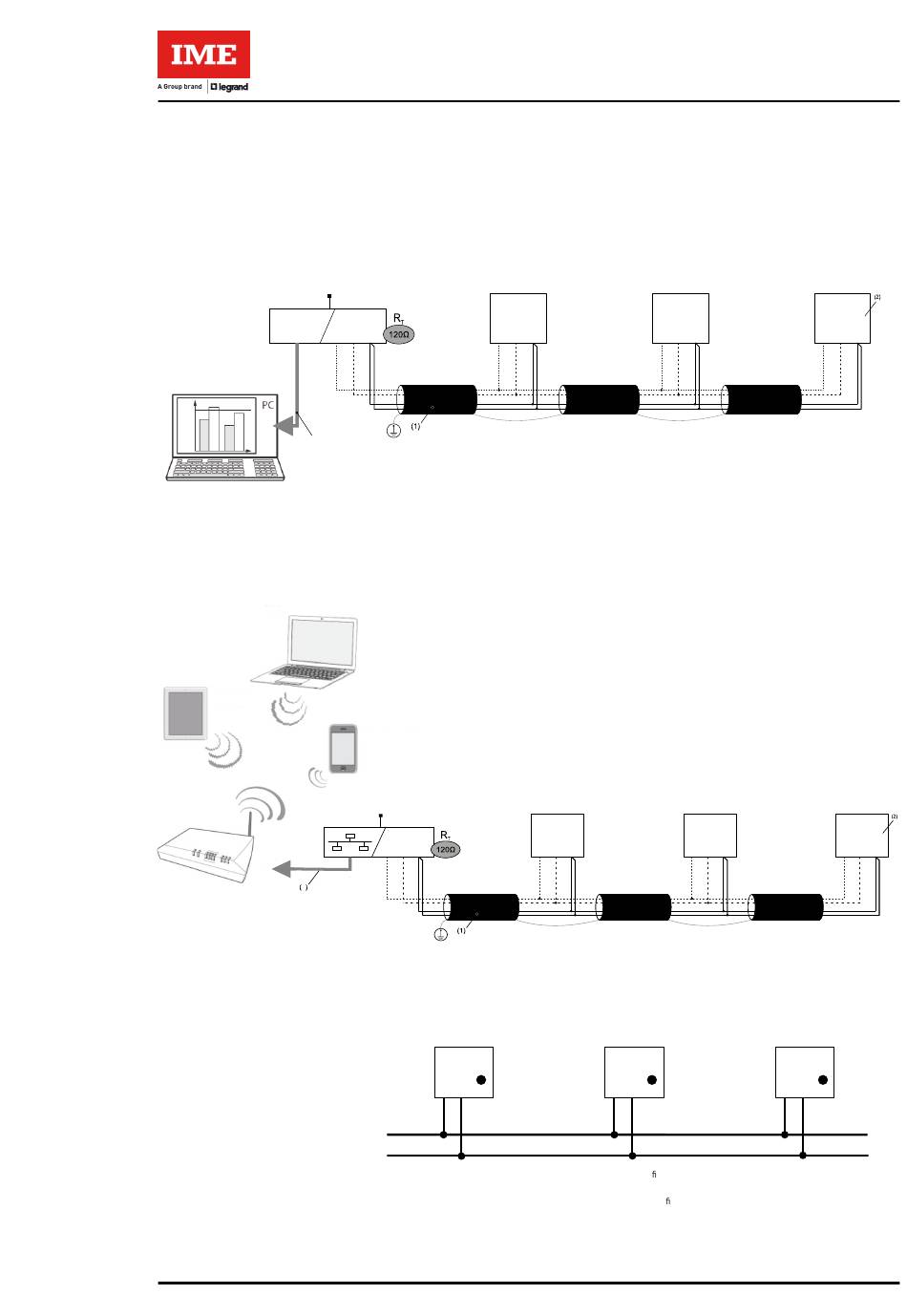

Schema di collegamento RS485
•
Anschlussbilder RS485
•
Schema di collegamento Mbus
•
Mbus Modbus wiring diagram
•
Schéma de branchement Mbus
•
Anschlussbilder Mbus
•
Esquema de conexión Mbus
10
•
RS485 wiring diagram
•
Esquema de conexión RS485
IF4E011/SXIIP
ETHERNET
RS-485
RJ45
+ – SG
(3)
BELDEN 9842, BELDEN 3106A (or/equivalent) max. 1000 m, Cat. 6 (FTP/UTP) max. 50 m
(1)
• Resistenza di terminazione da120Ω interna allo strumento (impostabile dal menù di SETUP)
(2)
• 120Ω terminating resistor inside the instrument (it can be set in the SETUP menu)
• Résistance de terminaison de 120 Ω intégrée à l'instrument (réglable dans le menu de RÉGLAGE)
• 120Ω Abschlusswiderstand intern im Gerät (einstellbar über das SETUP-Menü)
• Resistencia de terminación de120Ω interna en el instrumento (ajustable en el menú SETUP)
) Ethernet: Cat. 6 (FTP/UTP)
(3
•
Schema di collegamento RS485 Modbus con Mini Web Server
•
RS485 Modbus wiring diagram with Mini web Server
•
Schéma de branchement RS485 Modbus avec Mini Web Server
•
Anschlussbilder RS485 Modbus Mini Web Server
•
Esquema de conexión RS485 Modbus con Mini Web Server
SXWS10/SXWS32
RS-485
+ – SG
3
A B
(4)
MASTER
MBUS
Collegamenti non polarizzati.
(4)
Non-polarized connections.
Connexions non polarisées.
Nicht polarisierte Verbindungen.
Conexiones no polarizadas.
•
Schéma de branchement RS485
CE2DF3.....
N°1
+ – SG
CE2DF3.....
N°1
+ – SG
MBUS
MBUS
A B
Un cavo telefonico standard a due li
A two-wire standard telephone cable (JYStY N*2*0.8 mm)
Un câble téléphonique standard à deux ls
Ein zweiadriges Standardtelefonkabel
Un cable telefónico estándar de dos hilos
CE2DF3.....
CE2DF3.....
N°2
+ – SG
+ – SG
CE2DF3.....
N°2
+ – SG
MBUS
A B
(JYStY N*2*0.8 mm)
(JYStY N*2*0.8 mm)
(JYStY N*2*0.8 mm)
(JYStY N*2*0.8 mm)
N°n
CE2DF3.....
N°n
+ – SG
