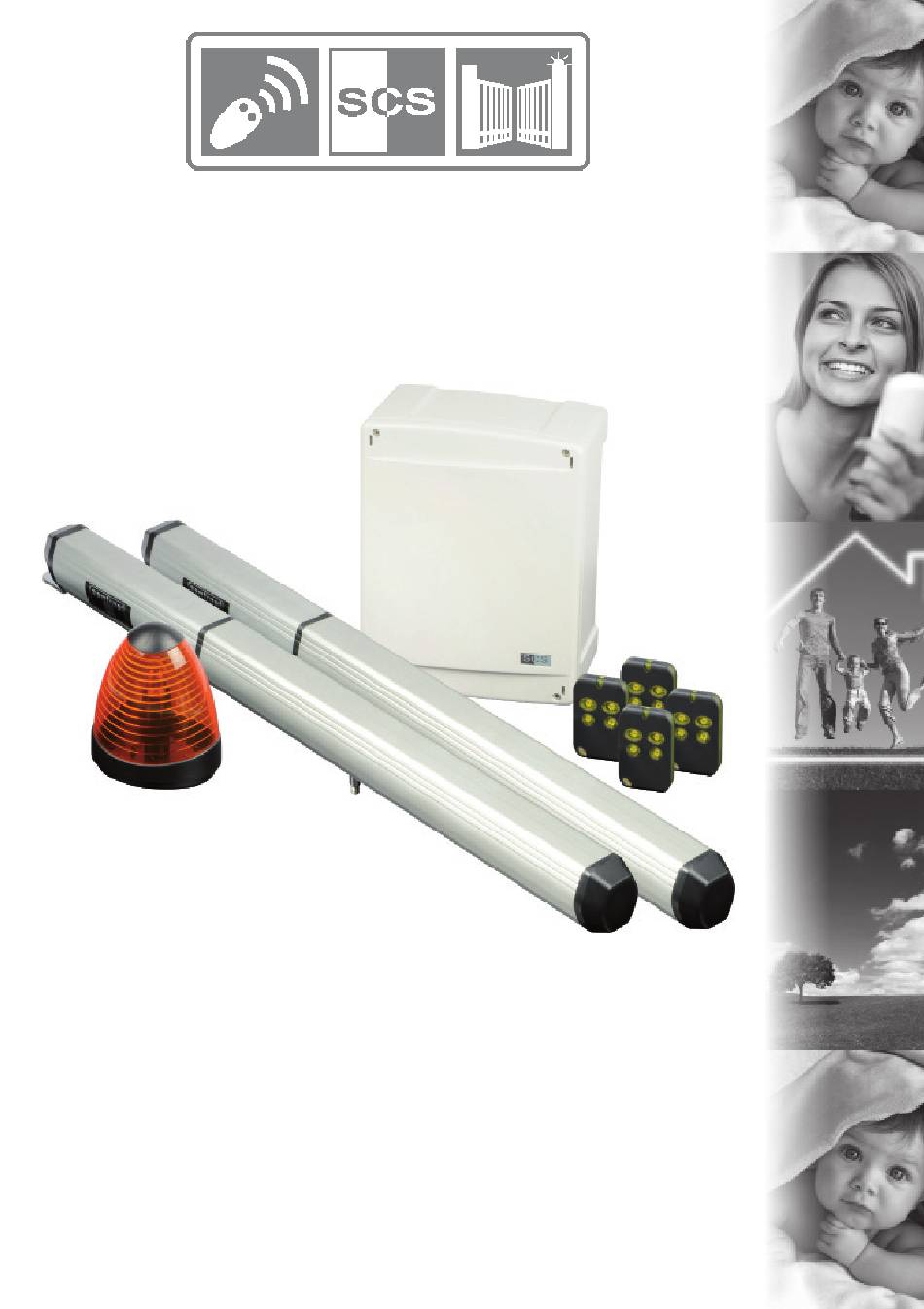

KIT WEB 72
v 2012
CTR 52
MANUEL
D'INSTALLATION ET
D'UTILISATION

Publicité

Table des Matières
loading

Sommaire des Matières pour SCS Sentinel KIT WEB 72

  • Page 1 KIT WEB 72 v 2012 CTR 52 MANUEL D’INSTALLATION ET D’UTILISATION...
  • Page 2 Une installation erronée est susceptible de provoquer des dommages aux personnes, aux animaux et aux biens, dont SCS SENTINEL ne peut être tenue pour responsable. Cet appareil est prévu pour fonctionner uniquement sur le réseau électrique 220V. Ne pas installer ce produit dans un milieu explosif, la présence de gaz ou de fumées inflammables représentant un grave danger pour la sécurité.
  • Page 3: Table Des Matières

    VUE D’ENSEMBLE DES BRANCHEMENTS ELECTRIQUES ................p. 13 POSITIONNER SON ARMOIRE ELECTRIQUE ....................p. 14 EFFECTUER LES BRANCHEMENTS DU KIT WEB 72 ..................p. 15, 16 L’APPRENTISSAGE DE LA COURSE DU PORTAIL ..................p. 17 RECONNAISSANCE DES TELECOMMANDES / Ouverture 2 battants / Ouverture passage piéton ....p. 18 RECONNAISSANCE DU CLAVIER SANS FIL ....................p.
  • Page 4: Controles Preliminaires A Effectuer Sur Votre Portail

    INTRODUCTION Vous venez de faire l’acquisition d’un kit de motorisation WEB 72. Cet automatisme vous accompagnera durant de nombreuses années si vous suivez attentivement les instructions contenues dans ce manuel. Pour réussir votre installation, il est indispensable de lire intégralement cette notice avant de commencer la pose, notre garantie ne s’appliquera que pour des installations effectuées selon le respect de nos critères.
  • Page 5: Contenu Du Kit / Caractéristiques Techniques

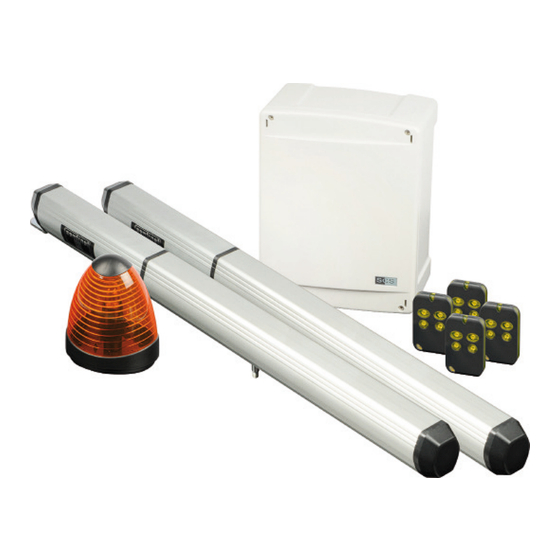

    CONTENU DU KIT 2 opérateurs à vis sans fin 12 volts avec pièces de fixation pilier et vantaux 1 boîtier électronique comprenant 1 platine électronique, un transformateur et la visserie de fermeture 4 télécommandes 4 canaux rolling code 1 feu clignotant CARACTERISTIQUES TECHNIQUES LARGEUR MAXIMALE PAR BATTANT 2 Mètres...
  • Page 6: Vue Generale D'installation / Outillage Nécessaire

    VUE GENERALE DE L’INSTALLATION VUE EXTERIEURE ACCESSOIRES FOURNIS DANS LE KIT LAMPE TELECOMMANDES 4 CANAUX CLIGNOTANTE VUE INTERIEURE ACCESSOIRES EN OPTION ANTENNE PHOTOCELLULES CLAVIER SANS FIL PANNEAU SOLAIRE 12 VOLTS TELECOMMANDE 4 CANAUX 1 Moteur WEB 72 2 Coffret électrique OUTILLAGE NÉCESSAIRE Besoin d’assistance ? Placez-vous devant votre installation et contactez-nous :...
  • Page 7: Cotes D'encombrement

    COTES D’ENCOMBREMENT 916 mm 140 mm 59.4 mm 856 mm 841 mm 363 mm 400 mm Bien vérifier l’aplomb du portail : les moteurs doivent travailler sur un plan parfaitement horizontal durant toute la course d’ouverture. Respectez une hauteur minimale de 30 cm par Partie renforcée rapport au sol.
  • Page 8 COTES D’ENCOMBREMENT VUE DE DESSUS AXE DE ROTATION DU PORTAIL PILIER VANTAIL AXE DE ROTATION DU BRAS Avant de fixer vos moteurs et en fonction de l’ouverture dont vous avez besoin (en degré : °), calculer le positionnement de vos moteurs sur les piliers et sur le portail. Mesures à...
  • Page 9: Deverrouillage Manuel

    DEVEROUILLAGE MANUEL En cas de coupure de courant, vous pouvez déverrouiller manuellement les moteurs : Placez-vous du coté intérieur du portail. Introduire la clé six pans servant au déverrouillage, puis la tourner de 180° (fig. 27). Vous pouvez désormais ouvrir le portail à la main. BATTERIE DE SECOURS Pour verrouiller de nouveau le moteur, introduire la clé...
  • Page 10: Positionnement Des Bras Sur Les Piliers

    POSITIONNEMENT DES BRAS SUR LE PILIER Choisir le meilleur emplacement sur le vantail pour positionner en hauteur la fixation avant du moteur. Se placer, autant que possible, à mi-hauteur du vantail. Généralement, le point idéal est toujours la zone du vantail la plus solide et la moins exposée à la flexion. Remarque: éviter toute installation à...
  • Page 11: Positionnement Des Bras Sur Le Portail

    n°2 vis M8 + n°2 chevilles Ø15 mm (NON comprises) POSITIONNEMENT DES BRAS SUR LE PILIER Fig.11 Figure 3 Placer l’opérateur sur la fixation à l’aide de la vis (figure 3). Placer la rondelle entre la patte de l’opérateur et la fixation. Visser l’écrou frein (fourni) mais ne pas le bloquer.
  • Page 12: Reglages Des Butees De Fin De Course Moteur

    REGLAGES DES BUTEES DE FIN DE COURSE MOTEUR Les moteurs ACCESS 3500 sont équipés de butées intégrées pour chaque fin de course. Il convient de les régler correctement lors de l’installation pour que le portail puisse s’ouvrir et se fermer complètement et sans contraintes mécaniques. Ce réglage s’effectue par le dessous du moteur lorsqu’il est en position sur le vantail.
  • Page 13: Vue D'ensemble Des Branchements Electriques

    VUE D’ENSEMBLE DES BRANCHEMENTS ELECTRIQUES 4 x 0.75 mm² 2 x 0.75 mm² 2 x 1.5 mm² 3 x 0.75 mm² coaxial RG 59 LEGENDE : 1 : Co ret électrique, alimentation 2 x 1.5 mm² 2 : Feu clignotant, alimentation 2 x 1 mm² 3 et 4 : Moteurs 12V, alimentation 2 x 1.5 mm²...
  • Page 14: Positionner Son Armoire Electrique

    POSITIONNER SON ARMOIRE ÉLECTRIQUE Ouvrer le coffret électronique avec figure 1 l’aide d’un tournevis cruciforme. Ôter le transformateur 230 mm Ôter délicatement la platine électronique. Conserver la dans un endroit sec et abrité. Haut Positionner le coffret sur votre pilier à proximité...
  • Page 15: Effectuer Les Branchements Du Kit Web 72

    EFFECTUER LES BRANCHEMENTS DU KIT WEB 72 Assemblez le transformateur d’alimentation dans le coffret électronique à l’aide du cone et connectez ses fils ROUGE et VERT sur la platine aux bornes FS1 et FS2 12Vac. Il est impératif de réaliser tous les raccordements AVANT de relier l’automatisme au secteur 220V.
  • Page 16 Bouton programmation FOTO Bornes Entrées contact photocellules télécommandes. 5 et 6 Bouton de programmation du temps de OUT 12V Bornes Sorties 12Vdc - 300mA MAXI. travail. 7 et 8 Borne 7 : Positif, 8 : Négatif Bouton de programmation du temps de LAMP Bornes Sortie feu clignotant 12V 15W Max.
  • Page 17: L'apprentissage De La Course Du Portail

    L’APPRENTISSAGE DE LA COURSE DU PORTAIL Positionner manuellement le portail en position complètement ouverte, en positionnant les moteurs en conséquence. Débrancher et re-brancher le transformateur de la carte électronique avant de passer à l’étape 2 afin de la réinitialiser. Conseil : Déverrouillez les moteurs pour les mettres en position ouverte (page 9).
  • Page 18: Reconnaissance Des Telecommandes / Ouverture 2 Battants / Ouverture Passage Piéton

    RECONNAISSANCE DES TÉLÉCOMMANDES ATTENTION: Le paramétrage des télécommandes ne suffit pas pour faire fonctionner correctement le système. Il vous faut impérativement effectuer “L’APPRENTISSAGE DE LA COURSE DU PORTAIL” page 17 Touche 1 Touche 2 Télécommande 4 cannaux Carte électronique (Zoom) OUVERTURE 2 BATTANTS Prendre une télécommande, se rendre face à...
  • Page 19: Reconnaissance Du Clavier Sans Fil

    RECONNAISSANCE DU CLAVIER SANS FIL (OPTION) ATTENTION: Le paramétrage du clavier sans fil ne suffit pas pour faire fonctionner correctement le système. Il vous faut impérativement effectuer “L’APPRENTISSAGE DE LA COURSE DU PORTAIL” page 17 Ôter délicatement la façade du clavier en utilisant l’encoche située en bas du clavier .
  • Page 20: Reglage Du Temps De Pause

    RÉGLAGE DU TEMPS DE PAUSE MODE Maintenir l’appui sur le bouton P3 situé sur la platine électronique jusqu’à l’allumage fixe du voyant AUTOMATIQUE DL1, Relâcher la touche et laisser s’écouler le temps de pause désiré, ensuite presser P2 sur la platine électronique, DL1 s’éteint, le temps de pause est réglé.
  • Page 21: Conditions De Garantie

    à une panne (frais de démontage, d’expédition ou autre…) Les frais d’expédition du matériel entre le client et SCS SENTINEL sont à la charge du client, les frais de retour à la charge de SCS SENTINEL.
