Cuando instale un televisor de cristal líquido con una altura de ménsula de 200mm

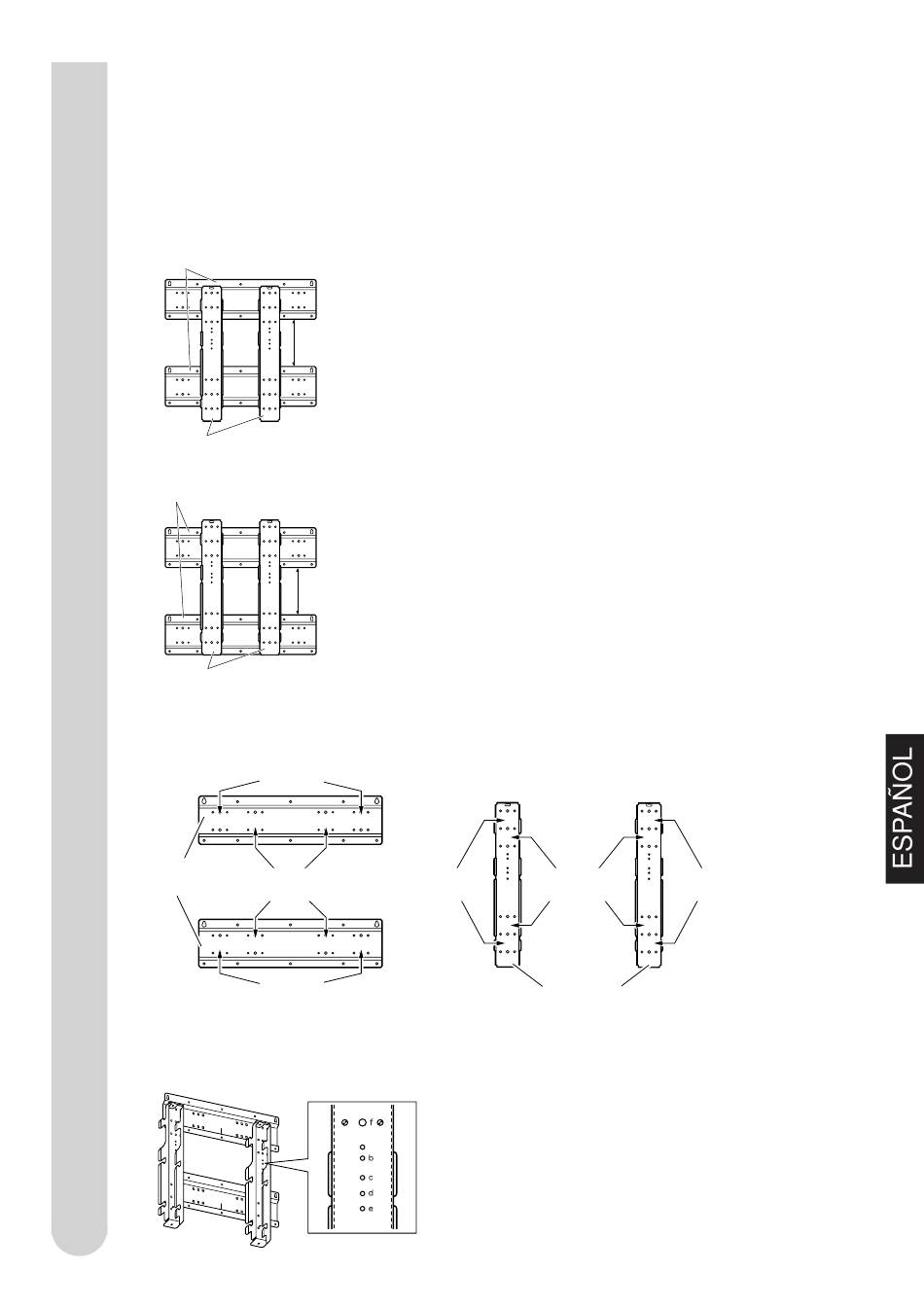

Utilice una de las siguientes configuraciones de armado para armar la
ménsula de la base de acuerdo con la altura del televisor de cristal líquido de
acuerdo con la altura de instalación del televisor de cristal líquido. Para cada
configuración, siga las marcas de instrucción estampadas (Vea abajo) en las
ménsulas A y B de la base para armar la ménsula.
Ménsula A de la base
163mm
Ménsula B de la base
Ménsula A de la base
163mm
Ménsula B de la base
•
Consulte las siguientes figures para los lugares de las marcas estampadas A a D
de la base.
Marca C
estampada
C D
Ménsula A
Marca D
de la base
estampada
C D
Marca C
estampada
•
Las marcas estampadas "b" a "f" en el centro de la ménsula B de la base muestran las
posiciones de centro de pantalla para los distintos modelos de televisor de cristal liquido.
Configuración de armado (1)
Altura: Normal (La altura puede cambiarse +5cm
después de instalar la ménsula en la pared.)
Ménsula A de la base: Marca D estampada
Ménsula B de la base: Marca A estampada
Configuración de armado (2)
Altura: +5cm (La altura puede cambiarse -5cm
después de instalar la ménsula en la pared.)
Ménsula A de la base: Marca D estampada
Ménsula B de la base: Marca B estampada
D C
Marca A
estampada
D C
A A
B B
Marca B
estampada
B B
A A
Ménsula B
de la base
Marca A
estampada
ES-5
