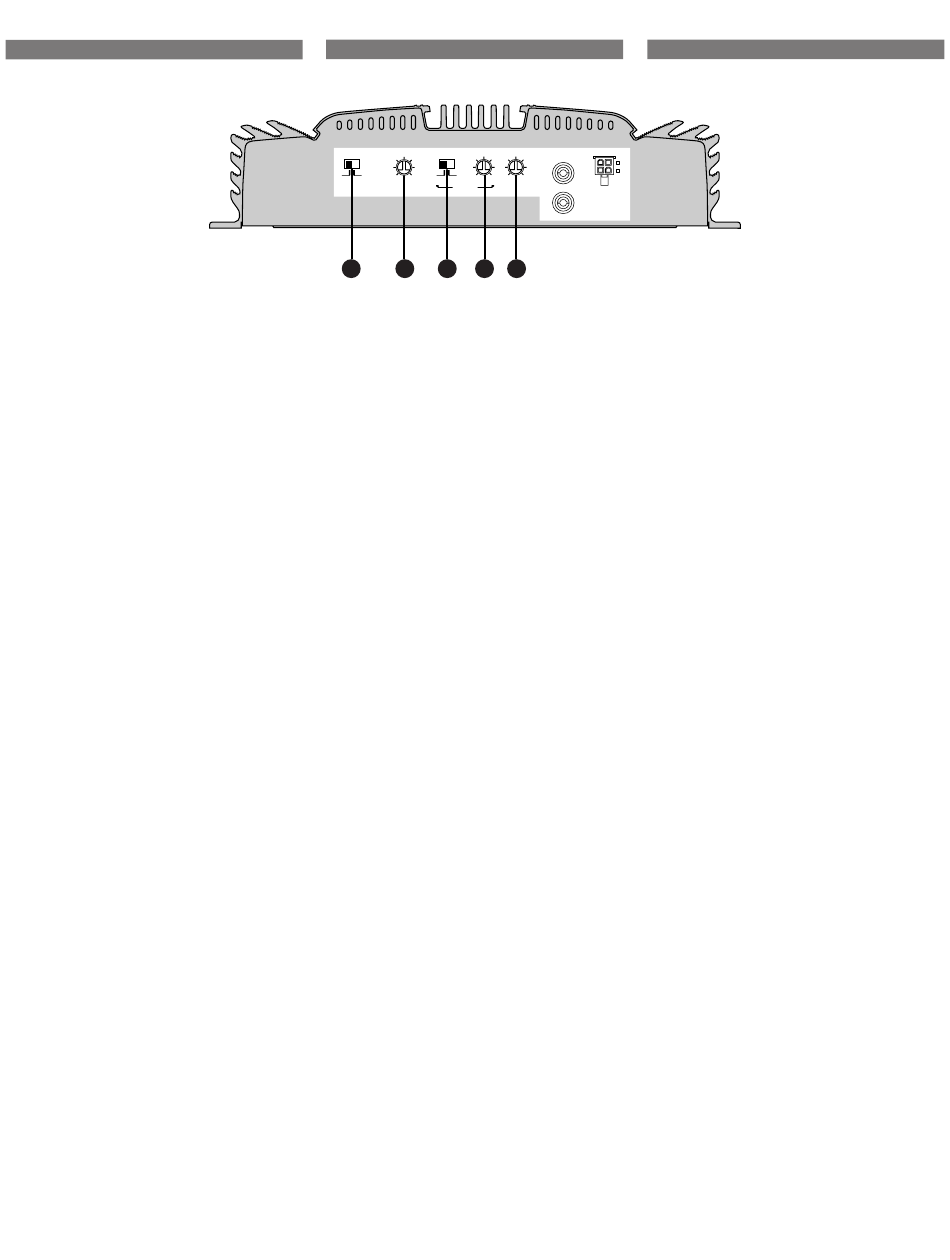

SWITCH SETTINGS
Ç
High-pass Output Phase Switch
Sets the phase of this output to 0° (in phase) or 180°
(inverted) independently from the other output. Of-
ten, the subwoofer and midrange (or midrange and
tweeter) may be acoustically out of phase with each
other, meaning all the sound will cancel completely
or partially. Also, 2nd order filters are naturally out-
of-phase electrically. Always try the phase switch to
establish the best setting before fine-tuning the
crossover frequencies.
É
Crossover Frequency Adjustment Knob
Permits adjustment of the crossover frequency, by
rotating the knob to select any frequency between
50 to 200 Hz as the crossover point.
Ñ
Bass EQ Selector Switch
Set to "ON" position when using for driving
subwoofer.
Ö
Bass EQ Adjustment Knob
Use when the Bass EQ Selector Switch is set to "ON".
Adjust the low frequency to your favorite level be-
tween 0dB to +12dB.
Ü
Input Gain Adjustment Control
Set the MRP-M200 input gain to the minimum (4V)
position. Using a dynamic CD as a source, increase
the head unit volume until the output distorts. Then,
reduce the volume 1 step (or until the output is no
longer distorted). Now, increase the amplifier gain
until the sound from the speakers becomes distorted.
Reduce the gain slightly so the sound is no longer
distorted to achieve the optimum gain setting.
English
100
75
140
55
170
50
200
0°
180°
(Hz)
PHASE
LP FILTER
12
13
REGLAGES DE COMMUTATEUR
Ç
Commutateur de phase de sortie passe-haut
Réglez la phase de cette sortie à 0° (en phase) ou
180° (inversée) indépendamment de l'autre sortie.
Souvent le haut-parleur de sous-graves et de bande
moyenne (ou de bande moyenne et aigus) peut être
acoustiquement déphasé l'un par rapport à l'autre,
signifiant que tout le son sera complètement ou
partiellement annulé. De la même manière, les fil-
tres de second ordre sont naturellement déphasés
électriquement. Toujours essayer le commutateur de
phase pour établir le meilleur réglage avant de syn-
toniser avec précision les fréquences de
recouvrement.
É
Bouton de réglage de la fréquence de transfert
Permet le réglage de la fréquence de transfert en
tournant le bouton pour sélectionner une fréquence
entre 50 et 200 Hz comme point de recouvrement.
Ñ
Interrupteur sélecteur des graves EQ
Mettre sur la position "ON" lors de l'utilisation pour
exciter un haut-parleur de sous-graves.
Ö
Bouton d'ajustement des graves EQ
Utiliser quand l'interrupteur sélecteur des graves EQ
est réglé sur "ON".
Régler la fréquence basse à votre choix entre 0dB et
+12dB.
Ü
Contrôle de réglage de gain d'entrée
Régler le gain d'entrée du MRP-M200 à la position
minimale (4V). En utilisant un CD dynamique comme
source, augmenter le volume de l'unité principale
jusqu'à ce que le son s'altère. Puis, réduire le vo-
lume d'un pas (ou jusqu'à ce que le son de sortie ne
soit pas altéré). Maintenant, augmenter le gain de
l'amplificateur jusqu'à ce que le son des haut-
parleurs devienne altéré. Réduire le gain petit à pe-
tit, jusqu'à ce que le son ne soit pas altéré pour ob-
tenir un réglage de gain optimum.
Français
CH-2
CH-1
+6dB
NOM
0.5V
(L)
0dB
+12dB
MIN
MAX
OFF
ON
(R)
(L)
BASS EQ
GAIN
SPEAKER
(R)
LEVEL INPUT
INPUT
14
15
16
+
–
Fig. 4
AJUSTES DEL INTERRUPTOR
Ç
Interruptor de fase de salida de paso alto
Ajuste la fase de esta salida a 0° (en fase) o 180°
(invertida) independientemente de la otra salida. A
menudo, el altavoz de frecuencias ultrabajas y de
tonos medios (o de tonos medios y agudos) pueden
estar desfasados mutuamente, lo que significa que
el sonido puede ser total o parcialmente anulado.
De la misma manera, los filtros de segundo orden
son naturalmente desfasados eléctricamente. Siem-
pre ensaye el interruptor de fase para establecer el
mejor ajuste antes de sintonizar con precisión las
frecuencias de cruce.
É
Botón de ajuste de frecuencia del filtro divisor (de
frecuencias)
Permite el ajuste de la frecuencia de cruce, girando
el botón para seleccionar una frecuencia entre 50 y
200 Hz como punto de intersección.
Ñ
Botón selector de graves de EQ
Póngalo en la posición "ON" cuando sea utilizado para
excitar el altavoz de subgraves.
Ö
Botón de ajuste de graves EQ
Utilícelo cuando el interruptor del selector BASS EQ
está en la posición "ON".
Ajuste la frecuencia de graves a su gusto entre 0 dB
y +12 dB.
Ü
Controles de ajuste de ganancia de entrada
Ajuste la ganancia de entrada del MRP-M200 a su
posición mínima (4V). Utilizando un CD dinámico
como fuente, aumente el volumen de la unidad prin-
cipal hasta que haya distorsión. Después, reduzca
de un paso el volumen (o hasta que la salida no sal-
ga distorsionada). Entonces, aumente la ganancia
del amplificador hasta que el sonido de los altavo-
ces salga distorsionado. Reduzca poco a poco la
ganancia hasta que el sonido no salga distorsiona-
do para obtener un ajuste de ganancia óptimo.
Español
7
