INSTALLATION
MANUAL
R410A SPLIT SERIES
MODELS
FTXK09P
FTXK12P
FTXK18P
FTXK24P
FTKK09P
FTKK12P
FTKK18P
FTKK24P
RXK09P
RXK12P
RXK18P
RXK24P
RKK09P
RKK12P
RKK18P
RKK24P
Installation Manual
English
R410A Split Series
Manuel d'installation
Français
Série split R410A
Manual de instalación
Español
Serie Split R410A
IM-5WMYJ(R)-1117(0)-DAIKIN
Part Number.: R08019047421
Publicité
Table des Matières
Manuels Connexes pour Daikin FTXK09P
Sommaire des Matières pour Daikin FTXK09P
- Page 24 MEMO 1-22...
-
Page 25: Contour Et Dimensions
CONTOUR ET DIMENSIONS Unité Intérieure [FTXK/FTKK] LA MARQUE INDIQUE LA DIRECTION DES TUYAUX ARRIÈRE ARRIÈRE GAUCHE DROITE VUE DE DESSUS PLAQUE D’IDENTIFICATION SIGNAL DE RÉPARTITEUR RÉCEPTION AVEC BORNE DE MISE À LA UNITÉ INTÉRIEURE VUE LATÉRALE TERRE INTERRUPTEUR DE SUR/ARRÊT THERMISTOR DE TEMPÉRATURE DE LA PIÈCE (INTÉRIEUR) VOLET... -
Page 26: Unité Intérieure [Ftxk/Ftkk]
Unité Intérieure [FTXK/FTKK] Points de fi xation de la plaque de montage recommandés (5 points en tout) Trou percé dans le mur à Ø 2-9/16” (65mm) Position du tuyau d’évacuation Extrémité du tuyau de liquide Extrémité du tuyau de gaz PLAQUE D’INSTALLATION 09/12 Toutes les dimensions sont données en pouces (mm) Dimension... -

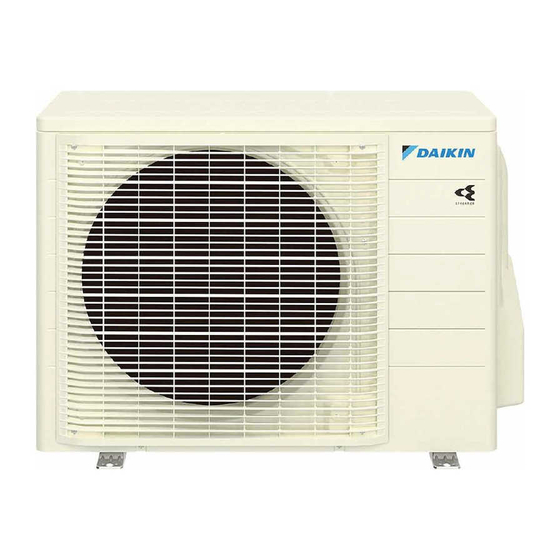

Page 27: Unité Extérieure [Rxk/Rkk]
Unité Extérieure [RXK/RKK] Toutes les dimensions sont données en pouces (mm) 5/64 Dimension Modèle 21-5/8 25-15/16 7/16 10-3/4 9/16 18-1/2 3-3/4 3-11/16 3-11/16 2-3/8 9/16 5-1/4 5/16 11-3/4 09/12 (550) (658) (51) (11) (273) (16) (14) (470) (96) (93) (94) (60) (14) (133) -
Page 28: Précautions De Sécurité
• Ne pas modifi er le réglage des dispositifs de protection. Si le commutateur de pression, le commutateur thermique ou autre dispositif de protection est court-circuité et utilisé en marche forcée, ou si des pièces autres que celles spécifi ées par Daikin sont utilisées, un incendie ou une explosion pourrait se produire. - Page 29 DANGER • La distance de transmission de la télécommande (kit sans fi l) peut être plus courte que prévue dans les pièces équipées de lampes fl uorescentes • Le gaz réfrigérant est plus lourd que l’air et remplace l’oxygène. Une fuite électroniques (types onduleur ou démarrage rapide).
-
Page 30: Accessoires
ACCESSOIRES Ci-dessous fi gurent les accessoires inclus avec l’Unité intérieure. 1) Plaque de montage 2) Télécommande 3) Support de la 4) Vis de fi xation pour 5) Piles sèches AAA sans fi l télécommande le support de la télécommande M3 x 20L Quantité... -
Page 31: Diagramme D'installation
DIAGRAMME D’INSTALLATION Unité Intérieure Coupez le tuyau d’isolation Trou pour la 2-3/16” (55mm) ou plus du plafond thermique sur une longueur tuyauterie appropriée et enroulez-la de ruban calfaté avec en vous assurant qu’aucun espac du mastic. en’est laissé à l’endroit de la coupe Panneau avant du tuyau d’isolation thermique. -
Page 32: Installation De L'unité Extérieure
Travaux de vidange. (Unité De Pompe À Chaleur Seulement) 1. Utiliser le coude de vidange pour la vidange. 2. Si l’orifi ce de vidange est couvert par une base de montage ou Orifi ce d’eau de vidange une surface au sol, placer des cales de pieds supplémentaires d’au moins 1-3/16”... - Page 33 INSTALLATION DE L’UNITÉ INTÉRIEURE 1. Précautions pour le choix d’un emplacement. 1) Choisissez un endroit suffi samment solide pour supporter le poids et les vibrations de l’unité et où le bruit de fonctionnement ne sera pas amplifi é. 2) Choisir un emplacement où l’air chaud déchargé par l’unité ou le bruit de fonctionnement n’occasionne pas de nuisance pour les voisins de l’utilisateur.
-
Page 34: Installation De L'unité Intérieure
INSTALLATION DE L’UNITÉ INTÉRIEURE Installer l’unité intérieure de traitement d’air de façon à La tuyauterie de réfrigérant peut être dirigée vers l’appareil ce qu’il n’y ait aucun obstacle sur la circulation de l’air de plusieurs façons (sur la gauche ou la droite, depuis (risque de recyclage de l’air refroidi au refoulement de l’arrière de l’appareil), par le biais des orifi... - Page 35 Montage De La Platine Support Mise En Place De L’unite De La Platine Support S’assurer que le mur de support soit suffi samment résistant, Positionner dans un premier temps l’unité intérieure sur la pour supporter le poids de l’unité et éviter toutes vibrations. languette d’accrochage supérieure de support.
-
Page 36: Raccordements Des Tuyauteries
RACCORDEMENTS DES TUYAUTERIES Longueur admissible de tuyauterie Une tuyauterie trop longue va diminuer à la fois la performance et la fi abilité de l’appareil. Plus le nombre d’angles est grand, plus le système de réfrigérant résiste au fl ux, ce qui affaiblit la capacité de refroidissement. En conséquence, le compresseur peut connaître des défectuosités. -
Page 37: Travail Des Tuyauteries Et Technique Flare
RACCORDEMENTS DES TUYAUTERIES Travail Des Tuyauteries Et Technique Flare • Ne pas utiliser de tuyauteries en cuivre encrassé ou Schéma I endommagé. Si de la tuyauterie, un évaporateur ou Coupe des Tubes Cuivre un condensateur a été exposé ou a été ouvert pendant 1/4t 15 secondes, passer le système à... -
Page 38: Raccordement Électrique
RACCORDEMENT ÉLECTRIQUE IMPORTANT : * Les valeurs ci-dessus ne sont données qu’à titre indicatif. Elles doivent, par conséquent, être vérifi ées et choisies de façon à répondre aux lois et aux réglementations en vigueur dans le pays concerné. Elles sont en plus fonction du type d’installation et des conducteurs utilisés. ** Le voltage adéquat doit être vérifi... - Page 39 RACCORDEMENT ÉLECTRIQUE Classe 09/12 [Méthode de montage du conduit] • Une plaque de protection est fi xée pour isoler la partie haute tension. 1) Démonter le couvercle de la vanne d’arrêt en retirant les vis. 2) Démonter la plaque de protection en retirant les 2 vis. 3) Démonter le couvercle de montage du conduit en retirant les 2 vis.
-
Page 40: Attacher Les Tuyaux
INFORMATIONS COMPLÉMENTAIRES CARACTÉRISTIQUES ÉLECTRIQUES Combinaison d’unités Alimentation électrique Compresseur Unité Intérieure Unité Extérieure Hz - Volts Tension d’alimentation 60 - 208 Min. 187 V FTKK09PXVJL RKK09PXVJL 6.95 6.75 0.19 0.20 Max. 253 V 60 - 230 60 - 208 Min. 187 V FTKK12PXVJL RKK12PXVJL 7.70... -
Page 41: Précautions Spéciales En Traitant L'unité De R410A
PRÉCAUTIONS SPÉCIALES EN TRAITANT L’UNITÉ DE R410A R410A est un nouveau réfrigérant de HFC qui n’endom- • Pour empêcher mischarging, le diamètre du port de service sur la valve de fusée est différent de celui de R22. mage pas la couche d’ozone. La pression de travail de ce nouveau réfrigérant est 1,6 fois supérieure à... -
Page 42: Charge Additionnelle
CHARGE ADDITIONNELLE Le réfrigérant est pré-chargé dans l’unité extérieure. Si la longueur des tuyaux est inférieure à 25ft (7,6m), alors la charge supplémentaire après un tirage n’est pas nécessaire. Si la longueur de la tuyauterie est supérieure à 25ft (7,6m), alors utiliser la valeur de charge supplémentaire comme indiqué... -
Page 43: Plage De Fonctionnement
PLAGE DE FONCTIONNEMENT Modèle de refroidissement uniquement Modèle: FTKK 09/12 RKK 09/12 Modèle: FTKK 18/24 RKK 18/24 REFROIDISSEMENT REFROIDISSEMENT 122/50 122/50 114.8/46 114.8/46 109.4/43 109.4/43 104/40 104/40 86/30 86/30 68/20 68/20 50/10 50/10 32/0 14/-10 -4/-20 32/0 57.2/14 66.2/19 73.4/23 57.2/14 66.2/19 73.4/23... -
Page 44: Entretien Et Maintenance
ENTRETIEN ET MAINTENANCE Pieces A Entretenir Procédure D’Entretien Périodicité Filtre à air 1. Enlever la poussière du fi ltre à l’aide d’un aspirateur ou en lavant le fi ltre à Au moins une fois intérieur l’eau tiède (moins de 40°C/104°F) avec un détergent neutre. toutes les 2 semaines. -
Page 45: Dépannage
AVERTISSEMENT • Ne touchez pas les parties métalliques de l’unité intérieure. Vous pourriez vous blesser. • Lorsque vous démontez ou montez le panneau avant, empoignez-le fermement pour éviter qu’il ne tombe. • Pour le nettoyage, n’utilisez pas d’eau chaude de plus de 104°F (40°C), ni benzine, ni essence, ni diluant, ni huiles voltatiles, ni cirages, ni brosses à... - Page 46 LE MÉMO 2-22...
