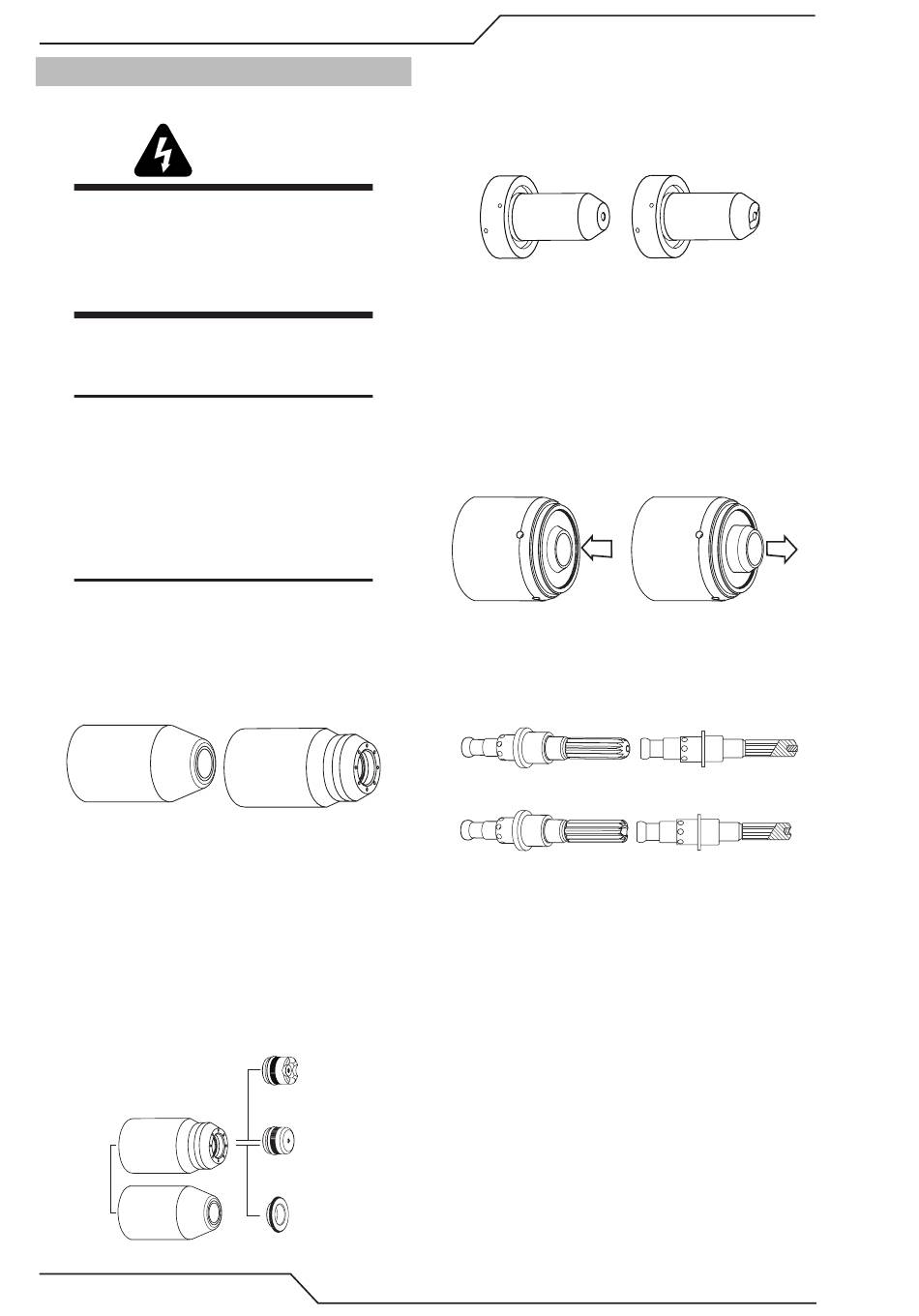

CUTMASTER A80, A120
5T.02 Inspection et remplacement des
pièces non durables de la torche
AVERTISSEMENT
Couper l'alimentation primaire du système avant
de démonter la torche ou son câblage.
NE toucher à aucun composant interne de la
torche lorsque le témoin d'alimentation c.a. du
bloc d'alimentation est allumé.
Déposer les pièces non durables de la torche en pro-
cédant comme suit :
Le bouclier maintient l'embout et la cartouche
d'amorçage en position. Placer la torche de
façon à ce que le bouclier soit tourné vers le haut
afin d'empêcher les composants de tomber lors
du retrait du bouclier.
1. Dévisser et déposer la protection cuvette du
chalumeau.
L'accumulation de laitier sur le bouclier qui ne
peut être enlevé risque d'affecter la performance
du système.
2. Inspecter le bouclier à la recherche de dom-
mages. Nettoyer ou remplacer en cas de
dommages.
Art # A-08067
Boucliers
3. Sur les torches munies d'un corps du bouclier et
d'une coiffe de protection ou déflecteur, veiller
à ce que la coiffe ou le déflecteur soient suffi-
samment filetés contre le corps du bouclier.
Dans les opérations de coupe à la traîne, un
joint torique se trouve parfois entre le corps du
bouclier et la coiffe de protection pour la coupe
à la traîne. Ne pas lubrifier le joint torique.
Corps du
bouclier
Tasse de
bouclier
5T-2
AVIS
AVIS
Capuchon du bouclier
(coupe à la traîne)
Capuchon du
bouclier, machine
Capuchon du
bouclier, déflecteur
Art # A-08742FC
SERVICE
4. Déposer l'embout. Vérifier la présence d'usure
excessive (indiquée par un orifice allongé ou
de taille excessive.) Nettoyer ou remplacer
l'embout le cas échéant.
Bon embout
Exemple d'usure sur un embout
5. Déposer la cartouche d'amorçage. Vérifier la
présence d'usure excessive, d'orifices de gaz
obstrués ou de décoloration. S'assurer que le
raccord à l'extrémité inférieure est libre de ses
mouvements. Remplacer au besoin.
Ressort du raccord
de l'extrémité inférieure
complètement comprimé
6. Tirer droit sur l'électrode pour le dégager de
la tête de la torche. Inspecter l'extrémité avant
de l'électrode à la recherche de traces d'usure
excessive. Consulter l'illustration ci-dessous.
Nouvelle électrode
Électrode usée
Art # A-03284FC
Usure de l'électrode
7 . Réinstaller l'électrode en l'enfonçant directe-
ment dans la tête de la torche jusqu'à ce qu'elle
s'enclenche.
8 . Réinstaller la cartouche d'amorçage et l'embout
désiré sur la tête de la torche.
9. Serrer le bouclier à la main jusqu'à ce qu'il soit
bien inséré sur la tête de la torche. S'il y a de
la résistance en installant le bouclier, vérifier
les filets avant de continuer.
Les procédures de remplacement des composants
s'achèvent sur cette remarque.
Embout usé
A-03406FC
Ressort du raccord
de l'extrémité inférieur
complètement étendu/réamorcé
Art # A-08064FC_AC
Manuel 0-5119FE
