Étapes

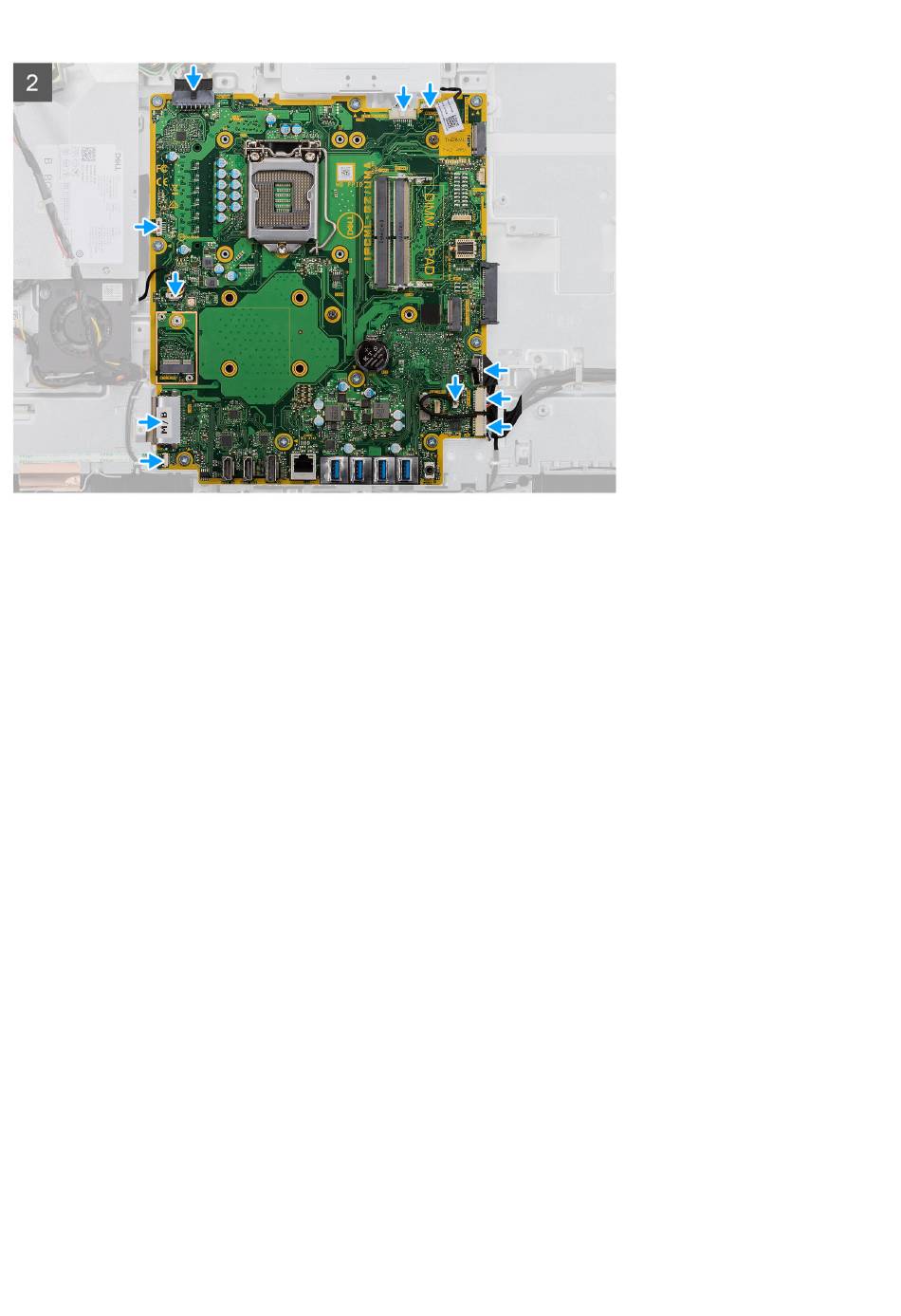

1. Alignez les trous de vis de la carte système avec ceux situés sur la base de l'assemblage d'écran.
2. Remettez en place les neuf vis (M3x5) pour fixer la carte système à la base de l'assemblage d'écran.
3. Branchez le câble de la webcam sur la carte système.
4. Connectez le câble de l'écran tactile à la carte système.
5. Connectez le câble du ventilateur système à la carte système.
6. Branchez le câble de la carte audio sur la carte système.
7. Branchez le câble d'alimentation SIO sur la carte système.
8. Branchez le câble de signal SIO sur la carte système.
9. Connectez le câble du module de microphone à la carte système.
10. Connectez le câble des haut-parleurs à la carte système.
11. Connectez le câble de la carte du bouton d'alimentation à la carte système, puis fermez le loquet pour fixer le câble.
12. Branchez le câble du ventilateur du processeur sur la carte système.
13. Branchez le câble d'alimentation sur la carte système.
14. Connectez le câble de l'écran à la carte système.
15. Branchez le câble de rétroéclairage de l'écran sur la carte système.
Étapes suivantes
1. Installez le
socket d'E/S
2. Installez le
cache
inférieur.
3. Installez la
pile
bouton.
4. Installez le processeur.
5. Installez le
dissipateur de
6. Installez le
disque SSD M.2 2280/module de mémoire Intel Optane M.2
7. Installez le
disque SSD M.2
8. Installez la
carte sans
fil.
9. Installez les
modules de
10. Installez la
protection de la carte
11. Installez le
disque
dur.
12. Installer le
capot
arrière.
13. Installez la
gaine de câble
14. Installez le socle.
68
Retrait et installation de composants
arrière.
chaleur.
2230.
mémoire.
système.
(en option)
2280.
