7 Raccordement
7.1 Capteurs

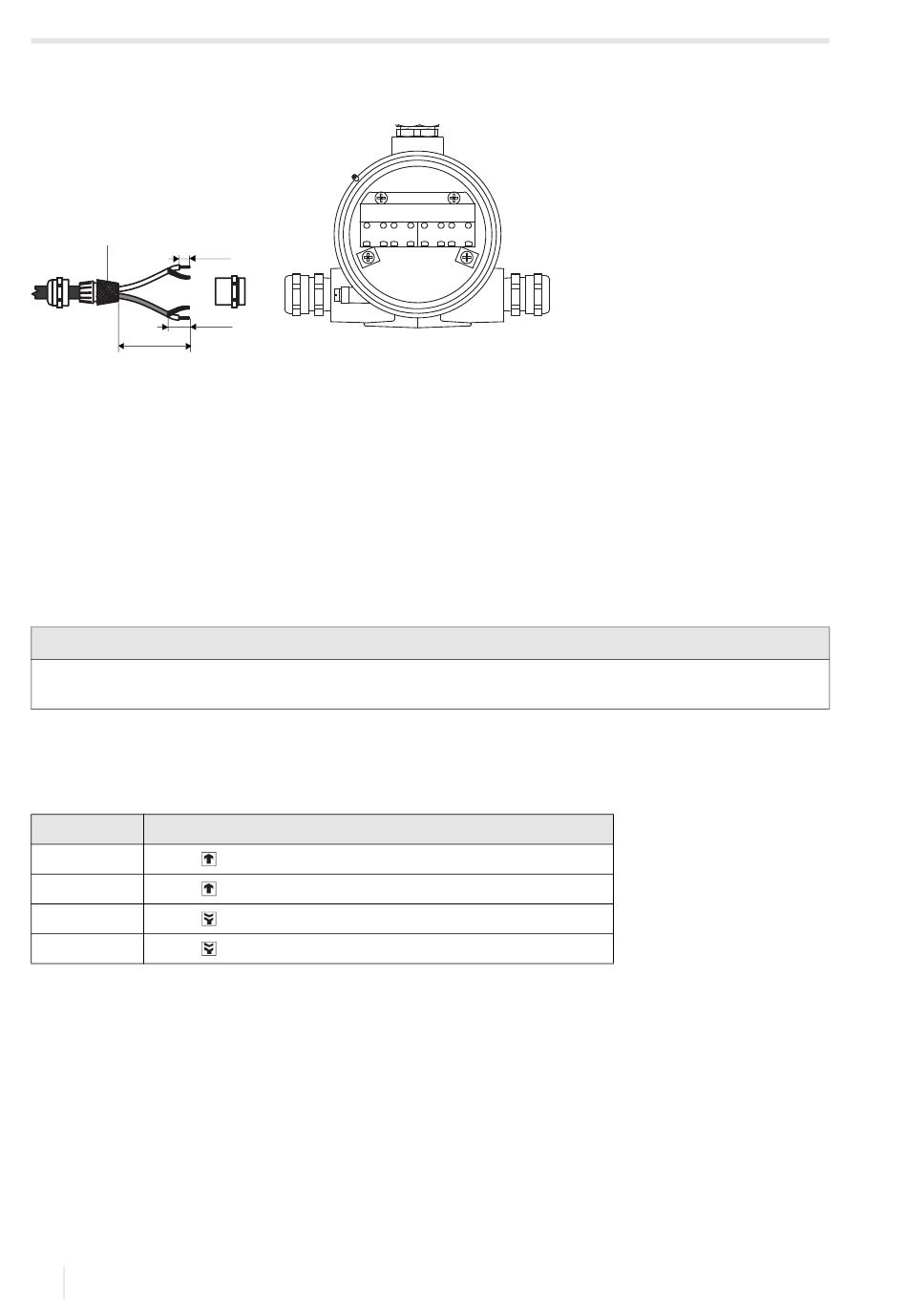

Fig. 7.5 : Raccordement de la rallonge au transmetteur
1
10 mm
20 mm
70 mm
1 – blindage extérieur ramené
7.1.3 Raccordement du câble de capteurs au boîtier de jonction
7.1.3.1 Câble de capteurs avec gaine plastique et extrémités dénudées
• Retirez le bouchon pour le raccordement du câble de capteurs (voir Fig. 7.6).
• Dévissez le presse-étoupe du câble de capteurs. La pièce de compression reste dans la collerette.
• Faites passer le câble de capteurs à travers la collerette et la pièce de compression.
• Préparez le câble de capteurs.
• Raccourcissez le blindage extérieur et ramenez-le sur la pièce de compression.
• Vissez le côté bague d'étanchéité du corps dans le boîtier de jonction.
• Faites passer le câble de capteurs dans le boîtier de jonction.
Avis !
Un bon contact électrique entre le blindage extérieur et la collerette (et donc le boîtier) est indispensable pour assurer
de bonnes caractéristiques CEM.
• Fixez le presse-étoupe en vissant la collerette sur le corps.
• Raccordez le câble de capteurs aux bornes du boîtier de jonction (voir Fig. 7.6 et Tab. 7.4).
Tab. 7.4 : Brochage
borne raccordement
V capteur
VS capteur
RS capteur
R capteur
66
AR ARS
(âme)
(blindage intérieur)
(blindage intérieur)
(âme)
AVS AV BR BRS BVS BV
