6 Montage
6.2 Capteurs
Attention !
Le bord de coupe de la bande de serrage présente des arêtes vives.
Risque de blessure !
→ Ébavurez les arêtes vives.
→ Portez l'équipement de protection individuelle requis. Observez les réglementations en vigueur.
• Faites passer env. 100 mm de la bande de serrage à travers les parties (1) et (2) du fermoir (voir Fig. 6.57 a).
• Recourbez la bande de serrage.
• Faites passer la bande de serrage à travers la partie (1) du fermoir à cliquet (voir Fig. 6.57 b).
• Serrez la bande de serrage.
• Faites passer la bande de serrage à travers les fentes d'une rail (dispositions b, c et d) ou des 2 rails (disposition a, voir
Fig. 6.59).
• Placez le rail (dispositions b, c et d) ou les 2 rails (disposition a) sur la conduite et faites passer la bande de serrage autour
de la conduite.
• Faites passer l'extrémité libre de la bande de serrage à travers la fente de la vis du fermoir (voirFig. 6.58).
• Serrez la bande de serrage.
• Coupez l'excédent de la bande de serrage (voir Fig. 6.57).
• Serrez la vis du fermoir à cliquet.
• Répétez ces opérations pour la deuxième bande de serrage.
• Répétez ces opérations pour le deuxième rail, si nécessaire.

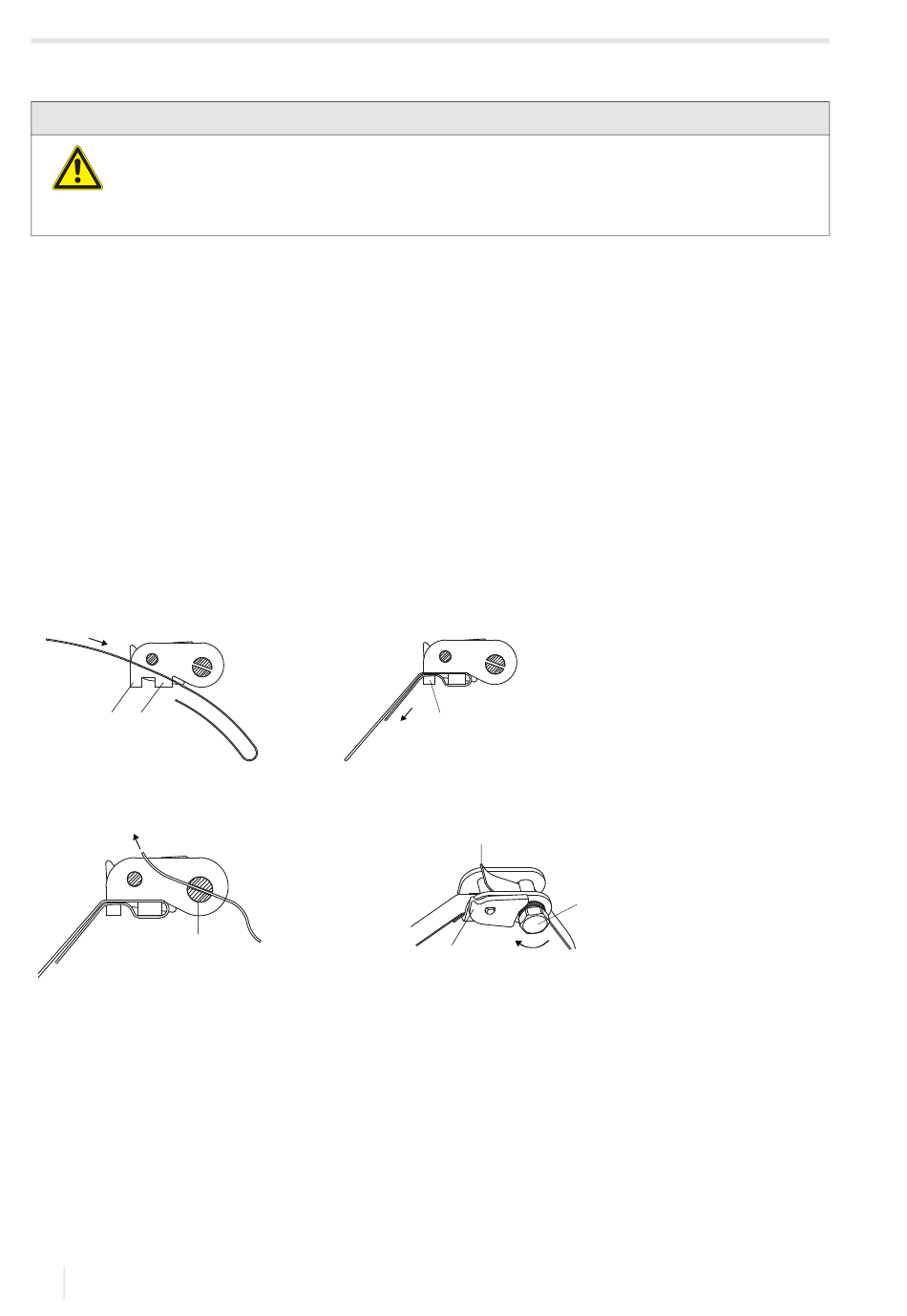

Fig. 6.57 : Fermoir à cliquet avec bande de serrage
a
1 2
Fig. 6.58 : Fermoir à cliquet avec bande de serrage
4
1 – sens de rotation
2 – bord de coupe
3 – levier
4 – vis du fermoir avec fente
58
b
1
2
3
4
1
