6 Montage
6.2 Capteurs
Fermoir à cliquet
• Raccourcissez la bande de serrage (circonférence de la conduite + au moins 120 mm).
Attention !
Le bord de coupe de la bande de serrage présente des arêtes vives.
Risque de blessure !
→ Ébavurez les arêtes vives.
→ Portez l'équipement de protection individuelle requis. Observez les réglementations en vigueur.
• Faites passer env. 100 mm de la bande de serrage à travers les parties (1) et (2) du fermoir à cliquet (voir Fig. 6.18 a).
• Recourbez la bande de serrage.
• Faites passer la bande de serrage à travers la partie (1) du fermoir à cliquet (voir Fig. 6.18 b).
• Serrez la bande de serrage.
• Répétez ces opérations pour la deuxième bande de serrage.

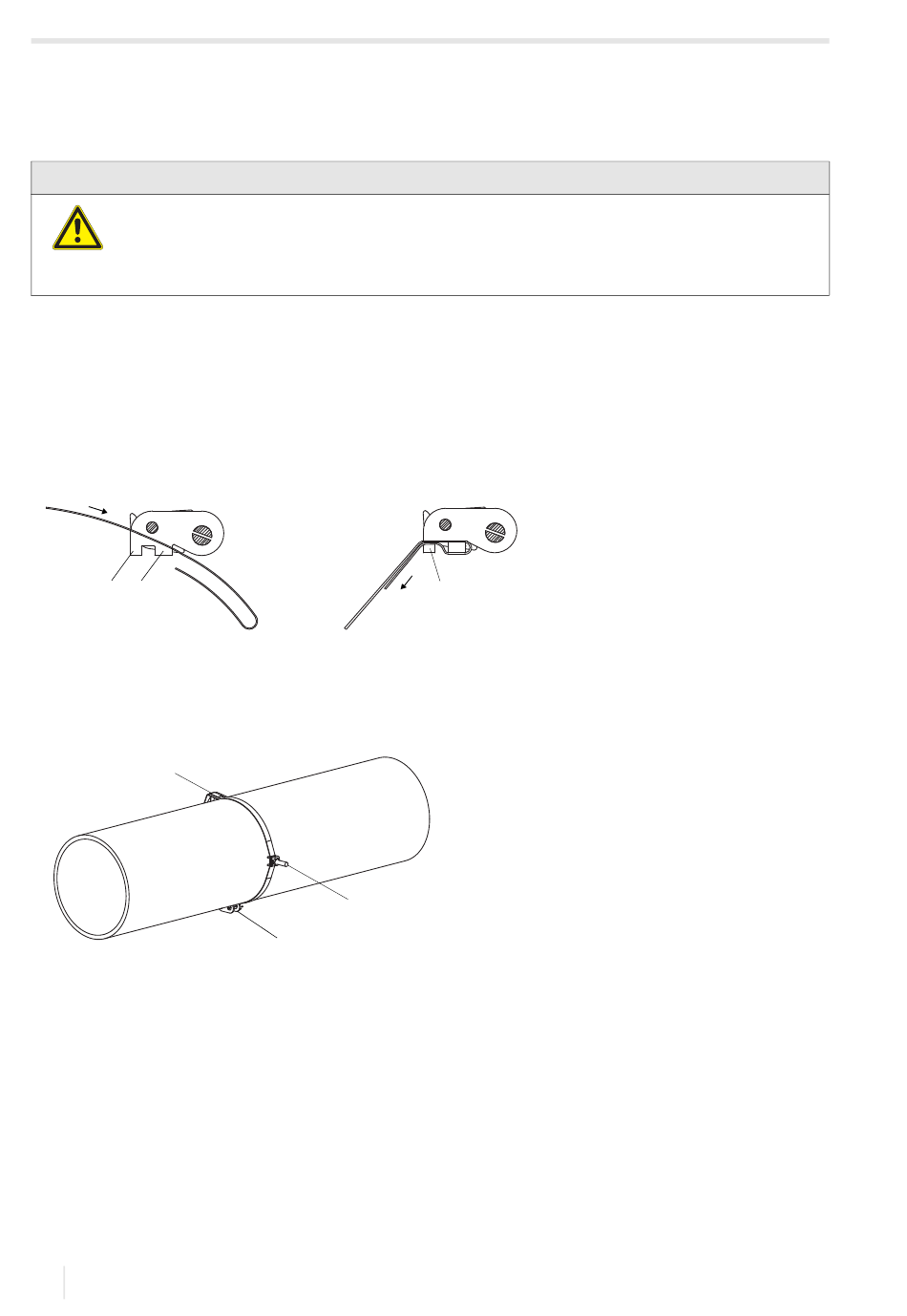

Fig. 6.18 : Fermoir à cliquet avec bande de serrage
a
1
2
Étape 3 : Fixation d'une des bandes de serrage à la conduite
Fixez une bande de serrage à la conduite (voir Fig. 6.19). La deuxième bande de serrage sera montée à un moment ultérieur.
Fig. 6.19 : Bande de serrage avec pince et ressort métallique sur la conduite
3
1 – pince pour bande de serrage
2 – fermoir
3 – ressort métallique
Sélectionnez les instructions de montage dédiées au fermoir fourni :
Fermoir de collier de serrage
• Faites passer la bande de serrage à travers la pince (voir Fig. 6.20).
• Positionnez le fermoir et la pince pour bande de serrage sur la conduite (voir Fig. 6.19). Si la conduite est horizontale,
montez, si possible, la pince pour bande de serrage latéralement sur la conduite.
• Faites passer la bande de serrage autour de la conduite et à travers le fermoir (voir Fig. 6.22).
• Serrez la bande de serrage.
• Serrez la vis du fermoir.
42
b
1
1
2
FLUXUS G809
2020-06-25, UMFLUXUS_G809V2-2FR
