6 Montage
FLUXUS G809 6.2 Capteurs

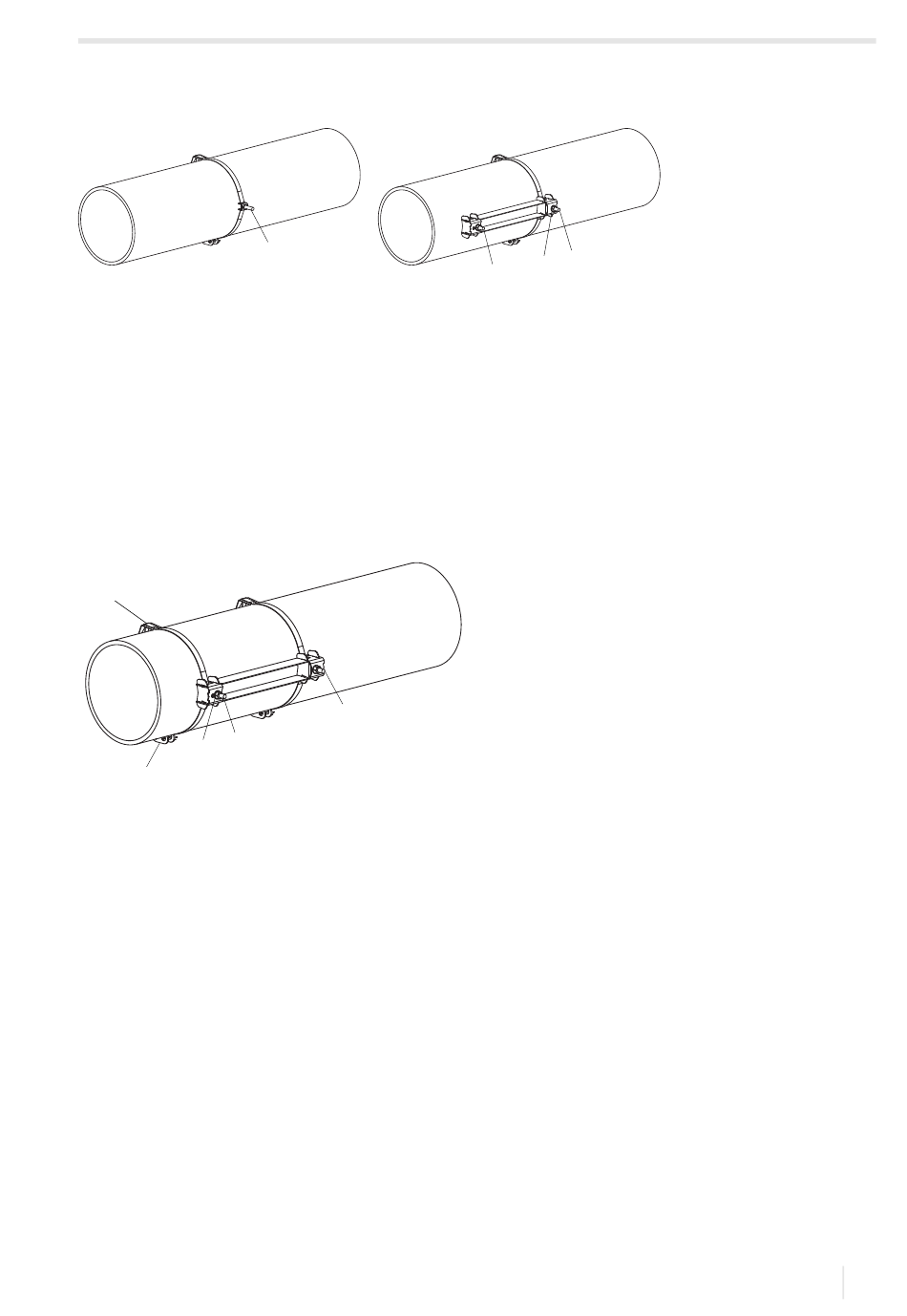

Fig. 6.26 : Rail fixé d'un côté à la conduite
1
1
3
2
1 – pince pour bande de serrage
2 – pince pour bande de serrage
3 – écrou
• Sélectionnez les instructions de montage dédiées au fermoir fourni :
Fermoir de collier de serrage
• Faites passer la bande de serrage à travers la pince (2) (voir Fig. 6.27).
• Faites passer la bande de serrage autour de la conduite et à travers le fermoir (voir Fig. 6.28).
• Serrez la bande de serrage.
• Serrez la vis du fermoir.
• Serrez l'écrou de la pince pour bande de serrage (2), mais sans excès pour ne pas endommager la bande (voir Fig. 6.27).
Fig. 6.27 : Rail sur la conduite
3
1
2
4
5
1 – pince pour bande de serrage
2 – pince pour bande de serrage
3 – ressort métallique
4 – écrou
5 – fermoir
Fermoir rapide
• Faites passer la bande de serrage à travers la pince (2) et le ressort métallique (voir Fig. 6.27 et Fig. 6.29).
• Faites passer la bande de serrage autour de la conduite et à travers le fermoir.
• Positionnez le ressort métallique vis-à-vis de la pince pour bande de serrage (2).
• Serrez la bande de serrage.
• Serrez la vis du fermoir.
• Serrez l'écrou de la pince pour bande de serrage (2), mais sans excès pour ne pas endommager la bande (voir Fig. 6.27).
