Manuels Connexes pour ETNA TO250
Sommaire des Matières pour ETNA TO250
- Page 1 GEBRUIKSAANWIJZING MODE D’EMPLOI BEDIENUNGSANLEITUNG INSTRUCTIONS FOR USE AFZUIGKAP TO250 HOTTE ASPIRANTE TO300 TO400 DUNSTABZUGSHAUBE COOKER HOOD 3LIK1141...
- Page 2 Handleiding NL 3 - NL 14 Notice d’utilisation FR 3 - FR 14 Anleitung DE 3 - DE 14 Manual EN 3 - EN 14 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes - Important information Tip - Conseil - Tipp - Tip...
-
Page 3: Table Des Matières
INHOUD Uw schouwkap Beschrijving Inleiding Veiligheid Let op! Afvoersystemen Gebruik Bediening Onderhoud Reinigen Vetfilters verwijderen Het koolstoffilter vervangen Lampen vervangen Installatie Algemeen Elektrische aansluiting Montage van de schouwkap Bijlage Verpakking en toestel afvoeren NL 3... -
Page 4: Beschrijving
UW AFZUIGKAP Beschrijving Controlelampje Uitschakelen Ventilatorstand 1 Ventilatorstand 2 Ventilatorstand 3 Verlichting Inleiding Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Bewaar de gebruiksaanwijzing en het installatievoorschrift. -
Page 5: Veiligheid
VEILIGHEID Let op! Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk “Installatie”). Sluit het apparaat niet aan op het elektriciteitsnet voordat de installatie volledig is voltooid. • Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften. • In verband met eventuele scherpe randen adviseren wij u tijdens de montage van de afzuigkap werkhandschoenen te gebruiken. -
Page 6: Afvoersystemen
VEILIGHEID Let op! • Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om het risico van een elektrische schok te verminderen. •... -
Page 7: Gebruik
GEBRUIK Bediening Ventilator in- en uitschakelen Druk op de snelheidstoetsen C, D of E De afzuigkap schakelt in op de corresponderende stand. Druk op de uitschakeltoets B. De ventilator schakelt uit. Verlichting in- en uitschakelen Druk op de verlichtingstoets F De verlichting gaat branden. -
Page 8: Onderhoud
ONDERHOUD Reinigen Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). -
Page 9: Vetfilters Verwijderen
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet milieuvriendelijk, vervang het filter tijdig. Verlichting Lampen vervangen TO250/300 • Verwijder de vetfilters. • De lampen zijn nu bereikbaar. • Schroef het lampje uit de fitting en vervang deze door een lamp met het wattage aangegeven aan de binnenzijde van de kap. -
Page 10: Installatie
INSTALLATIE Algemeen De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften. Belangrijk om te weten: • De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. -
Page 11: Elektrische Aansluiting
INSTALLATIE Aansluiting Elektrische aansluiting Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nulleiding... - Page 12 INSTALLATIE Voorbereiding De afvoerpijp kan zowel aan de bovenzijde als aan de achterzijde worden bevestigd. Dicht de opening die niet gebruikt wordt af met de meegeleverde afvoerdop (B). Verwijder de afdichting (A) indien de afvoerpijp op de achterzijde van de kap wordt aangesloten. Sluit de afvoerpijp aan op de flens (D).
-
Page 13: Bijlage
BIJLAGE Montage Tegen de muur • Verwijder de filters uit de afzuigkap. • Houd de kap tegen de muur. • Teken – door de kap heen – de bevestigingsgaten (A) en het gaten om de kap te borgen (B) af. •... -
Page 14: Verpakking En Toestel Afvoeren
BIJLAGE Afvoeren Verpakking en toestel afvoeren Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn: •... - Page 15 CONTENU Votre hotte cheminée Description Introduction Sécurité Recommandations Système d’évacuation Utilisation Commande Entretien Nettoyage Elimination des filtres Remplacement des filtres à charbon Changement d’ampoules Installation Généralités Connexion électrique Montage de la hotte cheminée Annexe Mise au rebut de l’appareil et de l’emballage FR 3...
-
Page 16: Description
HOTTE DE CUISINE Description Lampe temoin Touche arrêt Ventilateur position 1 Ventilateur position 2 Ventilateur position 3 Éclairage Introduction Ce mode d’emploi offre une vue d’ensemble rapide de toutes les fonctions de l’appareil. Il contient des informations relatives aux consignes de sécurité et à l’entretien de l’appareil. Conservez ce mode d’emploi et le guide d’installation. -
Page 17: Sécurité
SÉCURITÉ Attention ! Faites brancher l’appareil par un installateur agréé (voir chapitre “Installation”). Ne branchez pas l’appareil sur le réseau avant que l’installation ne soit complètement terminée. • Raccordez l’appareil conformément aux prescriptions d’installation locales. • Les bords de l’appareil pouvant être coupants, nous vous conseillons de porter des gants de travail durant le montage de la hotte aspirante. -
Page 18: Système D'évacuation
SÉCURITÉ Attention ! • Débrancher la fiche de la prise de courant lors du remplacement des ampoules ! Utilisez, uniquement, des ampoules identiques à celles d’origine et ayant le même voltage. Utilisez, uniquement, la hotte aspirante, lorsque les ampoules sont montées, pour réduire tout risque de choc électrique. -
Page 19: Utilisation
UTILISATION Commande Marche et arrêt de la ventilation Appuyez sur la touche de vitesse C, D ou E. La hotte aspirante est activée en fonction de la position sélectionnée. Appuyez sur la touche de désactivation B. Le ventilateur est désactivé. Marche et arrêt de l’éclairage Appuyez sur la touche d’éclairage F. -
Page 20: Entretien
ENTRETIEN Nettoyage Attention! Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation. La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Ne pas utiliser de produit contenant des abrasifs. -
Page 21: Elimination Des Filtres
Le charbon actif saturé est polluant, donc remplacez le filtre à temps. L’éclairage Changement d’ampoules TO250/300 • Enlevez les filtres à graisse. • Les ampoules sont maintenant accessibles. • Dévissez l’ampoule de son culot et remplacez-la par une ampoule d’une puissance conforme aux indications se situant à... -
Page 22: Installation
INSTALLATION Généralités Le raccordement électrique de cet appareil doit être effectué par un installateur agréé, qui connaît et applique les normes de sécurité en vigueur. Cet appareil est conformément aux directives Européens. Important: • La distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson doit être d’au moins 65 cm. -
Page 23: Connexion Électrique
INSTALLATION Connexion Connexion électrique L’appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre. Il faut s’assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être éxécutée comme suit: BRUN = Phase L BLEU = Phase N... - Page 24 INSTALLATION Préparation La gaine d’évacuation peut être fixée sur le dessus ou à l’arrière de la hotte. Bouchez l’ouverture non utilisée avec le capuchon d’évacuation fourni (B). Si la gaine d’évacuation doit être raccordée au dos de la hotte, retirez la plaque d’obstruction (A). Raccordez la gaine d’évacuation à...
- Page 25 INSTALLATION Montage Contre le mur • Enlevez les filtres de la hotte. • Maintenez la hotte contre le mur. • Dessinez – à travers la hotte – les trous de fixation (A) et les trous pour bloquer la hotte (B). •...
-
Page 26: Annexe
ANNEXE Mise au rebut Mise au rebut de l’appareil et de l’emballage Des matériaux solides ont été utilisés pour fabriquer cet appareil. Evacuez ces matériaux correctement et conformément aux dispositions administratives. Les autorités de votre pays pourront vous fournir des informations à... - Page 27 INHALT Ihre Haube Beschreibung Einleitung Sicherheit Worauf Sie achten müssen Abluftsystem Gebrauch Bedienung Pflege Reinigen Fettfilter entfernen Austausch der Kohlefilter Lampen auswechseln Installation Allgemein Elektroanschluss Montage der Haube Anlagen Entsorgung Gerät und Verpackung DE 3...
-
Page 28: Beschreibung
IHRE DUNSTABZUGSHAUBE Beschreibung Kontrolllampje Ausschalter Ventilatorstufe 1 Ventilatorstufe 2 Ventilatorstufe 3 Beleuchtung Einleitung Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts. Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. -
Page 29: Sicherheit
SICHERHEIT Achtung! Lassen Sie das Gerät durch einen anerkannten Installateur anschließen (Siehe das Kapitel „Installation“). Schließen Sie das Gerät nicht an das Stromnetz an, bevor die Installation vollständig abgeschlossen ist. • Schließen Sie das Gerät gemäß den vor Ort geltenden Installationsvorschriften an. -
Page 30: Abluftsystem
SICHERHEIT Achtung! • Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Lampen wechseln! Verwenden Sie ausschließlich die gleichen Lampen mit der angegebenen Wattzahl. Verwenden Sie die Dunstabzugshaube nur mit montierten Lampen, um das Risiko eines Stromschlags zu vermindern. •... -
Page 31: Gebrauch
GEBRAUCH Bedienung Gebläse ein- und ausschalten Drücken Sie auf die Geschwindigkeitstasten C, D oder E Die Abzugshaube wird auf die entsprechende Stufe geschaltet. Drücken Sie auf die Ausschalttaste B. Der Ventilator wird ausgeschaltet. Beleuchtung ein- und ausschalten Drücken Sie die Taste für die Beleuchtung F. Die Beleuchtung ist eingeschaltet. -
Page 32: Pflege
PFLEGE Reinigen Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten. -
Page 33: Fettfilter Entfernen
Gesättigter Kohlenstoff ist nicht umwelt-freundlich, tauschen Sie den Filter rechtzeitig aus. Beleuchtung Lampen auswechseln TO250/300 • Nehmen Sie die Fettfilter heraus. • Die Glühbirnen sind jetzt zugänglich. • Schrauben Sie die Birne aus der Fassung und tauschen Sie diese gegen eine Birne mit der Wattleistung aus, die im Inneren des Kochfelds angegeben ist. -
Page 34: Installation
INSTALLATION Allgemein Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften. Wichtig zu wissen: • Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. -
Page 35: Elektroanschluss
INSTALLATION Anschluss Elektroanschluss Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = Phase L BLAU = Phase N Diese Dunstabzugshaube ist mit einem Stecker versehen. - Page 36 INSTALLATION Vorbereitung Das Abluftrohr kann an der Ober- und an der Rückseite befestigt werden. Dichten Sie die nicht verwendete Öffnung mit dem mitgelieferten Stopfen (B) ab. Entfernen Sie die Dichtung (A), wenn das Abluftrohr an der Rückseite angeschlossen wird. Schließen Sie das Abluftrohr an den Flansch (D) an.
- Page 37 INSTALLATION Montage An der Wand • Nehmen Sie die Filter aus der Dunstabzugshaube heraus. • Halten Sie die Haube an die Wand. • Markieren Sie – durch die Kappe hindurch – die Befestigungslöcher (A) und die Löcher (B) zur Sicherung der Haube. •...
-
Page 38: Anlagen
ANLAGEN Entsorgung Entsorgung Gerät und Verpackung Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden. Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein: •... - Page 39 CONTENT Your canopy hood Description Introduction Safety Precautions you must take Extraction systems Controls Maintenance Cleaning Removing the grease filters Replacing the carbon filter Changing the light bulbs Installation General Electrical connection Mounting the canopy hood Appendice Disposal of appliance and packaging GB 3...
-
Page 40: Description

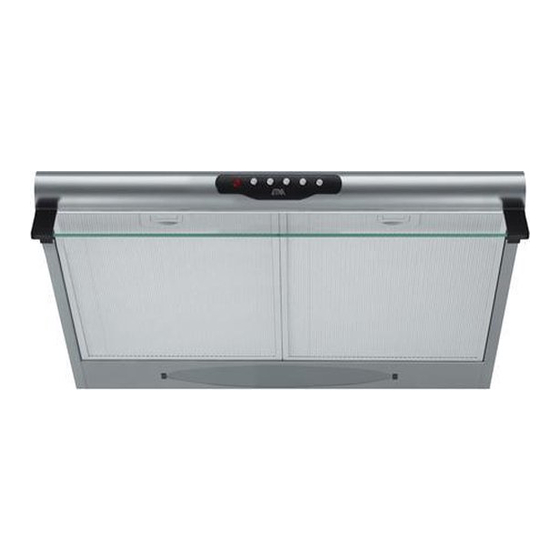

YOUR COOKER HOOD Description Indicator light Switch off Fan position 1 Fan position 2 Fan position 3 Lighting Introduction This user manual gives you a quick overview of all the possibilities offered by the appliance. You will find information on safety measures and maintaining the appliance. -
Page 41: Safety
SAFETY Attention! Make sure the appliance is installed by an authorised installer (see “Installation” chapter). Do not connect the appliance to the flow network before completing the installation. • Connect the appliance in accordance with the applicable regulations in your area. •... -
Page 42: Extraction Systems
SAFETY Attention! • First disconnect the appliance from the socket when you replace the lights! • Only use identical lamps with the wattage indicated. Only use the cooker hood with lamps installed to reduce the risk of electrical shock. • The grease filters become hot during operation. Wait a minimum of 30 minutes after cooking before cleaning it. -
Page 43: Use
Controls Switching fan on and off Press the speed button C, D or E The extractor hood switches on in the corresponding position. Press the off button B. The fan will switch off. Switching lighting on and off Press the lighting button F. The lighting switches on. -
Page 44: Maintenance
MAINTENANCE Cleaning Attention! Before performing any maintenance operation, isolate the hood from the electrical supply by switching off at the connector and removing the connector fuse. Or if the appliance has been connected through a plug and socket, then the plug must be removed from the socket. -
Page 45: Removing The Grease Filters
MAINTENANCE Grease filters Removing the grease filters Switch off the electricity! Remove the plug from the socket or switch the electricity off at the mains. Pull the grease filter towards you and tilt it downwards at the front. Carbon filter Replacing the carbon filter The carbon filter must always be used if the cooker hood is not ducted. -
Page 46: Installation
INSTALLATION General This appliance should be connected to the power supply by a recognized fitter who is familiar with, and works according to the correct safety regulations. This appliance meets the European requirements. Important that you know: • The minimum distance between the supporting surface for the cooking vessels on the gashob and the lowest part of the range hood must be not less than 65 cm. -
Page 47: Electrical Connection
INSTALLATION Connection Electric connection The appliance has been manufactured as a class II, therefore no earth cable is necessary. Make sure the supply voltage ratings correspond with those stated on the appliance data plate. The connection to the mains is carried out as follows: BROWN = phase L BLUE = phase N... - Page 48 INSTALLATION Preparation The exhaust-air pipe can be mounted to the top or the rear of the cooker hood. Close the opening you will not be using with the supplied lid (B). Remove the lid (A) if the exhaust-air pipe is to be connected to the rear of the hood.
- Page 49 INSTALLATION Mounting Against the wall • Remove the filters from the extractor hood. • Hold the hood against the wall. • Working through the hood, draw the mounting holes (A) and the holes to secure the hood (B). • Drill the holes. •...
-
Page 50: Appendice
APPENDICE Disposal Disposal of appliance and packaging By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The local authorities can provide you with the relevant information.
