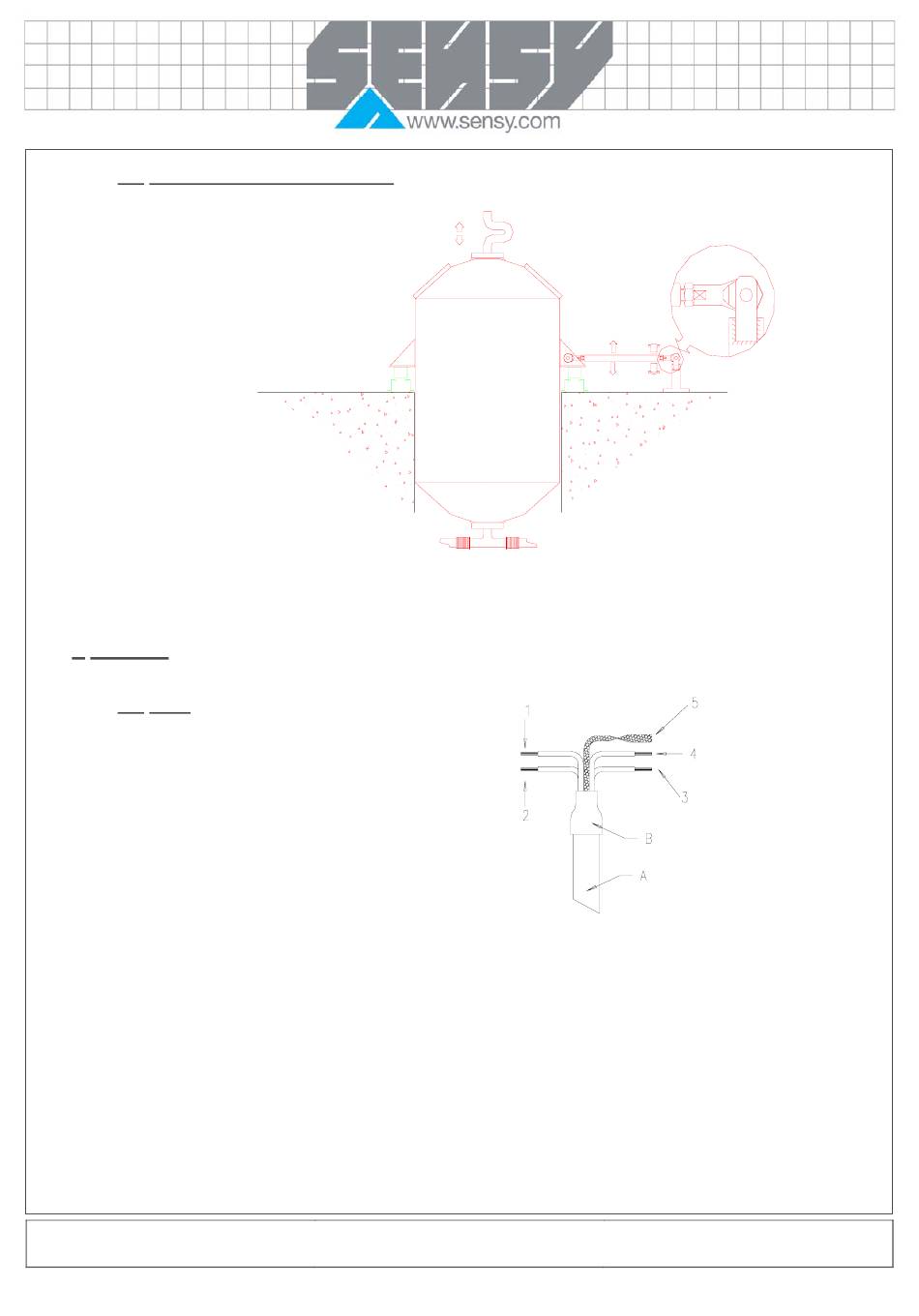

1.5. Influences mécaniques extérieures
Afin d'éviter les erreurs de mesures, il est
impératif que l'ensemble à peser ne soit
soumis à aucun effort parasite : les
raccordements de tuyaux, câbles, ainsi
que les butées ou tirants, s'il y en a,
doivent
être
montés
SOUPLEMENT possible. De même que
les
échelles,
passerelles
etc...(Bridage).
2. CABLAGE
2.1. Câble
Les capteurs sont livrés avec un câble blindé 4
conducteurs. Le blindage (tresse faradisée) ne peut en
aucun cas être en contact avec le sol, par exemple dans
les boîtiers de jonctions métalliques, il est nécessaire de
l'isoler avec une gaine (thermo). Le blindage est à
raccorder uniquement sur une terre normalisée. Sur
l'extrémité du câble, il est bon de placer une gaine
thermorétractable (rétreint 4X) pourvue à l'intérieur d'une
colle pour l'étanchéité, afin d'éviter toute migration
d'humidité vers l'intérieur. Si le câble risque d'être
sectionné ou abîmé le long de son chemin, il faudra le
faire passer dans un conduit de préférence en acier.
MA-3100P_FR
le
PLUS
d'accès,
Page 3 on 7
CODE COULEUR
1 Excitation- (Jaune)
2 Excitation+ (Brun)
3 Signal+ (Vert)
4 Signal- (Blanc)
5 Tresse de masse
A. Câble PVC
B. Gaine Thermos
Rev: 29/11/2007
