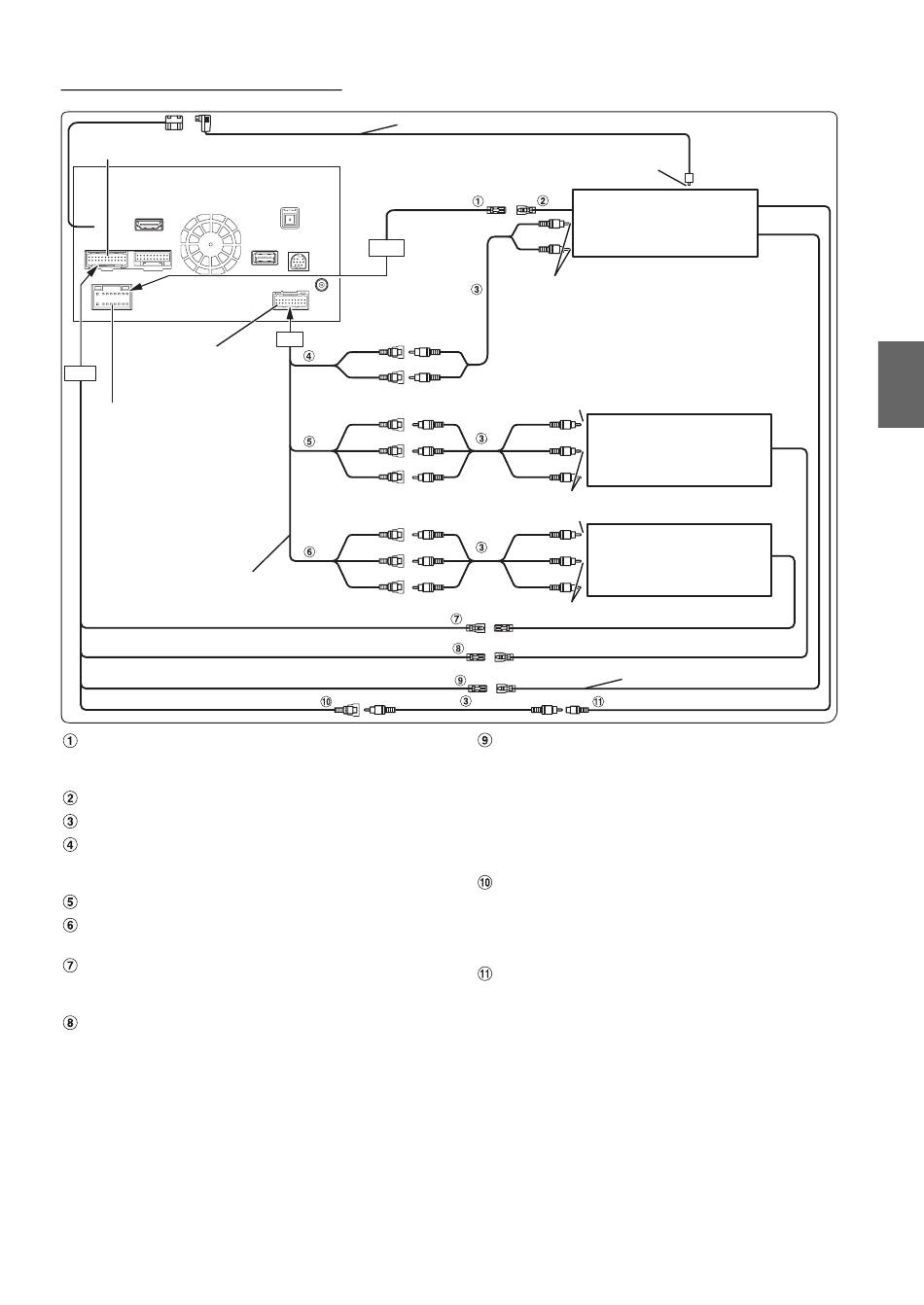

Raccordement de périphériques externes
Connecteur CAMERA/W.REMOTE
Connecteur AUX/PRE OUT
Connecteur
d'alimentation
Câble AUX/PRE OUT
REMOTE IN
(Brun)
REMOTE OUT
(Brun)
MIX CONT
BEEP/NAVIRG
Fil de mise sous tension à distance (Bleu/Blanc)
Raccordez ce fil au fil de mise sous tension à distance de
l'amplificateur ou du processeur de signal.
Fil de connexion de la télécommande
Câble d'extension RCA (vendu séparément)
Connecteurs RCA de sortie des enceintes avant
Le connecteur ROUGE correspond à l'enceinte droite et le
BLANC à l'enceinte gauche.
Connecteurs d'entrée vidéo/audio (AUX INPUT)
Connecteurs de sortie audio/vidéo (AUX OUTPUT)
Utilisez-la pour raccorder un moniteur en option.
Fil d'entrée de la télécommande (Brun)
Raccordez-le au fil de sortie de la télécommande. Ce fil
reçoit les signaux de commande de la télécommande.
Fil de sortie de la télécommande (Brun)
Raccordez-le au fil d'entrée de la télécommande. Ce fil
produit les signaux de commande de la télécommande.
1
*
Lorsque vous raccordez un processeur audio externe compatible fibre optique (PXA-H800, etc.), réglez AP externe et Optique sur On. Reportez-
vous à la section « Activation/désactivation du processeur audio externe » (page 51) et « Réglage de la sortie numérique » (page 51).
2
*
Lorsque vous raccordez un processeur audio externe compatible fibre optique (PXA-H800, etc.), l'alimentation de l'amplificateur intégré est
coupée et vous devez utiliser un amplificateur externe pour alimenter les enceintes. Pour plus de détails, consultez le mode d'emploi du processeur
audio externe compatible.
• Vous pouvez changer le nom du périphérique externe. Reportez-vous à la section « Réglage du mode AUX » (page 62).
Câble numérique optique (KWE-610A) (vendu séparément)
Vers la borne d'entrée numérique en
fibre optique (pour appareil principal)
Vers la borne d'entrée audio
(Rouge)
(Blanc)
(Jaune)
(Rouge)
(Blanc)
Vers la borne de sortie audio
Vers la borne d'entrée vidéo
(Jaune)
(Rouge)
(Blanc)
Vers la borne d'entrée audio
Fil de contrôle MIX (Vert/Blanc)
Utilisez-le lorsque vous raccordez un processeur audio
externe muni d'une borne d'entrée de contrôle du guide.
• Lorsque ce fil est relié au PXA-H800, assurez-vous de
couper le contact (ACC OFF), puis de remettre le contact
(ACC ON) ou de mettre l'appareil hors tension, puis de
nouveau sous tension, après avoir basculé « Navi Mix »
de OFF vers ON sur le PXA-H800.
Connecteur du guide Beep/NAVI
Diffuse le signal audio de l'interruption de la navigation.
Lorsque vous raccordez un processeur audio, connectez
ce fil à la borne d'entrée du guide à l'aide d'un câble
d'extension RCA en option.
Connecteur d'entrée audio de la navigation (entrée
RCA) (NAVI)
À utiliser pour recevoir les signaux de sortie audio d'un
système de navigation.
Processeur audio (compatible
numérique fibre optique)
(PXA-H800, etc.) (vendu
1/
2
séparément)*
*
Vers la borne de sortie vidéo
Changeur DVD (vendu
séparément)
Moniteur arrière (vendu
séparément)
REMOTE OUT
(Blanc/Brun)
(Blanc/Brun)
Contrôle du guide
REMOTE IN
111
-FR
