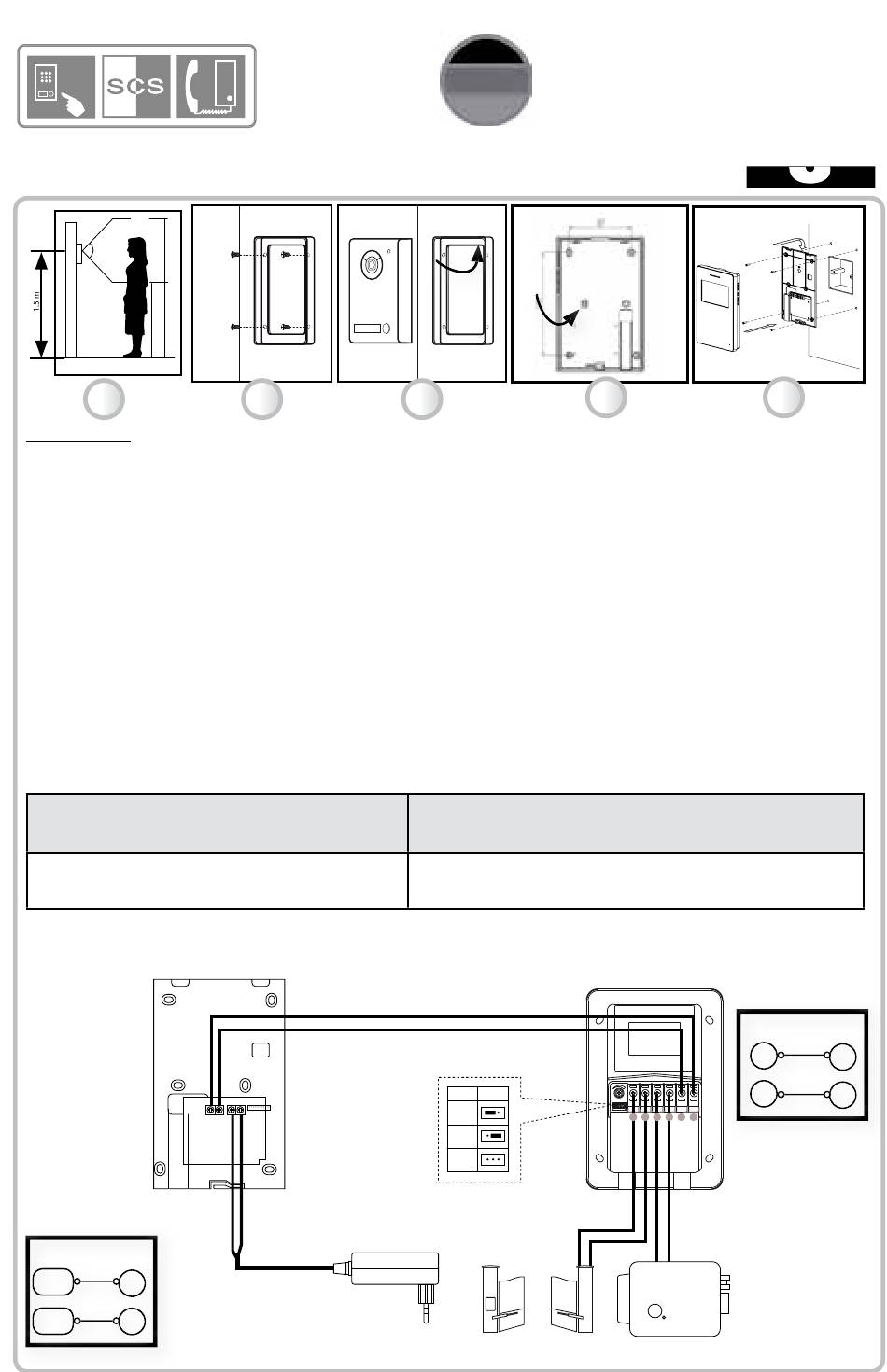

BEFESTIGUNG UND ANSCHLUSS DER KOMPONENTEN
1
Befestigung
1) Die Außenkamera auf 1,5 Meter Höhe an einer glatten Wand befestigen.
2) Zuerst den hinteren Halter anbringen. Zuletzt die Schraube unterhalb der Türsprechanlage
anziehen.
3) Die Drähte der Kamera anschließen (wie auf der unteren Abbildung gezeigt) und die
Kamera auf dem Halter positionieren. Die Kamera nicht an Orten installieren, die dem
direkten Sonnenlicht oder Regen ausgesetzt sind. Nach Installation und Test der Anlage eine
durchsichtige Silikondichtung auf der Oberseite und den Seiten (aber nicht auf der Unterseite)
der Außenkamera anbringen, um diese vor Wassereindringungen zu schützen.
4) WICHTIG : Einstellung Melodielautstärke.
5) Den hinteren Halter des Bildschirms befestigen (auf 1,5 Meter Höhe an einer glatten Wand).
Die Drähte anschließen und den Bildschirm auf dem Halter positionieren.
KABELQUERSCHNITT :
Verbindung Bildschirm-Kamera
Von 0 bis 50 Meter: Verwendung eines Ka-
bels der Stärke 0,75mm²
SCHALTPLAN :
BILDSCHIRM E7
Transformator
Bildschirm
+18V
ROT
Gnd
SCHWARZ
2
Gnd 18 V
A2 A1
DEUTSCH
3
Verbindung Kamera – Türöffner oder Schloss.
Verbindung Kamera -Automatismus
Von 0 bis 10 Meter: RVV2*1 mm²-Kabel.
0.3s
3s
6s
4
KAMERA M2
Bildschirm
1
2
6
5
4
3
2
1
12V700mA
3
5
Kamera
2
1
