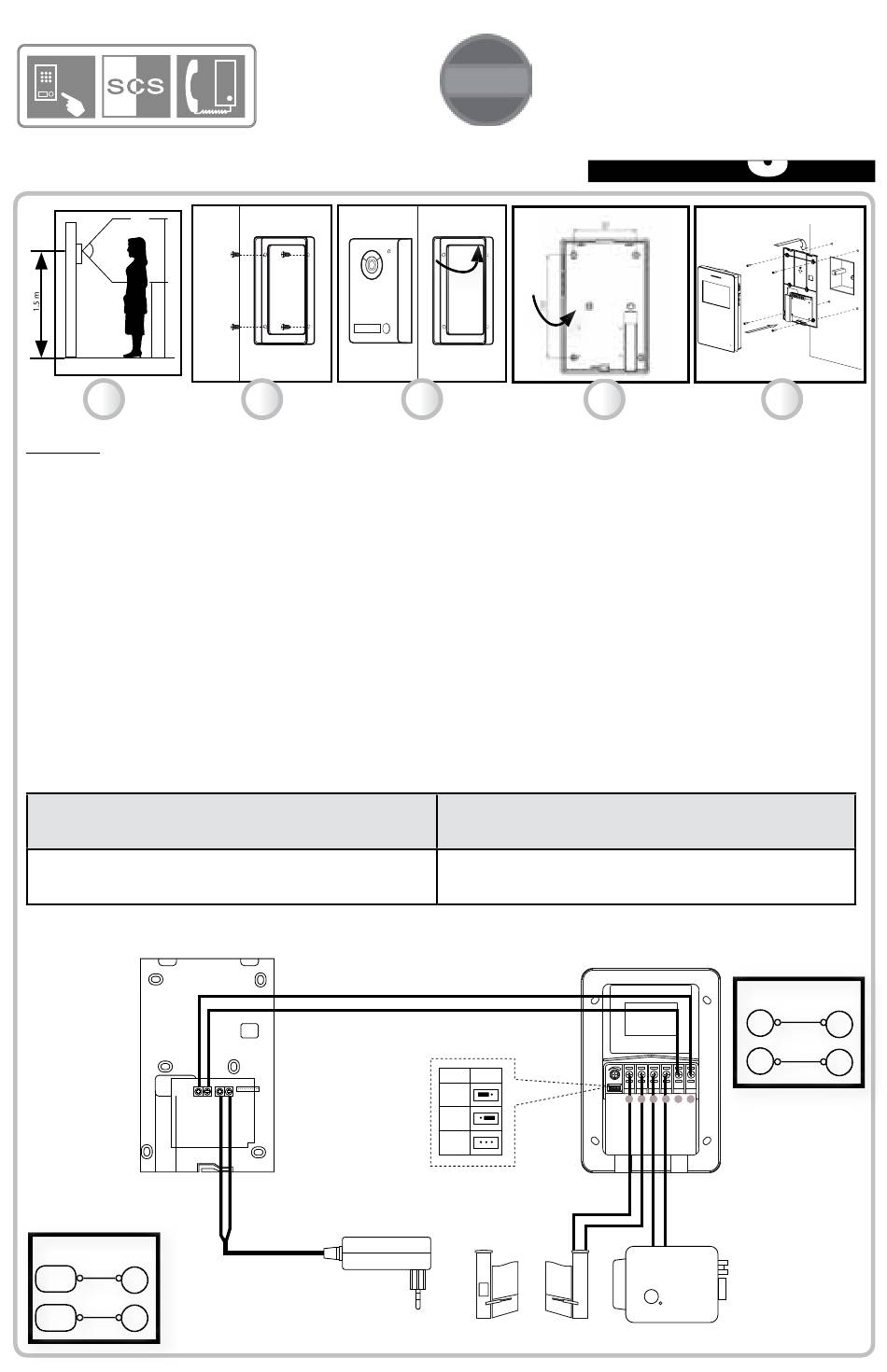

FIJACION Y CONEXION DE LOS ELEMENTOS
1
Fijación
Fijar la cámara exterior a 1,5 metros de altura en un muro plano.
2) En primer lugar, fijar el soporte posterior. Terminar atornillando el tornillo inferior de
la placa.
3) Conectar los cables de la cámara (como se indica en el diagrama que sigue) y unir la
cámara a su soporte. No instalar la cámara en un lugar que esté en contacto directo con
la lluvia o la luz solar. Después de la instalación y prueba, colocar una junta de silicona
transparente en la parte superior y a ambos lados de la cámara exterior (no en el borde
inferior) para evitar el riesgo de filtraciones.
4) IMPORTA NTE : Reglaje del volumen de melodía.
5) Fijar el soporte posterior del monitor (a 1,5 metros de altura en un muro plano).
Conectar los hilos y unir el monitor a su soporte.
SECCIÓN DE CABLES :
Enlace cámara - monitor
De 0 a 50 metros: uso del cable de 0,75 mm²
DIAGRAMA DE CABLEADO :
MONITOR E7
Transformador
MONITOR
+18V
ROJO
Gnd
NEGRO
2
Gnd 18 V
A2 A1
ESPAñOL
3
Enlace cámara – plancha o cerradura
Enlace cámara -automatismo
De 0 a 10 metros: se usa cable RVV2 x 1mm².
0.3s
3s
6s
3
4
CÁMARA M2
MONITOR
6
5
4
3
2
1
12V700mA
5
CÁMARA
1
2
2
1
