10. ACCESSOIRES
Vous trouvez plus d'accessoires sur internent: www.easyalarm.ch.

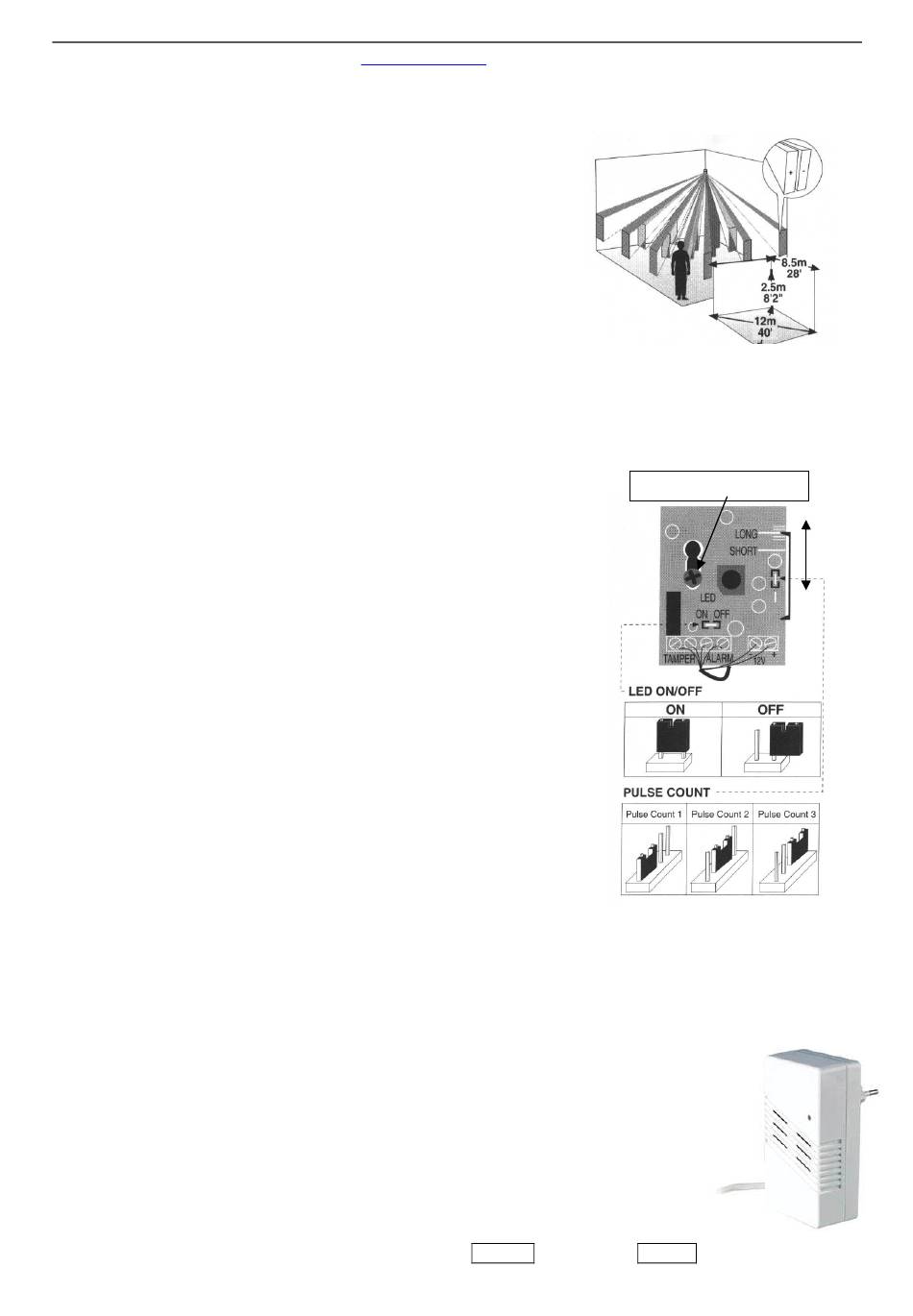

10.1 Détecteur de mouvement IR (BBT-PIR-RJ45) (Plug&Protect)
10.1.1
Introduction
Choisissez l'endroit de montage en fonction du but de surveillance. Le
détecteur de mouvement devrait être placé de façon qu'un voleur ou l'enfant à
surveiller déclenche le détecteur. Le schéma montre les zones de sensibilité
lors d'un montage à 2.5m de hauteur.
Remarques:
Ne dirigez pas le détecteur de mouvement sur une source de chaleur
comme radiateurs, plaques de cuisinière ou autres chauffages.
Ne placez pas le détecteur de mouvement derrière des objets tels que
vitres, fenêtres ou rideaux, car ils sont impénétrables aux rayons
infrarouges.
Ne laissez pas des animaux tels que chats ou chiens se promener dans les
chambres qui sont surveillées par le détecteur de mouvement.
10.1.2
Programmation / Installation
Par défaut l'appareil auto détecte et active le détecteur de mouvement IR à la mise en marche.
Attention:
Un appel est génère si vous connectez ou déconnectez le détecteur pendant le service!
10.1.3
Spécification
Alimentation
9..16VDC (par adaptateur secteur)
Dimensions
107 x 58 x 39mm (HxlxP) sans fixation
Poids
75 g
Longueur du câble
8m (RJ45)
Principe
Infrarouge passive (PIR)
Contact
Fermé au repos (Normally closed = NC)
Garantie
1 an
10.1.4
Réglages
Enlevez le couvercle du détecteur de mouvement en tournant légèrement un
tournevis coincé entre les deux parts du boîtier
10.1.4.1 Nombre de pulses
A l'aide du cavalier PULSE vous pouvez sélectionner au bout de combien de
pulses (franchissements des zones infrarouges) une alarme soit déclenchée. Par
défaut = 2.
10.1.4.2 WALK-Test (test de fonction)
Pour désactiver la LED WALK-Test, enlevez le cavalier LED, et enfoncez-le
juste sur d'un coté.
10.1.4.3 Réglage de hauteur
Si le détecteur de mouvement n'est pas monté sur une hauteur de 2.5m, un réglage
de la zone de surveillance peut être effectué comme suit:
1. Ouvrez la vis de fixation du circuit imprimé et bougez-le:
Si hauteur de montage est au-dessus 2.5m => vers le haut
Si la hauteur de montage est en dessous 2.5m => vers le bas
2. Refermez la vis de fixation
3. Remettez le couvercle
4. Vérifiez la zone de surveillance par un WALK-Test
10.2 Sirène EA-SIR-RJ45
Alimentation:
230 VAC / 50 Hz
Charge:
12 VDC / 3 VA
Dimension:
120 x 65 x 77 mm (L x L x H)
Poids:
200 g
Longueur du câble:
3 m (RJ45)
Installation :
connecter à la place de l'adaptateur BBT-DC12S-RJ45
Fonctions:
A)
Amplification des tonalités (pendant le délai de sortie/retour)
B)
Dans le cas d'alarme en mode de communication d'écoute.
C)
La sirène peut être mise en route a distance: activation DTMF 6 / désactivation DTMF 4
vis de fixation
25
