Il est impératif que le tuyau de raccordement arrivant et partant de la chaudière ait un alésage minimum
(diamètre intérieur) de 32 mm. Pour assurer une purge d'air correcte et que la chaudière reste
complètement pleine d'eau pendant le fonctionnement, le tuyau de retour qui ramène l'eau à la piscine
doit intégrer une boucle de sécurité ou un « coup de pied » dans le tuyau aussi près que possible de la
chaudière (voir Fig. 2).
REMARQUE :
Si une tuyauterie rigide est utilisée

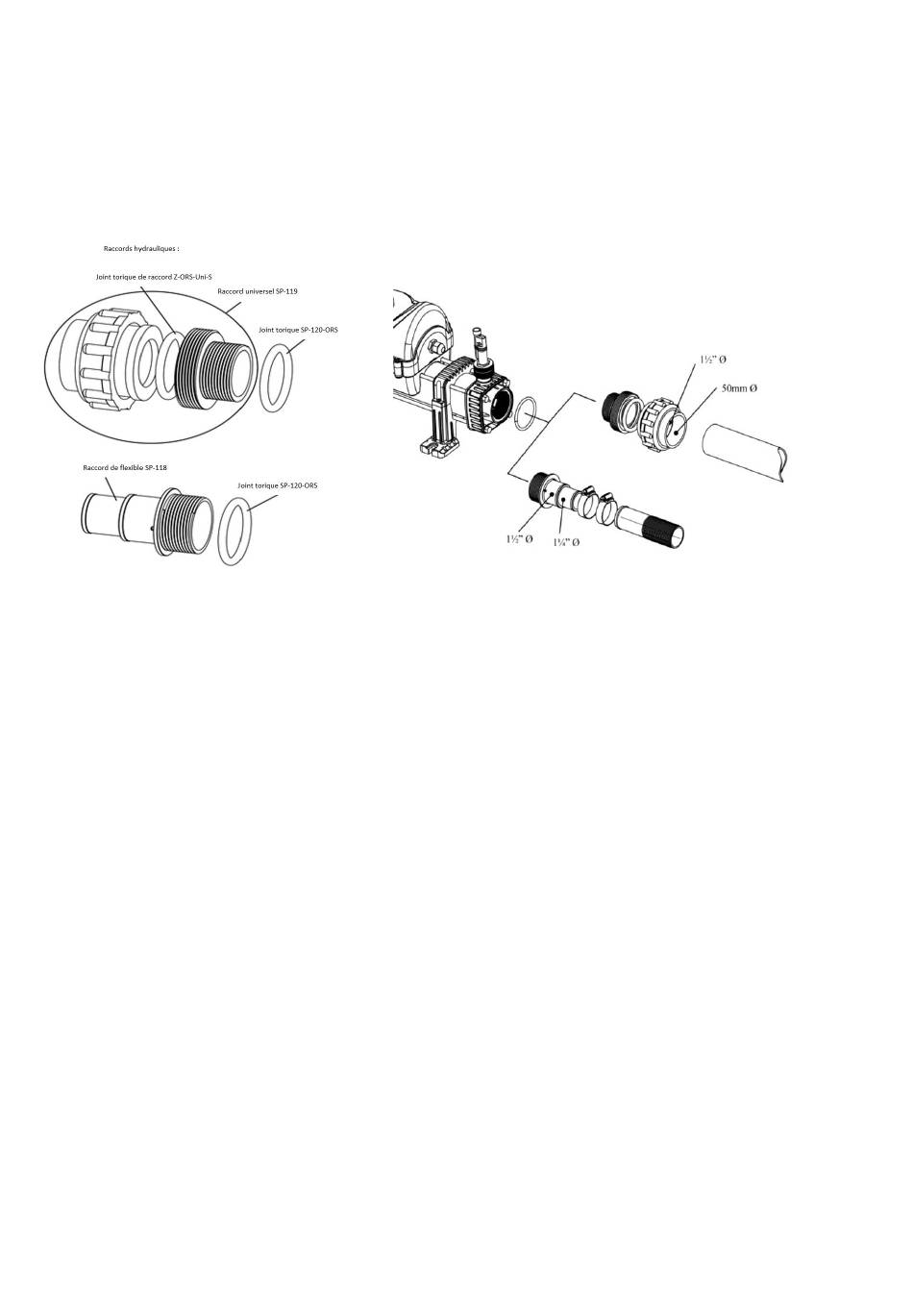

Il n'est pas nécessaire d'utiliser du mastic ou du ruban PTFE pour connecter les raccords ou les becs à la
chaudière, utiliser le joint torique fourni qui doit être glissé sur les extrémités filetées (voir fig. 5).
Tous les raccords d'usine sont en plastique ABS, lors de l'encollage des raccords sur un tuyau ABS, un
ciment ABS doit être utilisé (voir fig. 6).
REMARQUE :
contact pour réduire le risque de fuite.
Si une tuyauterie flexible est utilisée
Connectez le tuyau au côté non fileté du bec et fixez-le à l'aide de deux colliers de serrage
(voir fig. 6).
REMARQUE :
Lors du raccordement à un tuyau flexible, une boucle de sécurité peut
facilement être formée en dirigeant le tuyau vers le haut et au-dessus d'un
obstacle. Utiliser des colliers de serrage pour fixer solidement tous les
raccords de flexibles.
Fig. 5
Veillez à appliquer la colle uniformément et sur toutes les surfaces en
• Le bec peut nécessiter d'être coupé en fonction du diamètre du tuyau.
• Enveloppez du ruban PTFE ou utilisez du silicone autour du bec avant
de brancher le tuyau afin de réduire le risque de fuite.
• Lors de l'utilisation d'une tuyauterie non standard, la première chose à
noter est que l'extrémité lisse du tuyau ne s'adapte à rien d'autre qu'un
autre raccord de la même marque. Vous devrez le couper. Le bec
s'adapte à l'extrémité coupée du tuyau, mais il ne sera pas
étanche. Vous pouvez y placer deux colliers de serrage, mais en raison
des rainures dans le tuyau, il ne se contractera pas suffisamment. Il
devra être scellé avec un mastic d'étanchéité de type salle de bains.
Fig. 6
7
