K2 Systems SolidRail Instructions De Montage page 25

Systèmes de montage pour installations solaires
Quand il est nécessaire de réaliser un pré-perçage (avec un diamètre de 8 mm et s'il ne s'agit pas
d'épicéa, de pin ou de sapin), le diamètre du foret requis
Pour une vis de 8mm est de 5 mm (diamètre du trou 4,95 à 5,05 mm),
•
Pour une vis de 6mm est de 3,5 mm (diamètre du trou 3,45 à 3,55 mm).
•
Pour serrer les vis, vous devez choisir l'empreinte suivante :
Pour les vis avec un diamètre de 6 mm : T25
•
Pour les vis avec un diamètre de 8 mm : T40.
•
Le couple de serrage maximal est :
De 6 N.m pour un diamètre de 6 mm
•
De 12 N.m pour un diamètre de 8 mm.
•
Sélectionnez la position appropriée sur la visseuse sans fil ou la clé dynamométrique.
La vis HECO-Topix possède un traitement qui permet un vissage facile et rapide.

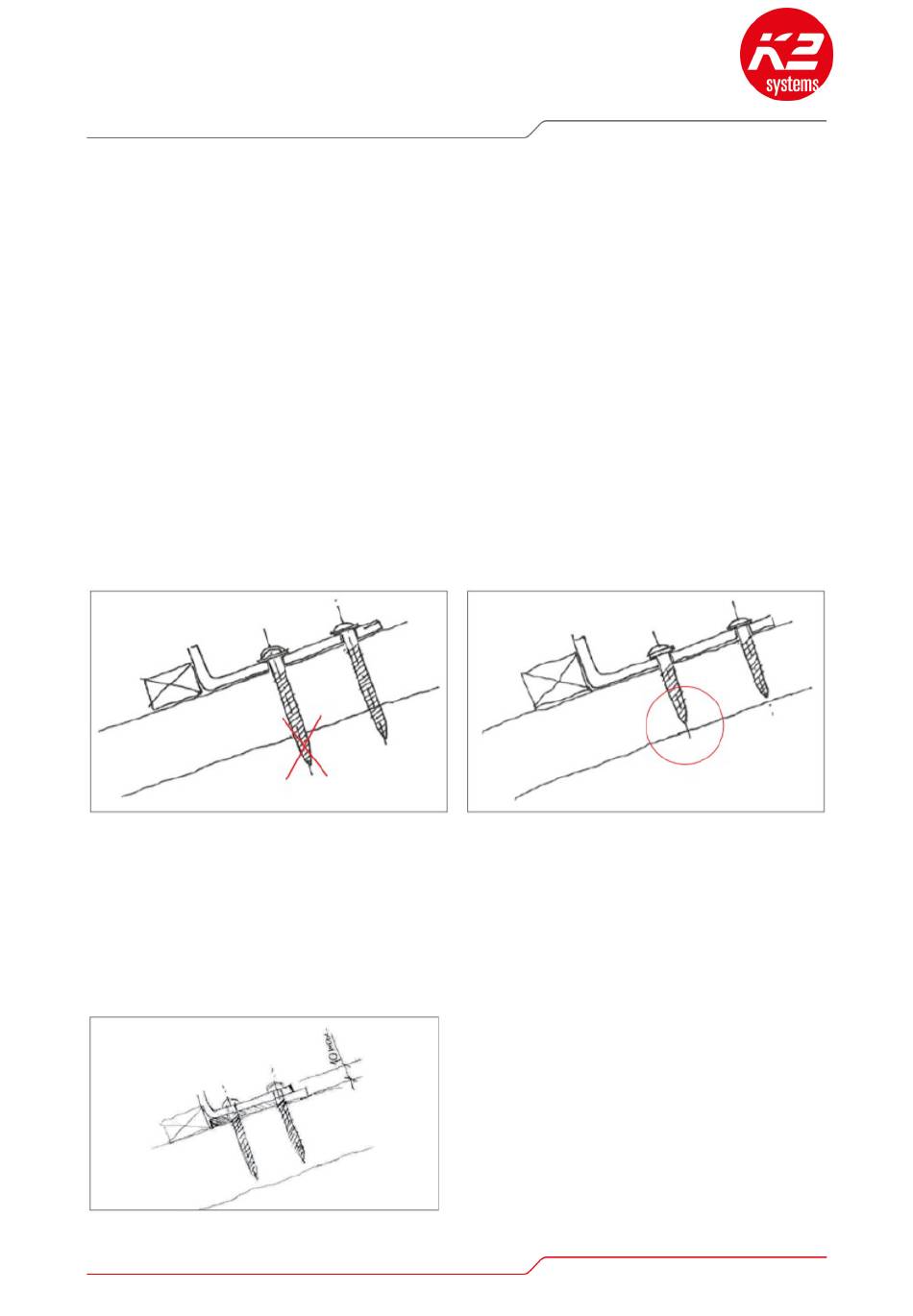

Après montage, la tête bombée de la vis doit affleurer et reposer à plat sur la plaque de base du
crochet de toit. La vis doit être complètement enfoncée dans le bois, la pointe de la vis ne doit pas
dépasser du bois massif porteur.
CALAGE DES CROCHETS DE TOIT
S'il est nécessaire de placer une cale sous le crochet de toit pour régler la hauteur, la cale doit avoir
une hauteur telle que le filetage de la vis soit encore complètement enfoncé dans le bois du chevron
et non dans l'élément de calage en bois (sans quoi, en aucun cas, la transmission des efforts ne peut se
faire sur la charpente du toit)
Par conséquent, la hauteur totale (plaque de base du crochet de toit + cale) ne doit pas dépasser 10
mm – le cas, échéant, une vis plus longue doit être utilisée.
