K2 Systems SolidRail Instructions De Montage page 12

Systèmes de montage pour installations solaires

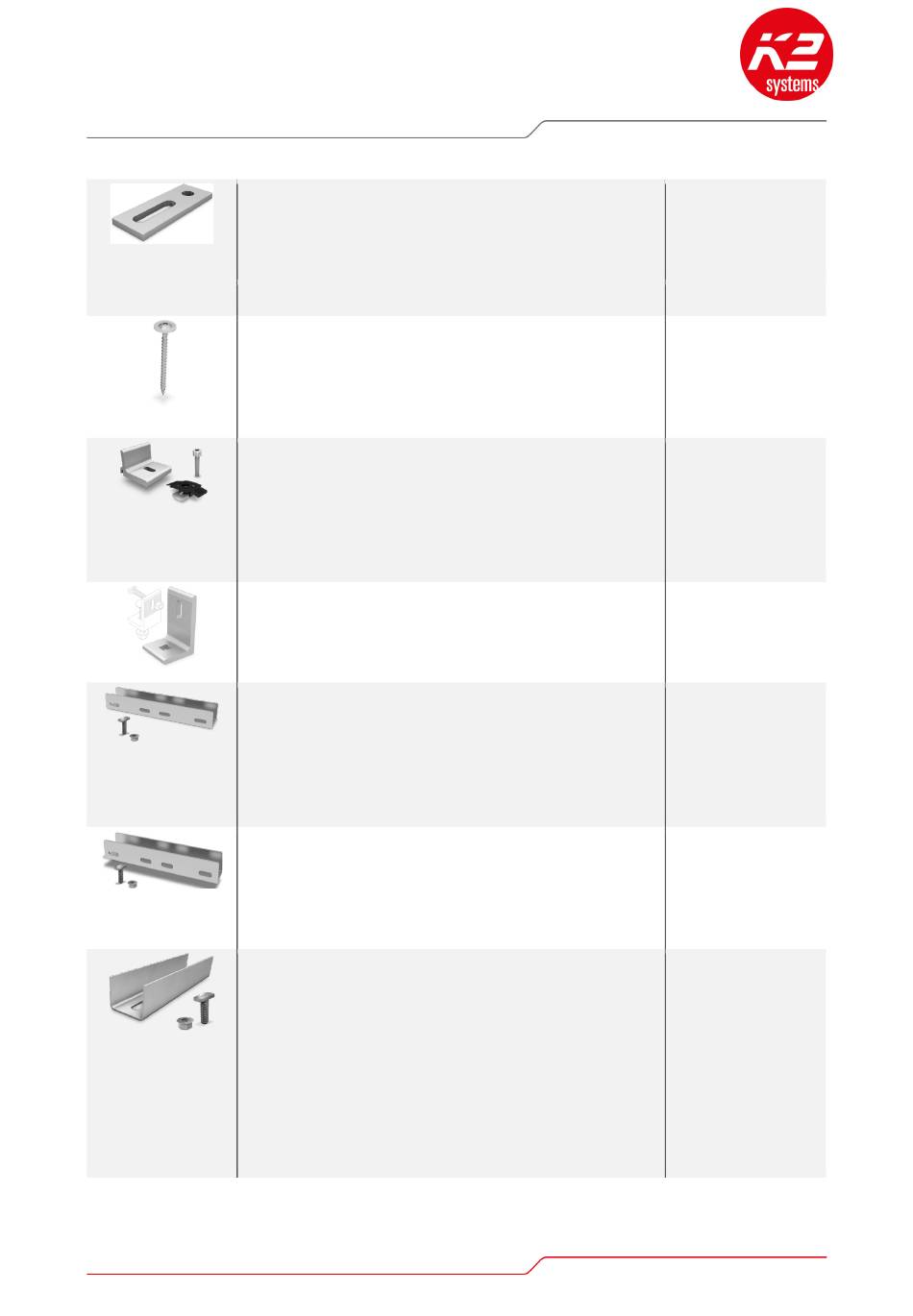

Adaptateur K2
Plaque support rail avec trou oblong pour Vis à double
filetage et Vis de fixation panneaux solaires M10 ou M12
Vis à bois autoforeuse HECO-TOPIX
Vis à bois autoforeuse à tête fraisée bombée et empreinte
étoile Heco. Avec homologation du bâtiment ; TX 25/ 40
Diamètre : 6 et 8 mm selon besoin
Matériau: Acier inox A2
Kit Climber 36/48 K2
1 Climber 36/48 (1002286), aluminium EN AW-6063 T66
1 Vis avec rondelle intégrée M8x20 (2001729),
acier inox A2
1 Ecrou-prisonnier M K2 avec clip de montage (1001643),
acier inox et PA
L-Adaptateur SingleRail K2
L-Adapter pour relier le SingleRail à la pince pour tôle à
joint debout ou au crochet en acier inox.
Matériau : Aluminium EN AW-6063 T66 et acier inox A2
Kit connecteur K2 SingleRail 36
1 Connecteur SingleRail 36 (2001975), aluminium EN AW-
6063 T66
4 Vis à tête marteau M8x20 (1002387), acier inox A2
4 écrous à embase avec cran d'arrêt M8 (1000043), acier
inox A2
Kit connecteur K2 SingleRail 50
1 Connecteur SingleRail 50, aluminium EN AW-6063 T66
4 vis à tête marteau (M8x20), acier inox A2
4 écrous à embase avec cran d'arrêt (M8), acier inox
(1.4301)
Kit Connecteur SolidRail K2
1 Connecteur SolidRail, aluminium EN AW-6063 T66
2 Vis à tête marteau M10x30 (1000041), acier inox A2
2 écrous à embase avec cran d'arrêt M10 (1000042), acier
inox A2
K2 Systems SARL · 19 Avenue du Pré de Challes, Parc des Glaisins · 74940 Annecy le Vieux · France
+33 (0)4 50 51 22 53 · k2-systems.com
 Pour SolidRail XS, UltraLight cu Light,
Longueur 200 mm
 Pour SolidRail Medium ou Alpin,
Longueur 200 mm
N° article spécifique
à l'installation
1006041
2002683
2001976
2002404
1004107

1004109

