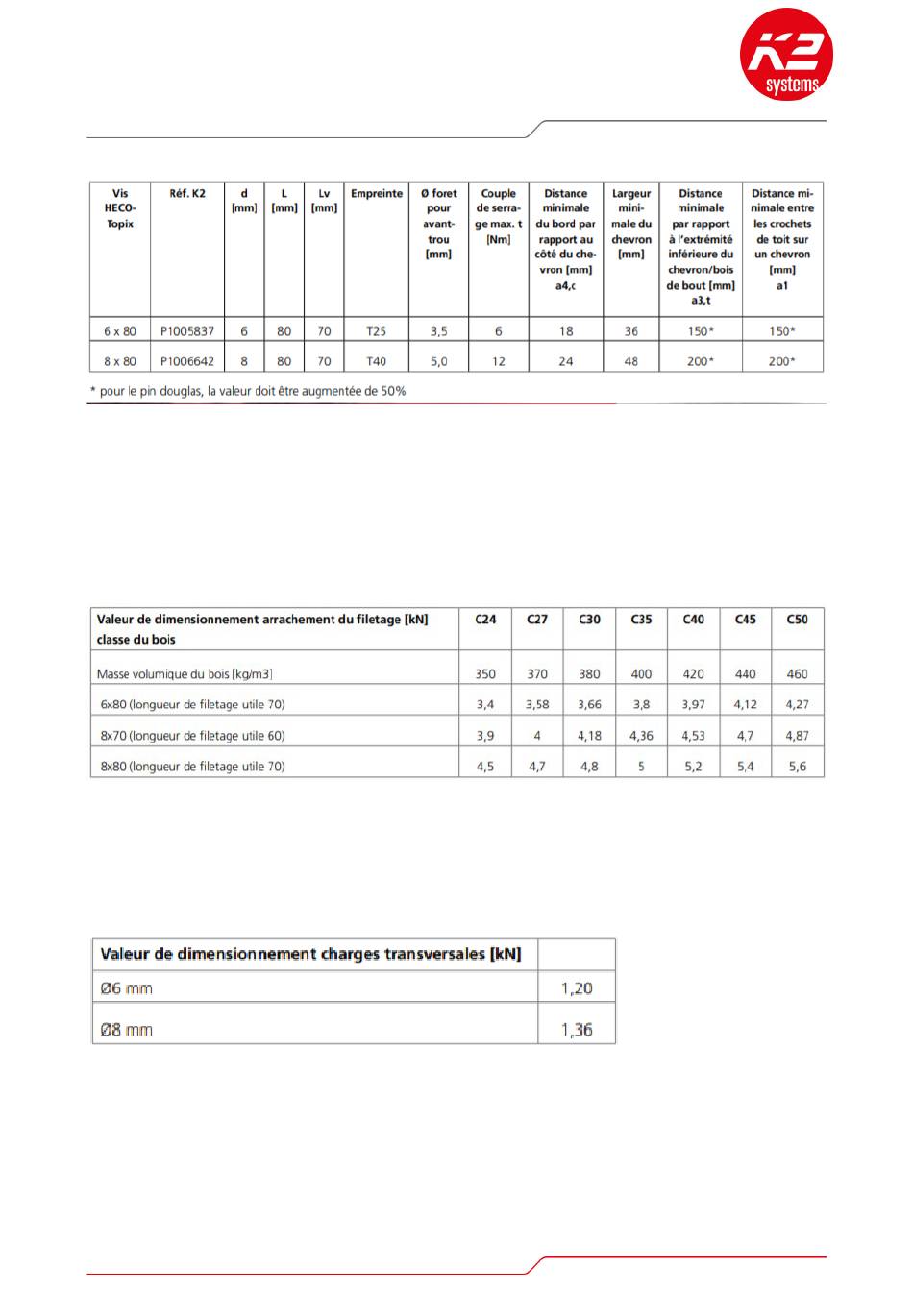

CAPACITE PORTANTE DES VIS
Pour les dimensions de vis qui sont indiquées ici, les valeurs de résistance à l'arrachement ont été
déterminées dans l'axe de la vis pour différentes classes de bois (C24 à C50). Valeurs de
dimensionnement pour l'arrachement du filetage (résistance axiale) dans différentes classes de bois
conf. ETA-11/0284 (avec k = 0,9)
mod
Le système de vissage à trou rond-oblong, permet de faire en sorte que les charges transversales ne
soient absorbées que par l'une des deux vis. le calcul de l'assemblage par vis prend en compte le
dimensionnement interactif défini dans la norme Eurocode 5.
Les valeurs de dimensionnement pour les charges transversales (effort à angle droit par rapport à l'axe
de la vis) ont été déterminées comme suite (avec k = 0,6).
mod

MONTAGE

Il faut toujours utiliser au moins 2 vis pour visser un crochet de toit sur la structure porteuse en bois.
Selon le type de bois, les vis peuvent nécessiter un pré-perçage (pour certains bois, c'est obligatoire –
pour d'autres, c'est interdit).
Pour des vis avec un diamètre de 8 mm, un vissage sans pré-perçage n'est autorisé que si la structure
porteuse est en bois d'épicéa, de pin ou de sapin.
