7 Conditions communes liées aux
fixations sur la structure du toit :
DIAMETRE DES VIS ET DISTANCES AU BORD
Le choix du diamètre des vis dépend à la fois de la géométrie des chevrons, afin de respecter les
distances minimales requises du bord, et des forces à transmettre selon le calcul effectué
conformément à l'Eurocode. Le système à trou rond-oblong des crochets de tuiles K2 offre les
conditions géométriques adéquates pour l'utilisation de vis d'un diamètre entre 6 mm et 8 mm.
Pour celles-ci, les liaisons ont été justifiées par calcul en tenant compte des hypothèses de charges et
des effets types ainsi que des résistances de vis définies dans l'ATE de la vis.

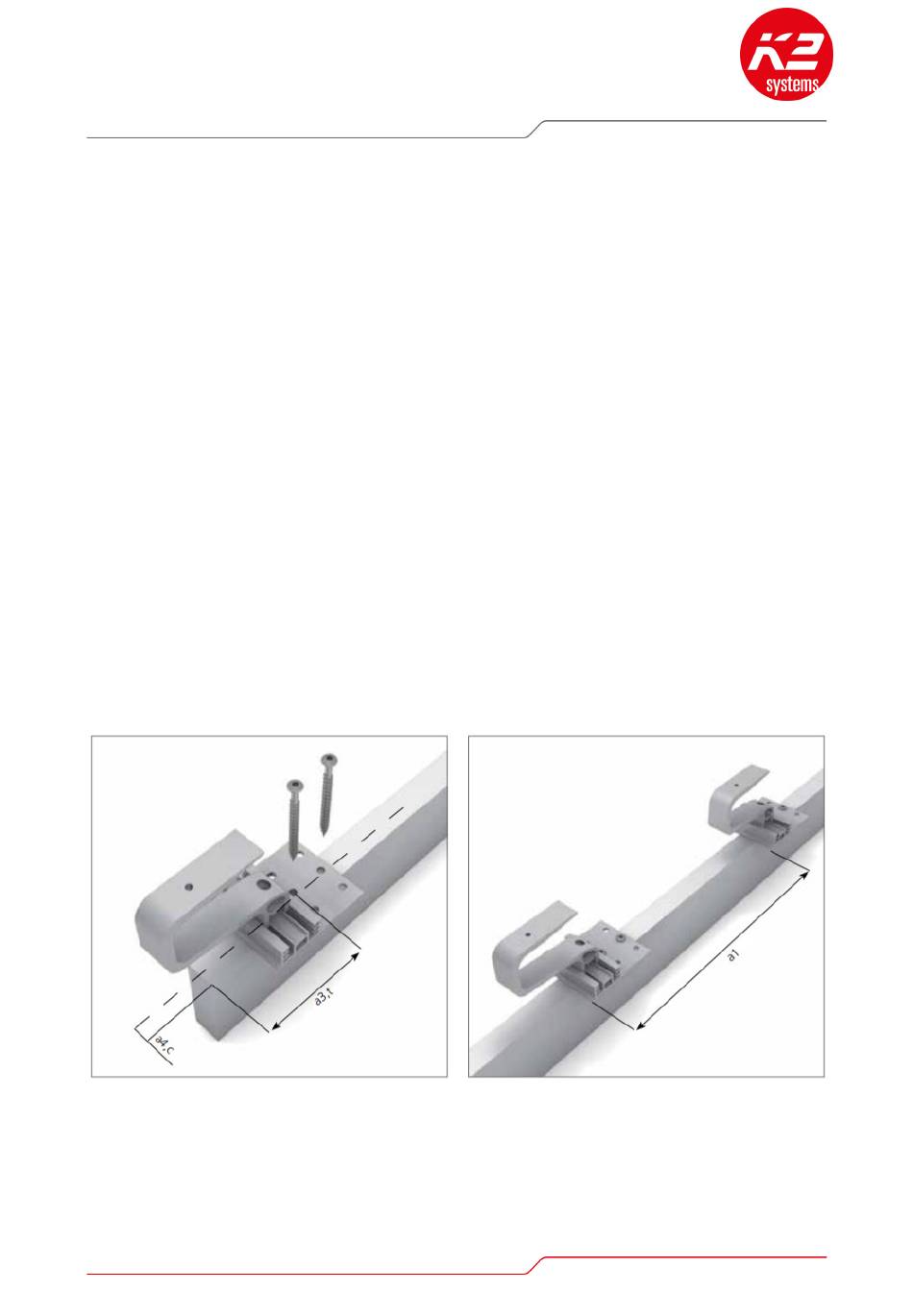

L'Eurocode 5 et l'agrément technique européen ETA-11/0284 fixent des distances maximales au bord
pour les vis, par rapport:
A l'extrémité du bois (a3,t)
•
A la rive non chargée (a4,c) du chevron en fonction du diamètre de vis.
•
L'installateur doit également tenir compte de la distance minimale d'éloignement entre les crochets
sur un chevron (a1).
Pour les crochets avec trou rond-oblong en combinaison avec les vis Heco-Topix dans les dimensions
visées, les distances suivantes s'appliquent :
