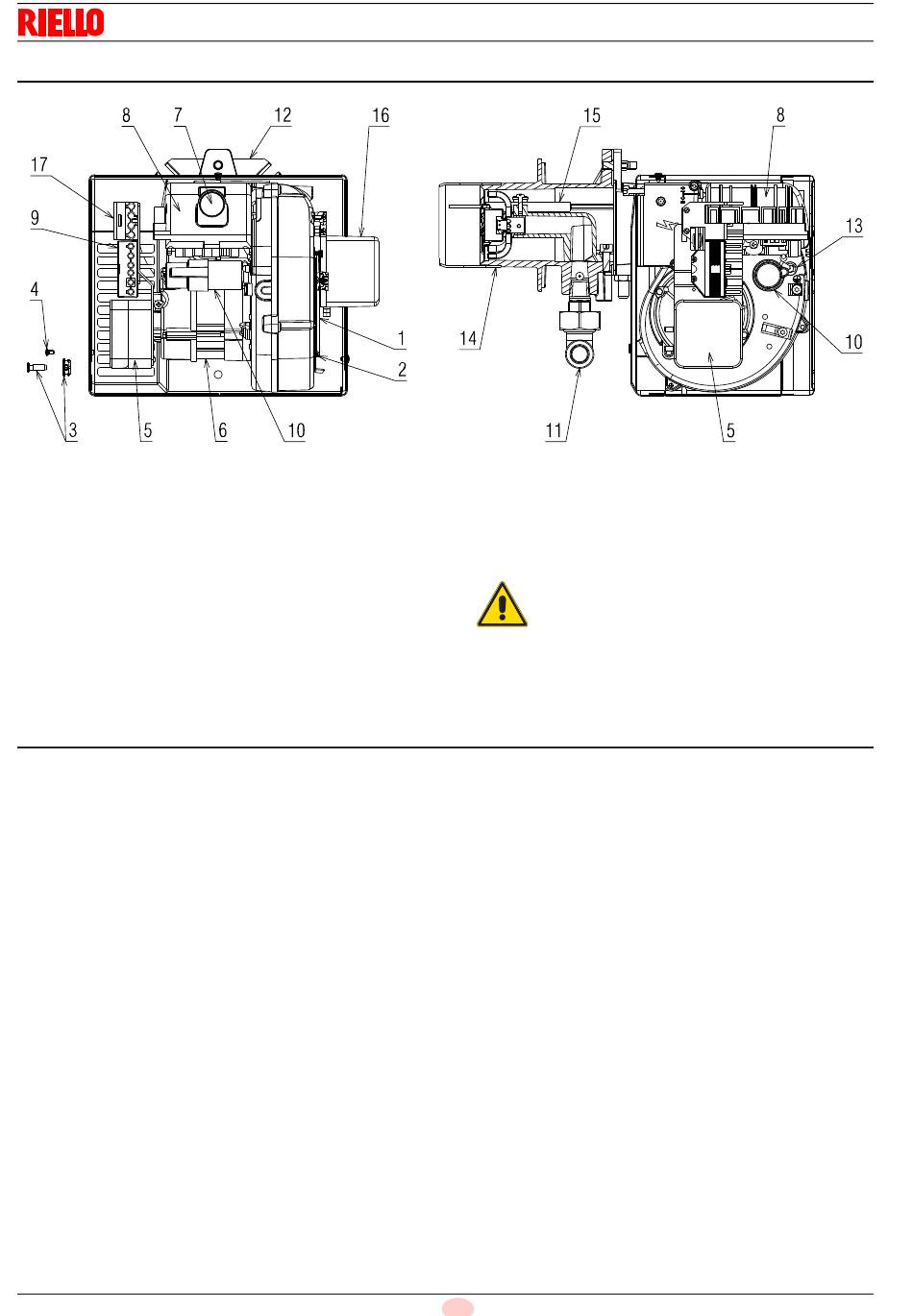

4.8 Description du brûleur
1 Volets d'air
2 Vis de fixation de volet
3 Prise de pression (-)
4 Vis de fixation de capot
5 Pressostat air
6 Moteur
7 Signalisation de blocage avec bouton de déblocage
8 Boîte de contrôle
9 Prise 6 pôles pour rampe gaz
10 Condensateur
11 Coude pour rampe gaz
12 Bride
4.9 Équipement de série
Vis avec écrous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Écran isolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Vis de fixation capot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 3
Passe-câbles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Charnière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Fiche à 7 pôles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Fiche à 4 pôles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Notice d'instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Catalogue des pièces détachées . . . . . . . . . . . . . . . . . . . . . N. 1
20146144
Description technique du brûleur
13 Prise de pression (+)
14 Tête de combustion
15 Électrode-sonde
16 Moteur d'ouverture du volet d'air
17 Prise 4 pôles pour 2ème allure
10
F
Le passe-câbles et la vis de fixation du capot four-
nis doivent être montés du même côté de la
rampe gaz.
ATTENTION
Vérifier l'accessibilité aux vis de fixation du capot
une fois le brûleur installé. Éventuellement les
remplacer par celles fournies.
20065574
Fig. 4
