Raccordement électrique
46

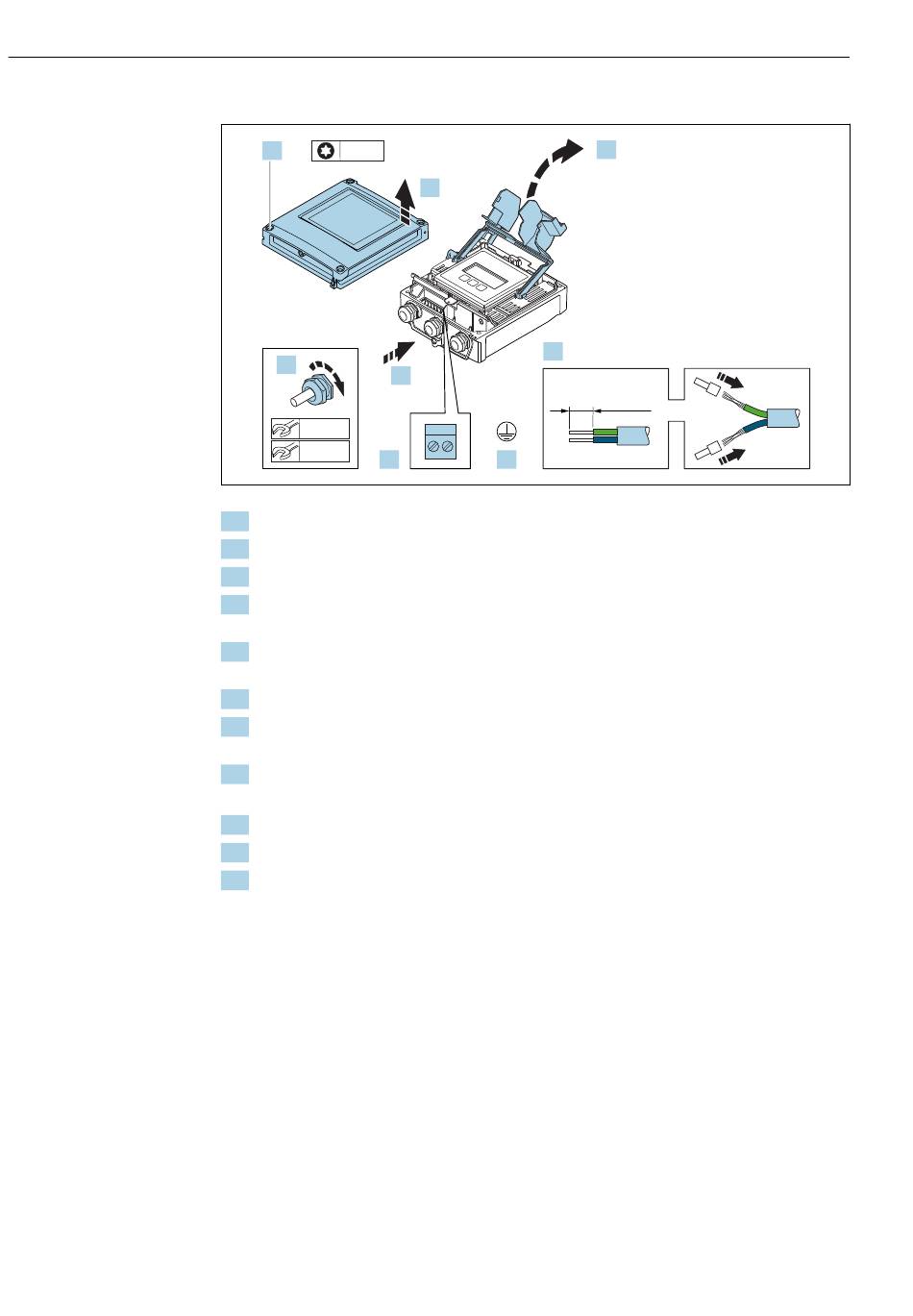

Raccordement du câble de raccordement au transmetteur
1. 4 x TX 20 TX 20
8.
22 mm
24 mm
7.
1. Desserrer les 4 vis de fixation du couvercle du boîtier.
2. Ouvrir le couvercle du boîtier.
3. Ouvrir le cache-bornes.
4. Passer le câble à travers l' e ntrée de câble. Ne pas retirer la bague d' é tanchéité de
l' e ntrée de câble, afin de garantir l' é tanchéité.
5. Dénuder le câble et ses extrémités. Dans le cas de câbles toronnés, sertir des
extrémités préconfectionnées.
6. Connecter la terre de protection.
7. Raccorder le câble conformément à l' o ccupation des bornes du câble de raccordement
→  42.
8. Serrer fermement les presse-étoupe.
 Ainsi se termine le raccordement du câble de raccordement.
9. Fermer le couvercle du boîtier.
10. Serrer la vis d' a rrêt du couvercle de boîtier.
11. Une fois le raccordement du câble de raccordement terminé :
Raccorder le câble de signal et le câble d' a limentation →  47.
2.
5.
4.
6.
Proline Promass P 500 HART
3.
10 (0.4)
