FONCTIONNEMENT
REGULATEUR ET CONTROLE

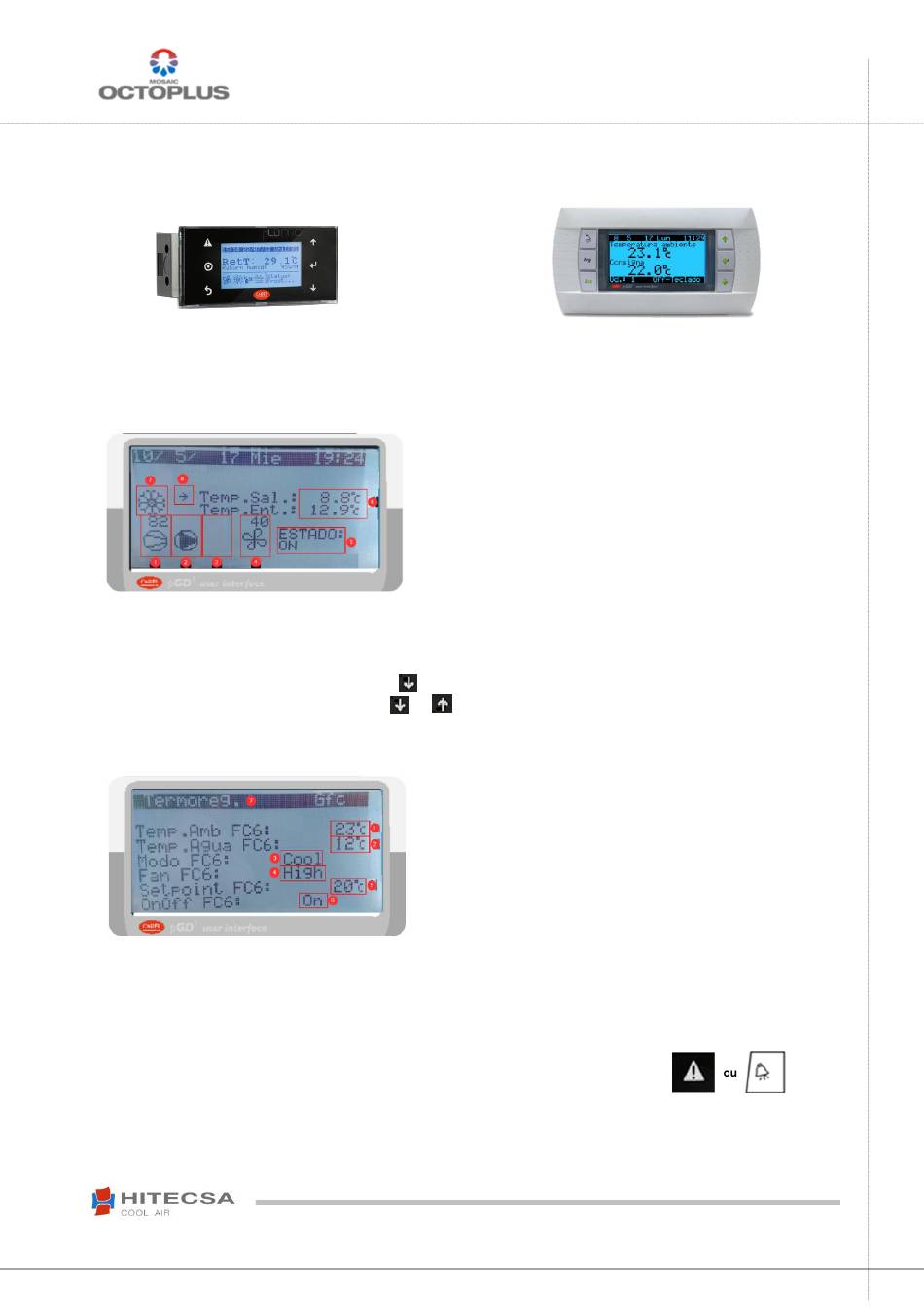

Régulateur Mini pGD ou pGD1
Une fois l'appareil configuré et mis en marche, l'utilisateur pourra contrôler l'installation avec les thermostats ou les
télécommandes de chaque unité intérieure ou bien à partir de l'écran du Mini pGD.
L'écran principal du pGD affiche les données de l'appareil.
Réglage des unités intérieures
A partir de l'écran principal, appuyer sur la touche
intérieures configurées. Appuyer sur les touches
écrans.
Retourner à l'écran principal en appuyant sur ESC.
Reset des alarmes critiques
L'écran principal affiche OFF-AL lorsqu'une alarme critique a provoqué l'arrêt l'appareil que ce soit temporairement ou
de façon permanente.
L'appareil se remettra en marche automatiquement selon le type d'alarme (consulter le tableau des alarmes) lorsque la
cause de l'arme aura disparu.
Si l'alarme demande un réarmement manuel, la réinitialiser en appuyant 2 fois sur le bouton:
Une fois l'alarme désactivée, le mode de fonctionnement sera à nouveau normal qu'il soit
en OFF ou en ON.
1.
Vitesse du compresseur en %
2.
Etat de la pompe
3.
Zone réservée aux messages comme par exemple (dégivrage,
etc...)
4.
Vitesse du ventilateur extérieur
5.
Etat du système:
ON – Une des unités intérieures est en marche.
OFF-HOR – Système arrêté selon horaire programmé
OFF-DIN - Système arrêté par commande arrêt/marche externe
OFF-TECL – Aucune des unités intérieures en marche
OFF-AL - Système arrêté pour alarme critique
Température d'entrée et de sortie eau
6.
7.
Mode de fonctionnement (selon les unités intérieures)
8.
Indication de sonde de régulation du groupe.
(descendre) pour arriver aux écrans de contrôle des unités
et
(Monter et descendre) pour se déplacer entre tous les
1.
Température ambiante unité intérieure
Température de l'eau unité intérieure
2.
3.
Mode de fonctionnement, le modifier à partir du pGD ou
de la télécommande de l'utilisateur.
4.
Vitesse du ventilateur, la modifier à partir du pGD ou de
la télécommande de l'utilisateur.
Point de consigne ('Setpoint'), le modifier à partir du
5.
pGD ou de la télécommande de l'utilisateur.
6.
On/off, modifier la position à partir du pGD ou de la
télécommande de l'utilisateur.
La mention MASTER sera affichée pour l'unité choisie
7.
comme telle.
MOSAIC - OCTOPLUS
SYSTEME DE CLIMATISATION MULTIZONE
INVERTER HORIZONTAL
09.18 207733 Rev.101
43
