FONCTIONNEMENT

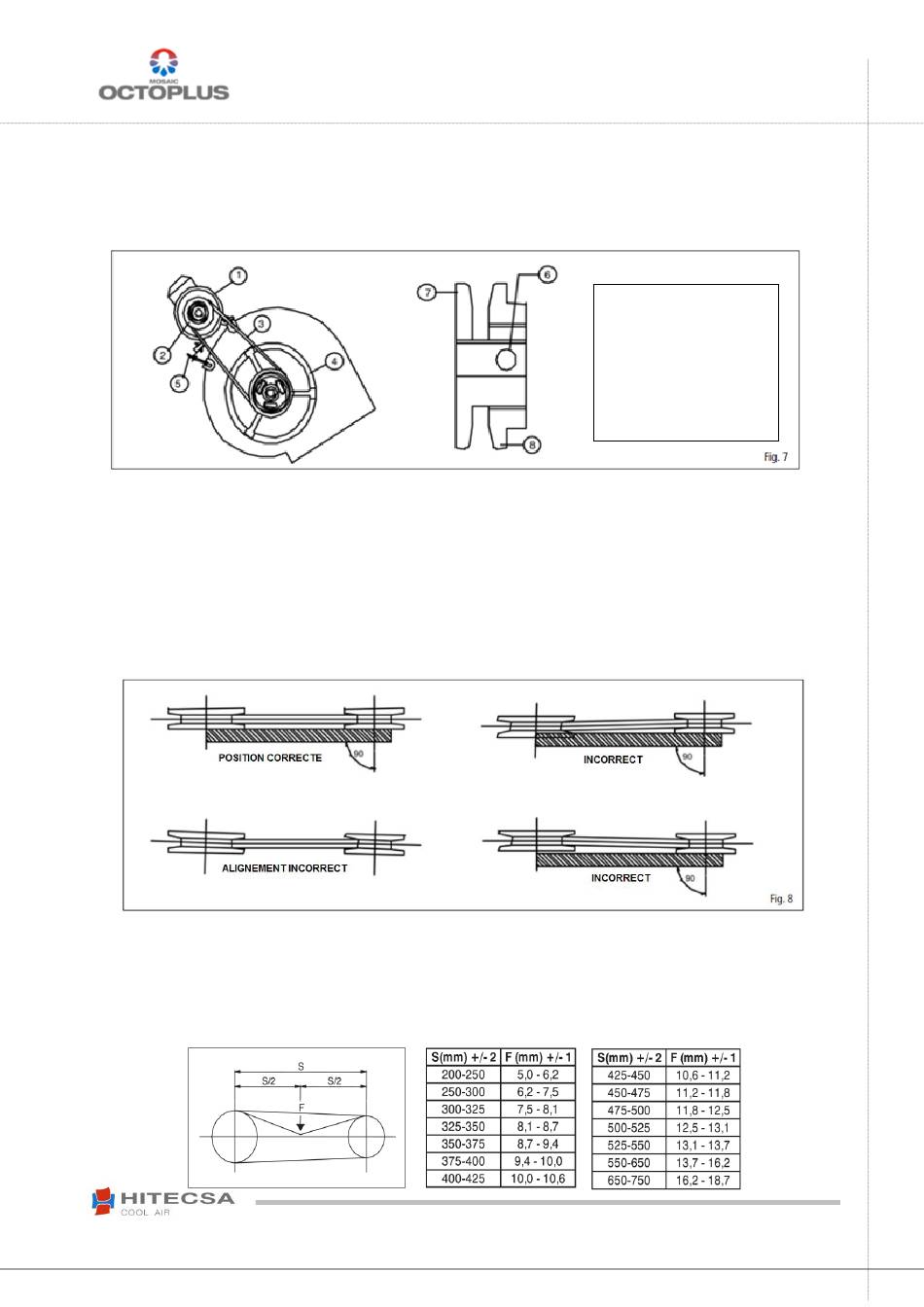

RÉGLAGE DE LA TRANSMISSION DU VENTILATEUR INTÉRIEUR
(Uniquement pour VENTILATEURS avec transmission par poulies)
Régler la transmission de façon à ce que la consommation du moteur intérieur atteigne sa valeur nominale.
Si le niveau de consommation est inférieur à cette valeur nominale le flux d'air de l'unité est trop faible.
Changement de vitesse du moteur:
Retirer la courroie en faisant d'abord glisser le moteur sur son socle (ou en desserrant la vis d'ajustage) pour
1.
détendre la courroie.
2.
Desserrer les vis de blocage de la poulie du moteur et faire pivoter la partie mobile. Elargir ou rétrécir selon
besoin (Elargir: Réduit la vitesse).
3.
Serrer les vis de blocage.
Installer la courroie dans le canal de la poulie. Le rétrécissement ou l'élargissement de la poulie peut entraîner
4.
le remplacement de la courroie d'origine par une autre courroie de même profile mais de longueur adaptée.
Ajuster la tension avec la vis d'ajustage. Serrer la courroie avec la vis de serrage ou faire glisser le moteur
selon le cas.
-
Aligner les poulies du moteur et du ventilateur:
1.
Desserrer les vis de blocage de la poulie du ventilateur.
Faire glisser la poulie du ventilateur par l'axe et aligner avec le moteur en utilisant une règle pour garantir une
2.
ligne parallèle avec la courroie.
3.
Serrer les vis de blocage de la poulie du ventilateur.
Régler la tension de la courroie
1.
Desserrer la grille de la place de montage du moteur et la faire glisser
2.
La flexibilité de la courroie est calculée en millimètres en divisant la valeur S par 40.
:
MOSAIC - OCTOPLUS
SYSTEME DE CLIMATISATION MULTIZONE
INVERTER HORIZONTAL
1.
Moteur
2.
Poulie motrice
3.
Courroie
4.
Poulie
Ventilateur
Vis d'ajustage
5.
6.
Vis de blocage
7.
Partie fixe
8.
Partie mobile
09.18 207733 Rev.101
41
