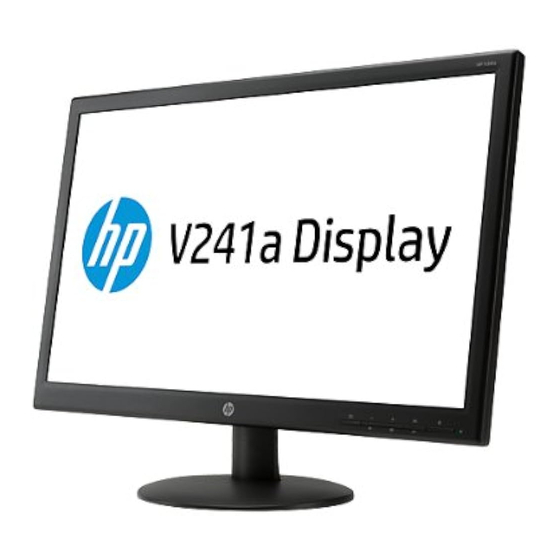

- Page 1 Moniteur rétroéclairé à LED HP V241a/V241 Guide d’utilisation...
- Page 2 Microsoft Corporation aux États-Unis et/ou dans d’autres pays. Les seules garanties pour les produits et les services HP sont celles inclues dans les déclarations de garanties expresses accompagnant les dits produits et services. Rien, dans le présent contenu, ne doit être interprété...
-
Page 3: Caractéristiques
Support Cordon électrique Câble VGA Câble DVI (en option) Câble audio (uniquement pour le modèle V241a) Documentation et disque du logiciel Poster de mise en route Certificat de garantie (en option) Si l ’un de ce s éléments était manquant, v euillez co ntacter v otre r evendeur pour de l ’assistance technique et un service personnalisé. -
Page 4: Installez Le Socle
Chapitre II. Installation 2.1 Installez le socle Veuillez suivre les étapes illustrées ci-dessous pour installer le socle. -
Page 5: Connectez Votre Moniteur À Votre Ordinateur
Pendant l’installation, veuillez soutenir le cadre avant avec la main au niveau de son centre de gravité pour éviter toute chute et dégâts au moniteur. Vue d’ensemble des ports du moniteur : Entrée d’alimentation secteur CA Entrée signal AUDIO (uniquement pour le modèle V241a) Entrée signal DVI Entrée signal VGA... -
Page 6: Démontez Le Socle Avant Transport
2.3 Démontez le socle avant transport Appuyez sur le bouton clip du socle et enlevez le socle du support. -
Page 7: Vue D'ensemble Du Moniteur
Si le menu OSD est inactif, appuyez pour activer la barre de réglage du volume. Remarque : la fonction volume est uniquement disponible pour le modèle V241a Plus/entrée Si le menu OSD est actif, appuyez pour naviguer en avant dans le menu O SD ou pour aug menter l e n iveau de s réglages. -
Page 8: Chapitre Iv. Instructions D'utilisation
Chapitre IV. Instructions d’utilisation Interrupteur d’alimentation MARCHE/ARRÊT Appuyez sur ce bouton pour allumer/éteindre votre moniteur. Remarque : L’interrupteur MARCHE/ARRÊT ne débranche pas votre moniteur de la tension secteur. Pour débrancher complètement la tension secteur, veuillez enlever la fiche secteur de la prise. Témoin d’alimentation Le LED d’alimentation est bleu lorsque le moniteur fonctionne normalement. - Page 9 Instructions d’utilisation de l’OSD Option du menu Option du Icône Remarque principal sous-menu Pour régler le niveau de luminosité Luminosité de l’écran. La plage d’usine par défaut est 90. Pour régler le niveau de contraste Contraste de l’écran. La plage d’usine par défaut est 80.
- Page 10 et des personnages plus nets et plus vivants (applicable sur l’entrée VGA seulement) Pour régler la position horizontale Position horizontale d’une image (applicable sur l’entrée VGA seulement) Pour régler la position verticale Position verticale d’une image (applicable sur l’entrée VGA seulement) Sélectionne la méthode qui détermine la façon dont les informations affichées sur le...
- Page 11 d’usine par défaut est de 13. Transparence OSD – Pour régler la transparence et permettre Transparence OSD l’affichage des informations de fond en transparence sous l’ OSD. (plage : 0~7) Pour régler la durée d’affichage de l’OSD (en secondes) après le Délai OSD dernier appui sur le bouton.
- Page 12 “Arrêt”, il reste éteint en permanence. 1. Pour régler le volume du haut-parleur. La plage d’usine Audio (V241a par défaut est 90. uniquement) 2. Autotest du haut-parleur : Une fonction de test audio en interne est également prévue.
- Page 13 Régler heure de mise en marche – Pour régler l’heure à laquelle votre moniteur doit sortir du mode veille. Minuterie – Pour régler l’état “Marche’ ou “Arrêt” de la minuterie de veille. Le réglage par défaut est “Arrêt”. Veille immédiate – Pour activer le mode veille pour votre moniteur Sélectionne la langue dans laquelle le menu OSD est affiché.
-
Page 14: Informations Techniques
Chapitre V. Informations techniques Mode d’affichage prédéfini en usine Critère Résolution Fréquence Fréquence verticale horizontale 640X480 @60 Hz 31,469 59,94 720X400 @70 Hz 31,469 70,087 800X600 @60 Hz 37,879 60,317 1024X768 @60 Hz 48,363 60,004 1280X720 @60 Hz 45,00 60,00 1280X1024 @ 60 Hz 63,981 60,02... -
Page 15: Spécifications Du Produit
Temps de réponse 5 ms Couleurs affichables 16.7 16,7M Puissance (max) V241a : 30 W, V241 : 26W Environnement opérationnel Température : 5-35 ℃ ; humidité : 20% ~ 80% Environnement de stockage Température : -20-60℃ ; humidité : 5% ~ 95%... -
Page 16: Connecteur Du Câble De Signal
5.3 Connecteur du câble de signal BROCHE Signal Signal rouge Signal vert Signal bleu Masse Câble de test Masse signal rouge Masse signal vert Masse signal bleu 5 VCC Vide Masse SDA (pour DDC) Synchronisation horizontale Synchronisation verticale SCL (pour DDC) Interface VGA... - Page 17 BROCHE SIGNAL TMDS Donnée 2 - TMDS Donnée 2+ TMDS Donnée 2 / 4 Blindage TMDS Donnée 4 - TMDS Donnée 4+ Fréquence DDC Donnée DDC Pas de connexion TMDS Donnée 1 - TMDS Donnée 1+ TMDS Donnée 1 / 3 Blindage TMDS Donnée 3 - TMDS Donnée 3+ Alimentation +3,3 / +5 V (du PC)
- Page 18 CANAL AUDIO GAUCHE CANAL AUDIO DROIT MASSE MASSE Interface audio (V241a uniquement) TERMINAL NO. Test de la dalle Le taux de pixels valides sur chaque écran LCD atteint 99.99% ou plus. Cependant, moins de 0.01% des pixels peuvent provoquer l’affichage de points sombres sur l’écran.
-
Page 19: A Consignes De Sécurité Et D'entretien
également d’importantes informations sur la sécurité électrique et mécanique. Ce guide est disponible sur le Web à l’adresse http://www.hp.com/ergo et / ou sur le CD de documentation, si un exemplaire est inclus avec le moniteur. - Page 20 Précautions de sécurité Utilisez uniquement une source d’alimentation et une connexion compatibles avec ce moniteur, □ comme indiqué sur l’étiquette / la plaque arrière du moniteur. Assurez-vous que l’ampérage total des appareils branchés sur la prise de courant ne dépasse □...
-
Page 21: Consignes D'entretien
’espérance de v ie d e v otre m oniteur e n ut ilisant u n éc onomiseur d’écran et en éteignant le moniteur lorsqu’il n’est pas utilisé. Remarque : La garantie HP ne couvre pas les moniteurs avec une image rémanente. Les fentes et ouvertures du boîtier sont prévues pour la ventilation. Ces ouvertures ne ... -
Page 22: B Avis Des Organismes De Réglementation
Modifications La FCC exige que l’utilisateur soit averti que toute modification apportée à cet appareil qui n’est pas expressément approuvée par HP peut annuler le droit de l’utilisateur à utiliser l’équipement. Câbles Pour maintenir la conformité avec les règles et la réglementation de la FCC, les connexions à cet appareil doivent être effectuées avec des câbles blindés ayant des capots de connecteurs métalliques RFI / EMI. -
Page 23: Canadian Notice
GmbH, Dept./MS:HQ-TRE, Herrenberger Strasse 140, 71034 Boeblingen, ALLEMAGNE. Avis ergonomique allemand Les produits HP arborant le logo « GS », lorsqu’ils font partie d’un système comprenant des ordinateurs, des claviers et des moniteurs de marque HP avec logo « GS », respectent les exigences ergonomiques applicables sous cette norme. - Page 24 6 pieds (1,8 m) et 12 pieds (3,6 m). Si vous avez des questions au sujet du type de cordon d’alimentation à utiliser, contactez un prestataire de services agréé HP. Le cordon d’alimentation doit cheminer de sorte qu’il n’est pas susceptible d’être piétiné ou pincé...
- Page 25 Substances chimiques HP s’engage à fournir à ses clients des informations sur les substances chimiques utilisées dans les produits HP, en respect des réglementations légales telles que REACH (Règlement CE n° 1907/2006 du Parlement européen et du Conseil). Un rapport d’information chimique sur ce produit peut être trouvé...
-
Page 26: C Dépannage
Pour les systèmes HP et Compaq, vous pouvez télécharger les derniers pilotes de ca rte gr aphique app licables sur : www.hp.com/support. Pour l es autres systèmes, visitez le site correspondant à votre carte graphique. Le Plug-and-play n’est pas... -
Page 27: Contacter L'assistance
(disponible sur la plupart des claviers). Le LED s’allume ou s’éteint. Contacter l’assistance Vous pouvez co ntacter l e se rvice à l a cl ientèle en v isitant l e si te HP d ’assistance t echnique sur : www.hp.com/support Sélectionnez l e p ays / t erritoire o ù...
