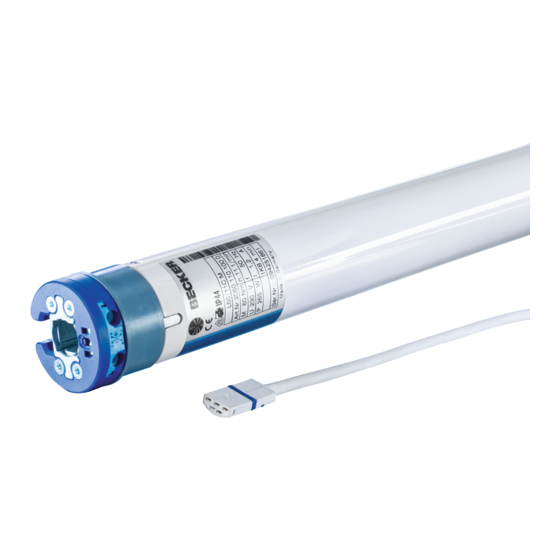

Notice de montage et d'utilisation
fr
Moteurs de volet roulant et de protection solaire à
fin de course mécanique
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
2010 300 333 0k 27/01/2020
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Table des Matières
Manuels Connexes pour Becker M04
Sommaire des Matières pour Becker M04
- Page 1 P3-30...L120-11 Modèle: M04 Notice de montage et d’utilisation Moteurs de volet roulant et de protection solaire à fin de course mécanique Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur.
-
Page 2: Table Des Matières
Sommaire Généralités.................................. 3 Garantie .................................... 3 Consignes de sécurité................................ 4 Remarques pour l’utilisateur ............................ 4 Remarques pour le montage et la mise en service ...................... 4 Utilisation conforme ................................ 6 Montage et démontage du câble de connexion enfichable ...................... 6 Montage du câble de connexion enfichable........................ -
Page 3: Généralités
Généralités Ces moteurs tubulaires sont des équipements de qualité supérieure présentant les caractéristiques suivantes : • Pour une utilisation dans le domaine des volets roulants • Pour une utilisation dans le domaine des protections solaires • Réglage facile des commutateurs de fin de course au niveau du moteur •... -
Page 4: Consignes De Sécurité
Consignes de sécurité Les consignes de sécurité et avertissements suivants ont pour but de prévenir les risques et d’éviter les dommages corporels et matériels. Remarques pour l’utilisateur Remarques générales • Pendant le nettoyage, la maintenance et le remplacement de pièces, le moteur doit être débranché de la source d’alimentation électrique. - Page 5 • Montez l’interrupteur avec préréglage ARRÊT à portée de vue du produit motorisé, mais éloigné des pièces mobiles, à une hauteur supérieure à 1,5 m. Celui-ci ne doit pas être accessible au public. • Les dispositifs de commande fixes doivent être installés de manière visible. •...
-
Page 6: Utilisation Conforme
Utilisation conforme Le type de moteur tubulaire décrit dans la présente notice est exclusivement destiné au fonctionnement d’installations de volets roulants et de protections solaires. Nous recommandons d’utiliser les moteurs d’une vitesse supérieure à 17 tr/min. exclusive- ment pour les systèmes de protections solaires (écrans). Utilisez uniquement les vis EJOT Delta PT 40x12 WN 5454 Torx (9900 000 545 4) pour fixer les pièces de connexion au moteur Ø 35 mm PXX/XX. -
Page 7: Démontage Du Câble De Connexion Enfichable Pour Moteurs Tubulaires
Démontage du câble de connexion enfichable pour moteurs tubulaires Prudence Coupez l’alimentation électrique avant de démonter le câble de connexion. Ø35 Ø45 / Ø58 Insérez un tournevis plat adapté à mi-chemin entre l’ergot et la Insérez un tournevis plat adapté au centre jusqu’en butée dans languette d’arrêt, de manière à... -
Page 8: Montage
Montage Montage du moteur Attention Pour la mise du moteur dans l’axe, utilisez exclusivement les composants figurant dans le catalogue d’accessoires mécaniques en vigueur du fabricant du moteur. L’installateur doit s’assurer avant le montage que la maçonnerie ou le système à motoriser sont suffisamment solides (couple du moteur plus poids du tablier/de la toile). -
Page 9: Démontage De La Roue Avec Dispositif De Blocage Sur Le Tube De Sortie
Démontage de la roue avec dispositif de blocage sur le tube de sortie Démontage à l’aide de l’outil de démontage, réf. 4930 300 606 0 Démontage à l’aide d’une pince à long bec Montage et démontage de la roue avec dispositif de blocage de la roue séparé Montage et démontage de la roue avec raccord vissé... - Page 10 Axes ronds : Mesurez la came de la couronne (X, Y). Retirez ensuite le tube côté moteur pour pou- voir insérer la came de la couronne dans l’axe. La came de la couronne ne doit pas avoir de jeu par rapport à l’axe. Nous recommandons, pour garantir une transmission sûre du couple de rotation avec des axes ronds, de visser la roue sur l’axe (voir tableau ci-dessous).
-
Page 11: Réglage Des Positions De Fin De Course
Réglage des positions de fin de course Fin de course supérieure Fin de course inférieure Fin de course inférieure Fin de course supérieure Réglage de la fin de course inférieure 1. Avant de raccorder le tablier/la toile à l’axe, laissez tourner le moteur dans le sens de la DESCENTE jusqu’à ce qu’il se coupe automatiquement. -
Page 12: Remarques À L'attention De L'électricien Spécialisé
Remarques à l’attention de l’électricien spécialisé Les moteurs tubulaires avec fin de course mécanique ne doivent en aucun cas être montés en parallèle. Pour piloter simultané- ment plusieurs moteurs, utilisez les commandes correspondantes du fabricant du moteur. Pour commander la montée et la descente, utilisez le conducteur extérieur L1. Ne raccordez pas directement d’autres appareils ou consommateurs (lampes, relais, etc.) sur les câbles de connexion des moteurs. -
Page 13: Caractéristiques Techniques Ø45
Caractéristiques techniques Ø45 Moteur tubulaire R7-85 R8-17 R12-11 R12-17 R15-17 R20-11 R20-17 Modèle Type Couple nominal [Nm] Vitesse de sortie [tr/min] Plage des commutateurs de 38 tours fin de course Tension de raccordement 230 V CA / 50 Hz Puissance connectée [W] 1440 Consommation de courant 1,18... -
Page 14: Caractéristiques Techniques Ø58
Caractéristiques techniques Ø58 Moteur tubulaire L44-14 L50-11 L50-17 L60-11 L60-17 Modèle Type Couple nominal [Nm] Vitesse de sortie [tr/min] Plage des commutateurs de fin 36 tours de course Tension de raccordement 230 V CA / 50 Hz Puissance nominale [W] Consommation de courant no- 1,20 1,05 1,40... -
Page 15: Exemples De Raccordement
Exemples de raccordement Commande avec un commutateur/interrupteur Commande centrale, de groupes ou individuelle avec le Centronic UnitControl UC42 Central Appareil de Secteur 230 V / 50 Hz commande Câble central 230 V / 50 Hz (raccordement d’autres commandes) Groupe 230 V / 50 Hz Individuel Individuel 230 V / 50 Hz... -
Page 16: Déclaration De Conformité
Déclaration de conformité 16 - fr...
