Montage
5.5 Alignement et fixation
● Montage sur bride IM B30 (montage dans un ventilateur minier ou ventilateur tubulaire)
Pour le montage de la machine dans l'unité d'équipement, utilisez toutes les équerres de
montage côté D et côté N ou les 8 alésages de la carcasse.
Pour éviter un désaccouplement lors de l'exploitation normale ou en situation de défaut,
utilisez des moyens de sécurisation appropriés.
Respectez la force de traction et la force de compression maximales par équerre de
montage.

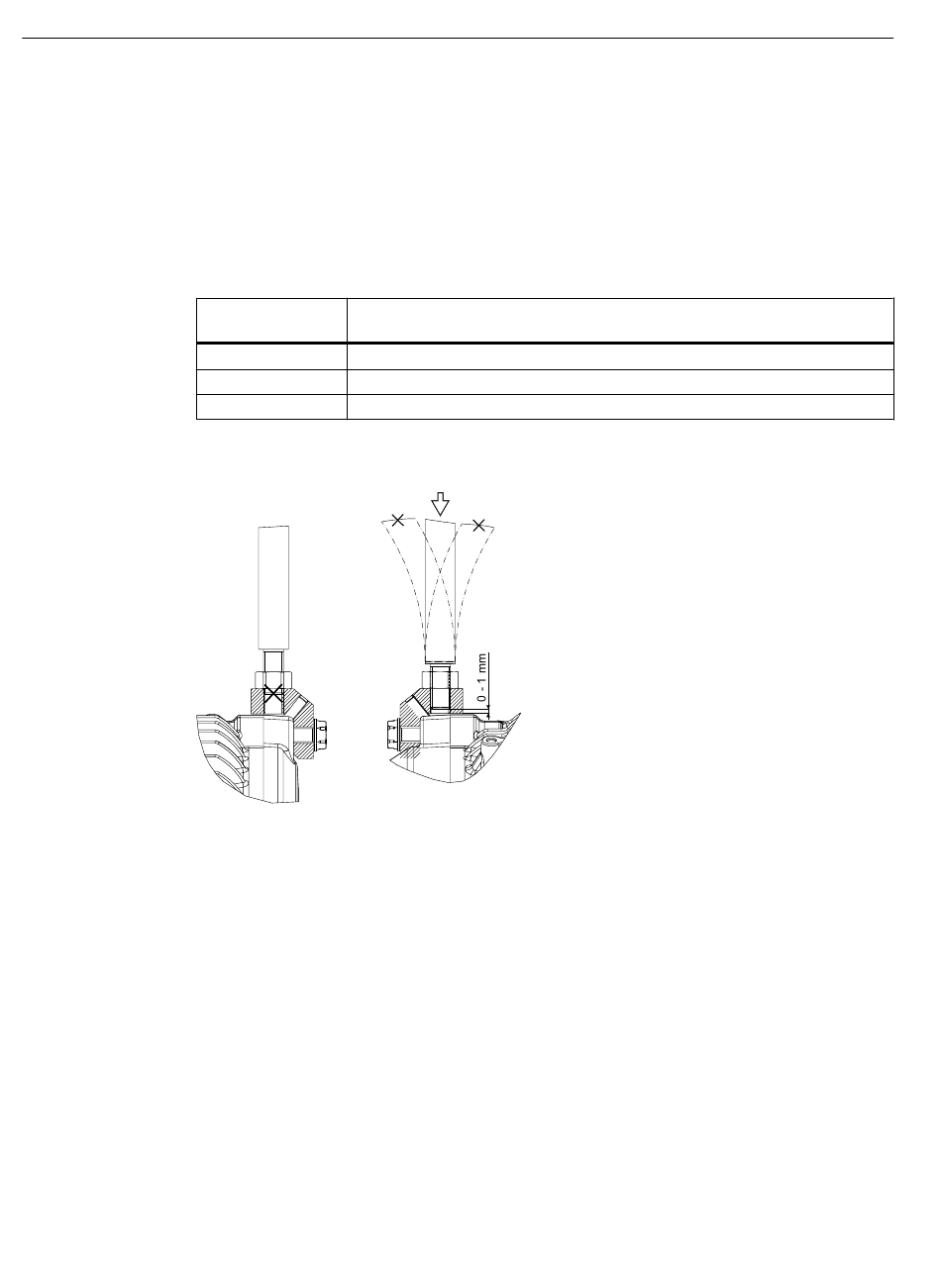

● Fixez l'entretoise radiale dans les filetages prévus à cet effet.
● Vissez-la entièrement dans le filetage.
50
Taille de construc‐
tion
80 ... 90
100 ... 112
132 ... 160
Force de traction et force de compression par équerre
1500 N
2000 N
3000 N
Instructions de service, 03/2016, 5 610 80000 50 018
Moteurs de désenfumage
