la Minerva C/E INS 22 Notice D'utilisation page 21

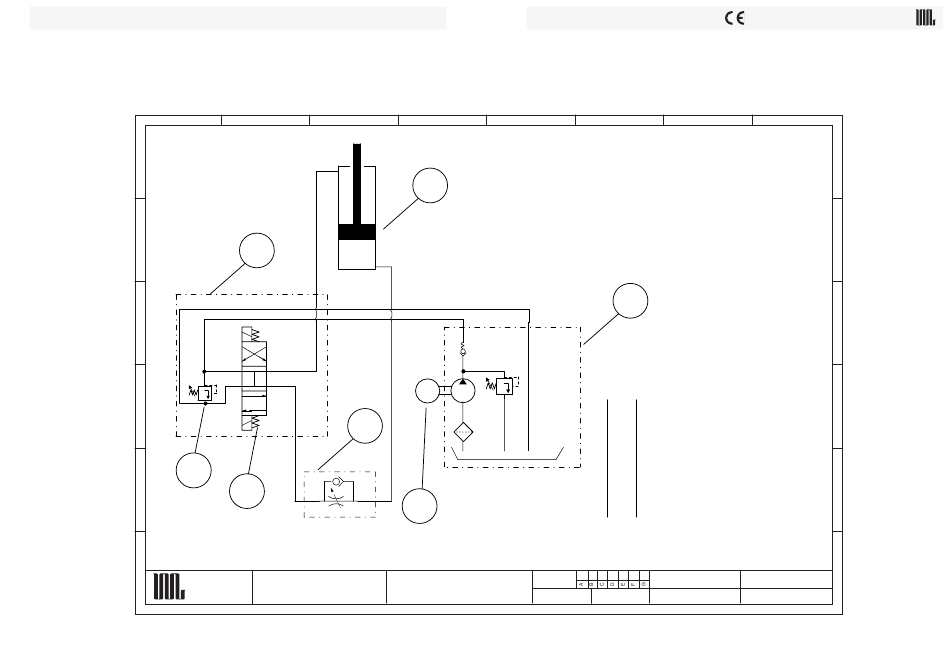

Schema oleodinamico /Oleodinamic Power Diagram / Schéma olèodinamique
1 2
A
B
3
C
D
7
6
E
F
DENOMINAZIONE:
®
la Minerva
di Chiodini Mario s.r.l.
C/E INS22 - C/E INS32
21
3 4 5
2
M
4
5
DESCRIZIONE:
SCHEMA OLEODINAMICO CON COMANDO
ELETTROVALVOLE
PROPRIETA' INTERNA - RIPRODUZIONE VIETATA
6 7
1
7 1 FDFPMDC40P20-v.max cart.50-220bar
6 1 AVADC3E02CMS11
5 1 motore el.B14 gr.80-fornitura Cliente
4 1 TOFT257/5-14 regolatore di flusso bidir.
3 1 OTBSA06BPLZ base CETOP3 pred.v.max
2 1 FZMINER002 cilindro oleod.
1 1 HYS4000103.000 minic.pred.motore gr.80
q.tà codice
pos.
DATA: 28/07/2006
-
MODIFICHE: DISEGNO N°:
POS. ARCH.: DATA: DISEGNATORE:
09/10/01 A.S.C.
8
A
B
C
D
E
REV.:
F
NOTE:
FOGLIO:
1 DI 1
