REPARATION

13 REPARATION
13.1

Remplacement de la vanne de process type 2000

DANGER !
Risque de blessures dû à la présence de haute pression dans l'installation !
 Avant de desserrer les conduites et les vannes, couper la pression et purger les
conduites !
REMARQUE !
Dysfonctionnement dû à l'inversion des raccords de tuyau
 Avant de desserrer les flexibles enfichables, repérez la correspondance entre flexible et
connecteur afin d'éviter toute inversion des raccords lors du remontage.

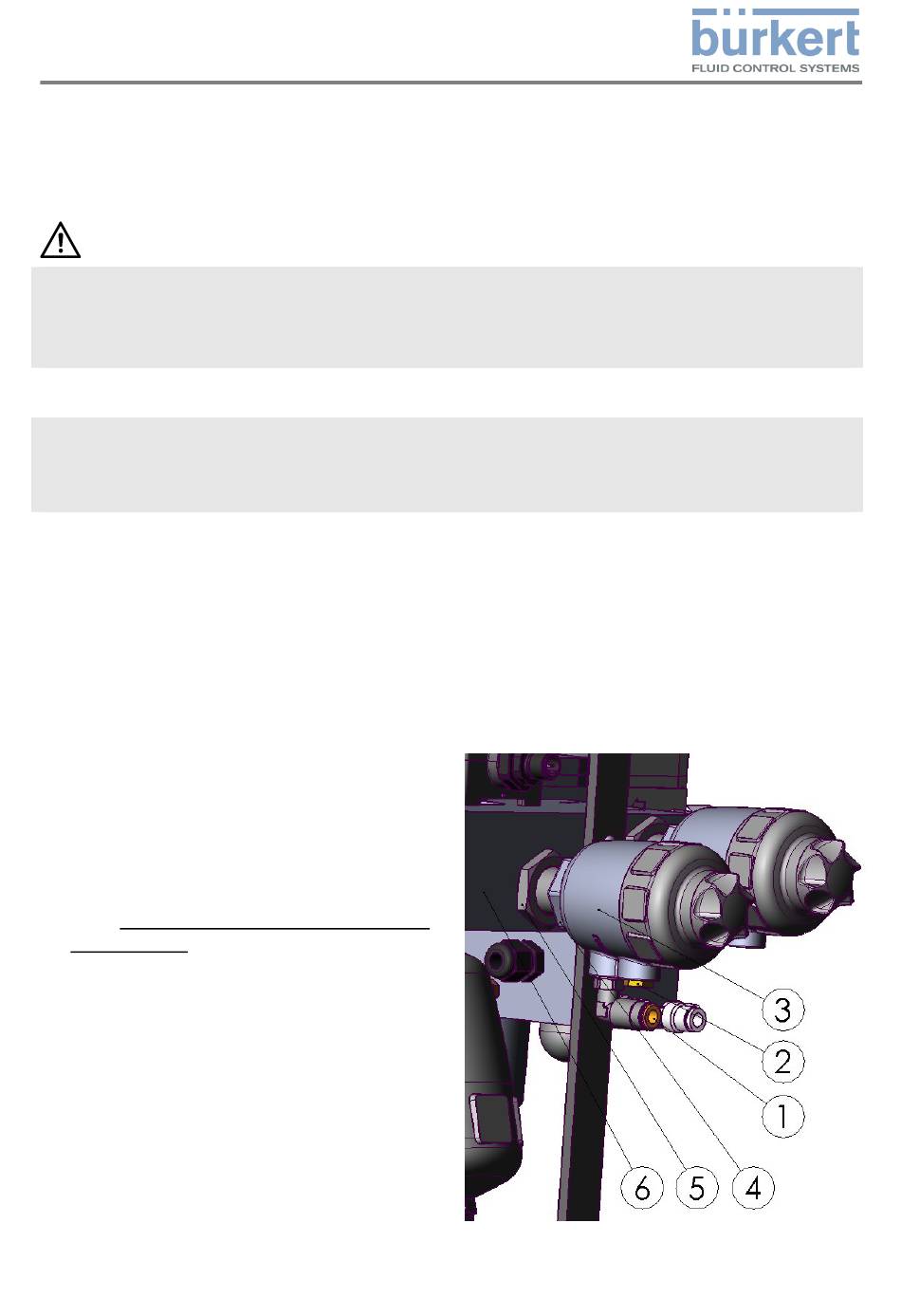

 Retirer le flexible pneumatique du raccord de flexible (1).
 Démonter le silencieux (2) et le raccord de flexible.
 Dévisser la vanne (3) sur le mamelon en laiton (5) à l'aide d'une clé plate SW30.
 Retirer le joint graphite du bloc de vanne et nettoyer le point d'étanchéité.
 Insérer un joint neuf dans le bloc de vannes (6).
 Visser un actionneur de vanne neuf :
Couple de serrage : (45 ± 3) Nm
La position correcte des raccords d'air de
pilotage peut être réglée sans pallier en
tournant l'actionneur.
 Placer l'actionneur dans la position
souhaitée à l'aide d'une clé plate SW30
en le tournant dans le sens des aiguilles
d'une montre au six pans du boîtier (4).
 Visser le raccord de flexible dans le
raccord d'air de pilotage inférieur :
Couple de serrage : 6 Nm
 Visser le silencieux dans le raccord d'air
de pilotage supérieur :
Couple de serrage : 2 Nm
 Enficher le raccord pneumatique dans le
raccord de flexible.
 Contrôler le fonctionnement et l'étanchéité
du Master Jet.
