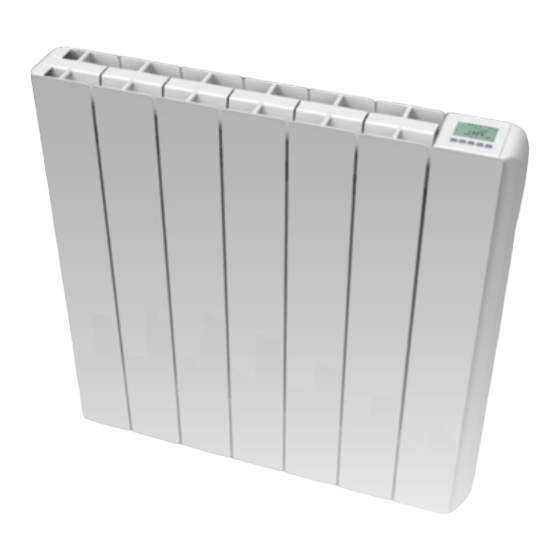

- Page 1 IST 03 P 045 - 02 MANUEL D’INSTALLATION ET D’ENTRETIEN * 3 ans l e thermostat e t 10 ans le corps de chau ffe ALIDEA FD58 Radiateur aluminium à inertie fluide avec thermostat digital programmable ALIDEA 4, 5 4, 5 ø...
- Page 2 GUIDE D’INSTALLATION RAPIDE DU RADIATEUR: Le positionnement du radiateur doit tenir compte “3. AVERTISSEMENTS” et “4.1 Spécifications pour l’installation dans la salle de bains” . Vérifier le contenu de la boîte. Visser l’entretoise sur les montants du support avec les vis fournies Entretoise Crochet supérieur...
- Page 3 Insérer les 4 chevilles (non fournies, adaptées au matériau du mur) Insérer les vis dans les chevilles. dans les trous. ...
- Page 4 Pour relier le radiateur au circuit électrique, Voir “4. BRANCHEMENTS ÉLECTRIQUES”. Accrocher le radiateur aux crochets supérieurs , faire pivoter doucement le radiateur. Les blocages inférieurs doivent bloquer le radiateur et empêcher tout mouvement de celui-ci. ...
- Page 5 Le chiffre du jour de la semaine clignote : programmer le jour de la semaine avec les touches puis valider avec la touche sachant que : lundi lundi mardi mardi mercredi mercredi jeudi jeudi vendredi vendredi samedi samedi dimanche dimanche 2ème écran : réglage du jour, du mois et de l’année.
-
Page 6: Table Des Matières
Chères clientes, cher clients, Nous vous remercions d’avoir acheté l’un de nos produits et nous espérons qu’il saura vous donner entière satisfaction. Nous vous conseillons de lire attentivement la notice, car elle contient des indications importantes concernant les consignes de sécurité sur l’utilisation et l’entretien du radiateur. -
Page 7: Caractéristiques
1. CARACTÉRISTIQUES 1.1 CARACTÉRISTIQUES DE L’APPAREIL L’appareil satisfait les exigences de la norme NF Électricité. IP24 : appareil protégé contre les projections d’eau Classe II : double isolation Puissance n° Largeur Hauteur Profondeur Poids net ALIDEA éléments FD5810 1000 FD5815 1500 18,8 FD5818... -
Page 8: Avertissements
3. AVERTISSEMENTS RAPPELS: Sur le radiateur est apposée une étiquette qui reporte le symbole illustré ci-contre, dont la signification est la suivante: Afin d’éviter une surchauffe de l’appareil, NE PAS COUVRIR LE RADIATEUR. Il ne faut en aucun cas : - couvrir, même partiellement, le radiateur ;... -
Page 9: Branchements Électriques
4. BRANCHEMENTS ÉLECTRIQUES IMPORTANT • En cas d’installation ou d’entretien, vérifier que le radiateur soit hors tension. • Tenir hors tension le radiateur jusqu’à l’achèvement du montage et la correcte clôture du boîtier. • Après montage ou entretien vérifier que le boîtier soit solidement fixé au mur. Le radiateur peut être lié seulement au réseau 230 Vac. Respecter les couleurs: Marron Phase Gris ou Bleu Neutre Noir Fil Pilote Attention : Si le câble “fil pilote” de couleur noir n’est pas utilisé, les règles de sécurité imposent de l’isoler et de n’ absolument pas le connecter au fil de terre. -
Page 10: Installation De L'appareil
5. INSTALLATION DE L’APPAREIL Pour obtenir un rendement thermique et un confort d’ambiance optimaux, nous recommandons d’installer le radiateur, si possible, sous une fenêtre ou à proximité d’une zone à déperdition thermique élevée de la pièce à chauffer. Le radiateur doit être impérativement positionné avec le boîtier de régulation en bas à droite. Ne pas installer le radiateur dans une niche ou sous une prise de courant. - Page 11 Choisir où positionner le radiateur, voir “3. AVERTISSEMENTS” et “4.1 Spécifications pour l’installation dans la salle de bains”. En fonction de la position choisie, poser le montant du support sur le sol fini: Marquer avec un crayon la position des 2 trous Les 2 points marqués déterminent la position des 2 vis inférieures pour la fixation du support.
- Page 12 Vérifier avec un niveau que le support soit correctement positionné par rapport aux marques Marquer la position des 2 trous supérieurs puis Selon la nature du matériau du mur, choisissez le mode de fixation adapté. Ici, percer le mur en correspondance des 4 marques précédemment tracées.
- Page 13 Monter les 2 crochets supérieurs sur les 2 montants du support: Monter les 2 blocages inférieurs sur les 2 montants du support. Tourner jusqu’à entendre “Clack”. Pour relier le radiateur au circuit électrique, Voir “4. BRANCHEMENTS ÉLECTRIQUES”. Accrocher le radiateur aux crochets supérieurs , faire pivoter doucement le radiateur.
-
Page 14: Réglage Et Programmation
6. RÉGLAGE ET PROGRAMMATION Affichage Automatique Confort Hors-gel Réduit Arrêt Menu Information Programmes Timer Indicateur de Chauffe Fil pilote Verrouillage Jour courant Lundi =1 Dérogation temporaire Programme hebdomadaire Etapes de programmation sur 24 Heures Clavier L’appareil de régulation est muni de cinq touches, comme on peut le voir sur la figure suivante : Validation Navigation gauche Navigation droite... -
Page 15: Résumé Des Principales Fonctions
2ème écran : réglage du jour, du mois et de l’année. Cet écran apparaît 5 secondes après la validation du jour sur le 1er écran. Toujours en utilisant les touches pour modifier la valeur clignotante et en validant avec la touche , programmer la date du jour, puis le mois et enfin l’année. -
Page 16: Mode Confort
6.3 DESCRIPTION DES MODES DE FONCTIONNEMENT : Remarque importante : Pendant le réglage des modes de fonctionnement, si vous ne touchez pas au clavier pendant plus de 8 secondes, vous revenez au mode de départ. 6.3.1 Mode confort Le mode confort vous permet de régler la température ambiante à... -
Page 17: Mode Hors Gel/Vacances
6.3.3 Mode hors gel / vacances Quand ce mode est activé, la température ambiante ne descend pas en dessous de la température indiquée. Deux possibilités s’offrent à vous : - Vous ne stipulez pas de durée, vous êtes alors en mode hors gel sans limitation de durée. -
Page 18: Mode Timer
6.3.4 Mode Timer Le mode timer vous permet de régler la température sur une durée particulière. Cette fonction peut être utilisée lorsque vous restez à la maison pendant plusieurs jours, ou si vous souhaitez remplacer le programme en cours pendant un certain temps (réception...). Vous pouvez régler la durée soit en minutes soit en heures soit en jours à... -
Page 19: Mode Dérogation Temporaire
6.3.6. Mode dérogation temporaire La dérogation temporaire est uniquement accessible en mode automatique Elle permet de suivre pendant une courte durée une température autre que celle prévue par le mode automatique Par exemple, cette fonction est très utile pour un retour imprévu dans la pièce. Cette nouvelle température sera suivie jusqu’au prochain palier du programme. -
Page 20: Programmes Préétablis Usine
6.3.7.a. Programmes préétablis usine Vous pouvez uniquement consulter ou choisir un programme usine. Pour plus de détails sur les programmes, voir dans le tableau ci-dessous. pour valider votre choix et retourner au menu principal (mode automatique Appuyez sur la touche Détails sur les heures de commutations des programmes usines: Le jour correspond au Lundi... - Page 21 P7: 7H – 19H (Bureau) P8: 8H – 19H & Samedi (Magasin) P9: Weekend (Maison secondaire)
-
Page 22: Programmes Utilisateur
6.3.7.b. Programmes utilisateur (U1 à U4) Conseils concernant la programmation: - La programmation se fera par pas de 30 minutes. (1 palier =>1 période = - le 1er jour du programme est le 1er jour de la semaine ( = Lundi). - Utilisez la touche de navigation pour revenir à... -
Page 24: Menu Information
6.3.8 Menu information Dans ce menu, vous avez accès aux informations techniques du radiateur: - Température - Consommation d’énergie par : • Jour • Semaine • Mois • Année • Total Pour naviguer dans ce menu, utilisez les touches Pas de remise à zéro possible pour toutes les informations dans ce menu. Remarque : dans ce menu, n’utilisez pas les touches de navigation pour vous déplacer. -
Page 25: Mode Arrêt
Consommation électrique du mois en cours en kWh Consommation électrique de chacun des 12 derniers mois en kWh par appuis sur la touche Consommation électrique de l’année en cours en kWh Consommation électrique de chacune des 4 années précédentes en kWh par appuis sur la touche Consommation en kWh depuis la première mise en service. -
Page 26: Mode Fil Pilote
6.3.10 Mode Fil Pilote FP Ce mode est actif quand le radiateur est commandé par une centrale de programmation. FP est affiché en haut à droite accompagné par le symbole de la fonction commandée par le fil pilote. Le mode de fonctionnement réel dépend du signal du fil pilote et le mode sélectionné sur le radiateur, de la manière suivante Ordre sur le fil pilote Mode résultant Confort Confort... -
Page 27: Paramètres Utilisateur
6.3.11.4 Fonction “ITCS” Cette fonction est disponible dans le menu Paramètres utilisateur Le système de contrôle intelligent de la température activera votre installation à l’avance (2 heures maximum) pour assurer l’obtention de la température désirée à l’heure programmée en mode automatique 6.4 Paramètres utilisateur Pour accéder à... -
Page 28: Réglage De L'heure
6.5 Réglage de l’heure : Vous pouvez à tout moment accéder à ce menu de réglage de l’heure et de la date par un appui long de 4 secondes sur la touche OK Les heures clignotent, réglage possible en appuyant sur la Les heures clignotent, réglage possible en appuyant sur la touche touche , validation par la touche... -
Page 29: Nettoyage Du Radiateur
7. NETTOYAGE DU RADIATEUR Pour votre sécurité, avant toute opération d’entretien, couper l’alimentation de votre appareil avant de procéder à son nettoyage. Exécuter les opérations de nettoyage avec le radiateur arrêté et froid. Pour le corps de chauffe, ne pas utiliser de produits abrasifs ou corrosifs, utiliser par exemple de l’eau savonneuse puis essuyer le corps avec un chiffon doux. -
Page 30: Garantie
9. GARANTIE Le radiateur est garanti 3 ans contre tout défaut de fabrication, à compter de la date d’achat: 3 ans le thermostat et 10 ans le corps de chauffe. La garantie sera prise en considération sur présentation de la facture d’achat datée. L’installation doit être conforme aux normes en vigueur et aux règles de l’art. -
Page 31: Déclaration Ce De Conformité
11. DÉCLARATION CE DE CONFORMITÉ DÉCLARATION DE CONFORMITÉ RADIATEURS Á FLUIDE CALOPORTEUR Modèle ALIDEA FD58 LEROY MERLIN Rue Chanzy - Lezennes 59712 LILLE - Cédex 9 sont réalisés conformément aux directives européennes - DIRECTIVE 2006/95/CE du 12 décembre 2006 concernant le rapprochement des législations des États membres relatives au matériel électrique destiné... - Page 32 MANUEL D’INSTALLATION ET D’ENTRETIEN * 3 ans l e thermostat e t 10 ans le corps de chau ffe ALIDEA FD58 Radiateur aluminium à inertie fluide avec thermostat digital programmable ALIDEA 4, 5 4, 5 ø ø LEROY MERLIN Rue Chanzy - Lezennes 59712 LILLE - Cédex 9 Le Producteur se réserve le droit de modifier sans préavis les indications reportées dans la présente notice si cela nous semble opportun, tout en laissant les caractéristiques essentielles inchangées.
