Manuel de référence PICBASIC
OUT
port , Val
OUT
Sortie sur un port
Port est une constante (0~31) ou une variable de type Byte qui représente un N° de port.
Val est une constante (0 ou 1) ou une variable de type Byte.
EXPLICATION
Cette instruction permet de faire passer une broche "I/O" (Port) dès lors configurée en sortie à un niveau logique donné (Val).
EXEMPLE:
10
OUT 0,1
' Place la broche "I/O 0" au niveau logique '1' (+ 5 V)
20
OUT 0,0
' Place la broche "I/O 0" au niveau logique '0' (0 V)
ETAT DU PORT EN SORTIE...
Lorsqu'il est utilisé en sortie, un port de PICBASIC peut générer ou absorber jusqu'à 20 mA env. Ce qui est suffisant pour allumer
directement une Led.

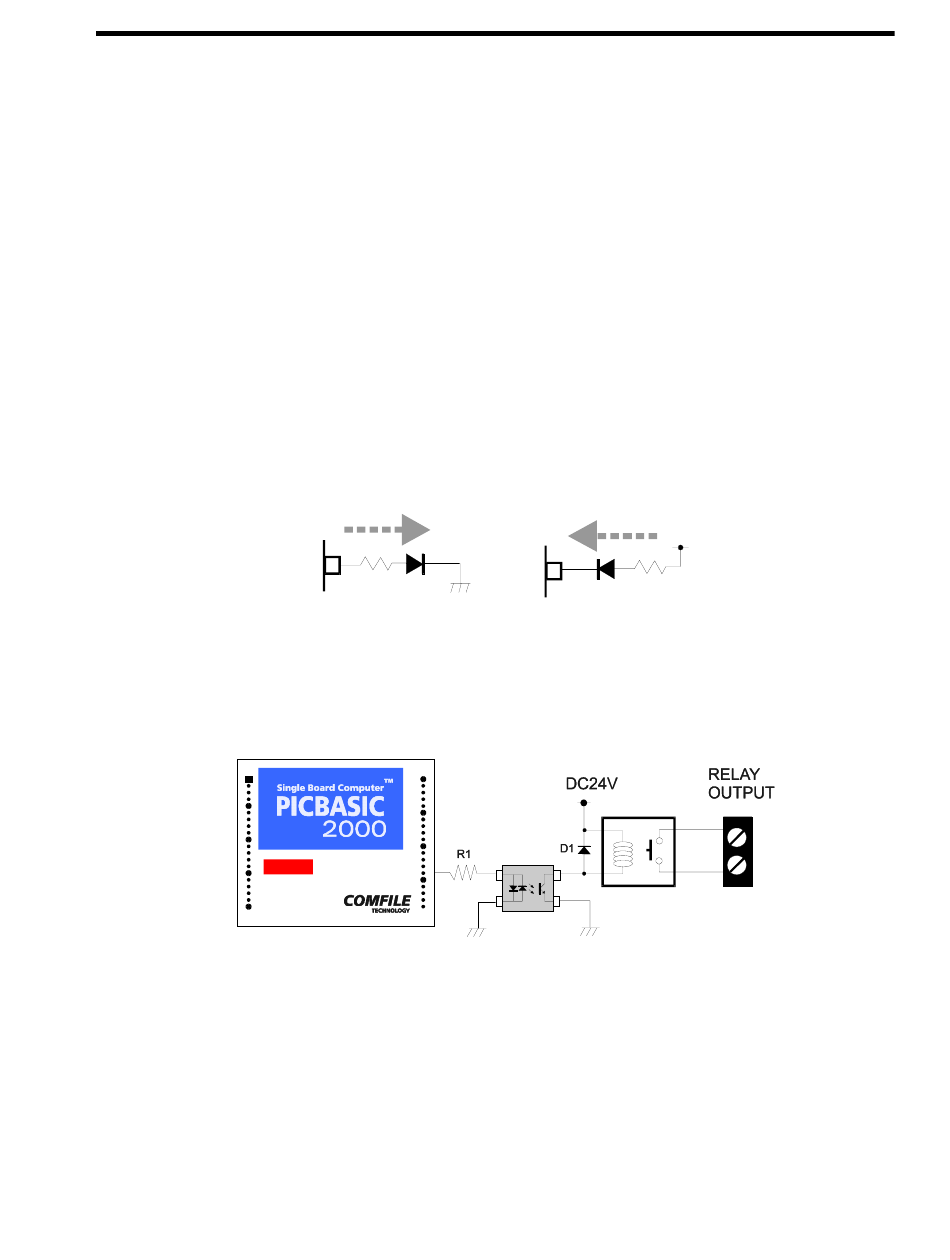

Sortie de courant d'un Port
Toutefois les 20 mA ne seront pas suffisant pour piloter un relais. Dans ce cas vous devrez utiliser un montage à transistor ou à
optocoupleur comme ci-dessous. Dans tous les cas, le fil de sortie du PICBASIC ne devra pas depasser quelques cm (il ne faudra
pas par exemple piloter des Leds déportées sur des grands fils).
Fl a sh 6 4 K, R A M 3 2 K, EEPRO M 3 2 K , 1 2 b i t A D C , R TC , 34 I /O
PBM -R5
COMFILE Technology (traduction Française Lextronic)
Entrée de courant dans un port
91
