Toutes les broches (sauf V
/RES (circuit de RESET interne) doit être relié à V
!
!
Le PICBASIC-3B ne dispose que d'un seul bloc (les bloc 0 et bloc 2 sont ignorés).
!
OSCIN et OSCOUT doivent être reliés à un quartz de 20 MHz.
!
ST = Trigger de Schmitt
!
TTL = Niveau d'entrée TTL
Les ports avec niveau d'entrée TTL permettent d'interpréter un niveau HAUT pour une tension supérieur à 1.4 V et un niveau
BAS pour une tension inférieure à 1.3 V. Les entrées avec trigger de Schmitt permettent d'interpréter un niveau HAUT pour
une tension supérieur à 3.4 V et un niveau BAS pour une tension inférieure à 3.3 V.

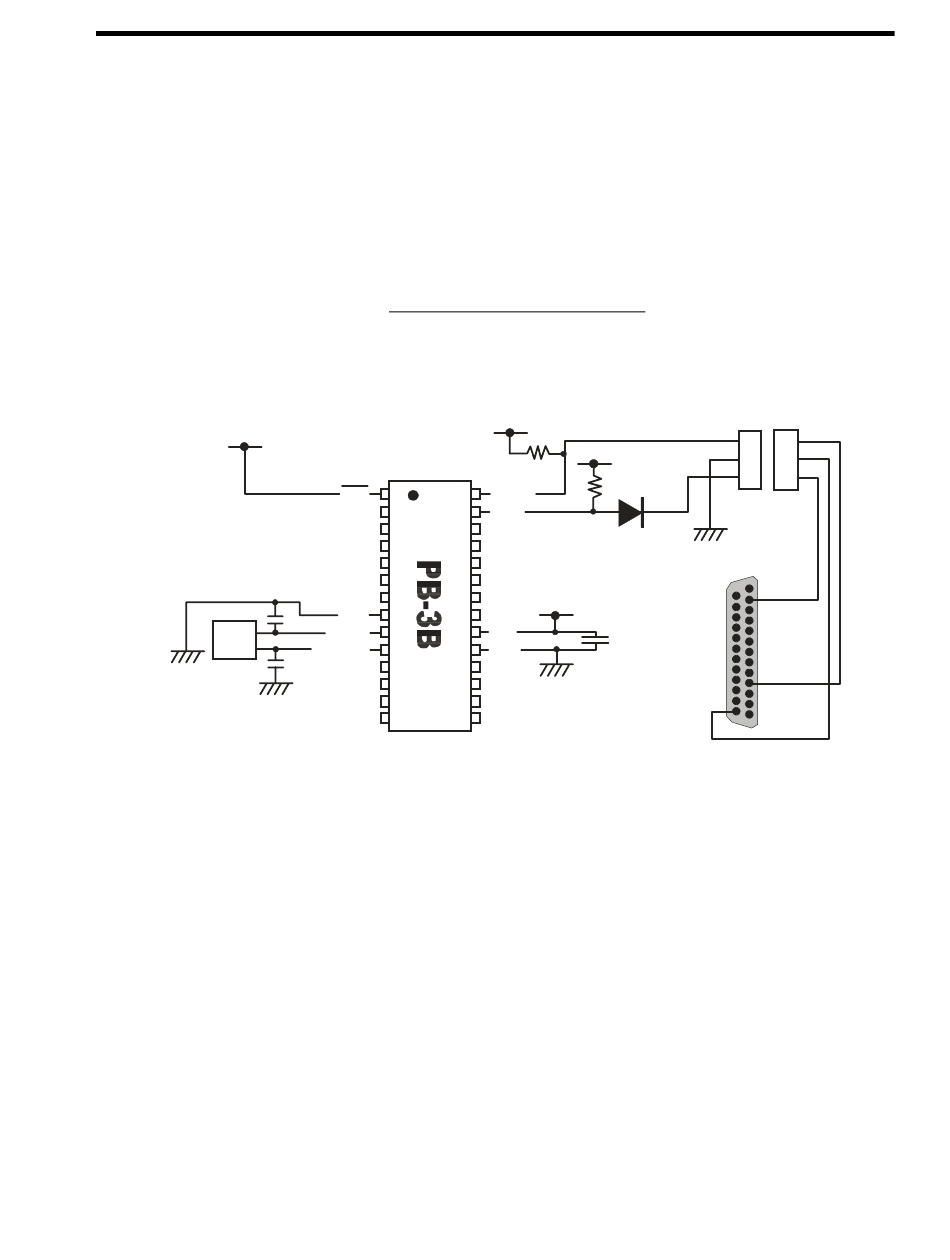

Comme indiqué précédemment, le « PICBASIC-3B » nécessite quelques composants externes additionnels pour être exploité.
Les 2 résistances et la diode devront être câblés le plus près possible du PICABSIC. Le schéma donné ci-dessous montre
comment le relier au port imprimante d'un PC afin de pouvoir le programmer (le schéma du raccordement de la prise Sub-D25
broches n'est valable que si votre ordinateur dispose d'un système d'exploitation de type Windows 98™ - Voir la chapitre 4
« Les câbles de téléchargement » ci-après pour plus d'infos).
5V
22pF
20MHz
X-TAL
22pF
COMFILE Technology (traduction Française Lextronic)
V
et RESET) sont des ports d'E/S.
DD,
SS
DD
10K
1
28
RES
2
27
I/O0-AD0
26
3
I/O1-AD1
4
25
I/O2-AD2
5
24
I/O3-AD3
6
23
CLKIN
7
22
I/O4-AD4
8
21
GND
9
20
OSCIN
19
10
OSCOUT
11
18
I/O8
12
17
I/O9-PWM0
13
16
I/O10-PWM1
15
14
I/O11
(+5 V)
PCOUT
PCIN
PICBUS
10K
1N4148
I/O7
I/O6
I/O5
I/O17
5V
I/O16
+5V
0.1uF
GND
I/O15
I/O14
I/O13
I/O12
3
3
2
2
1
1
2
10
25
PRINTER PORT
13
