COMFILE PICBASIC Manuel Utilisateur page 128

Manuel de référence PICBASIC
Commencez par effacer le programme présent à l'écran en sélectionnant le menu:
"File", puis "New"
Recopiez alors à l'écran le programme ci-dessous:
10 OUT 8,1
DELAY 1000
OUT 8,0
DELAY 1000
GOTO 10
Note : Si vous utilisez le programme PICBASIC-Studio (parce que vous travaillez sous Windows XP™), rappelez-vous qu'il faut au
préalable indiquer au programme avec quel PICBASIC vous travaillez en ajoutant en début de programme une ligne
supplémentaire. Le programme sera donc :
CONST DEVICE = 3B
10 OUT 8,1
DELAY 1000
OUT 8,0
DELAY 1000
GOTO 10
Dans les 2 cas de programmes, comme vous pourrez le remarquer, toutes les lignes doivent être impérativement décalées de
plusieurs espace vers la droite (les instructions ne doivent pas être collées complètement vers la gauche de l'écran). Seules les
lignes dotées d'un numéro (ou d'une étiquette) doivent être accolées vers la gauche de l'écran (avec un ou plusieurs espace entre
le numéro en question et son instruction) -> Dans cet exemple, la ligne 10.
Un fois le programme saisie, cliquez sur le bouton "RUN" en haut de l'écran (le programme vous demande alors sous quel nom
vous voulez sauvegarder votre listing: tapez LED1). A ce stade, si tout ce passe correctement, une barre de progression bleue en
bas de l'écran doit se remplir 2 fois (une fois pour suivre la programmation du PICBASIC et une seconde fois pour suivre sa
vérification). Attention, suivant la vitesse de votre PC, la progression de la ligne bleue peu être très rapide.
Dès lors, la Led N° 1 de la platine doit se mettre à clignoter toutes les secondes !

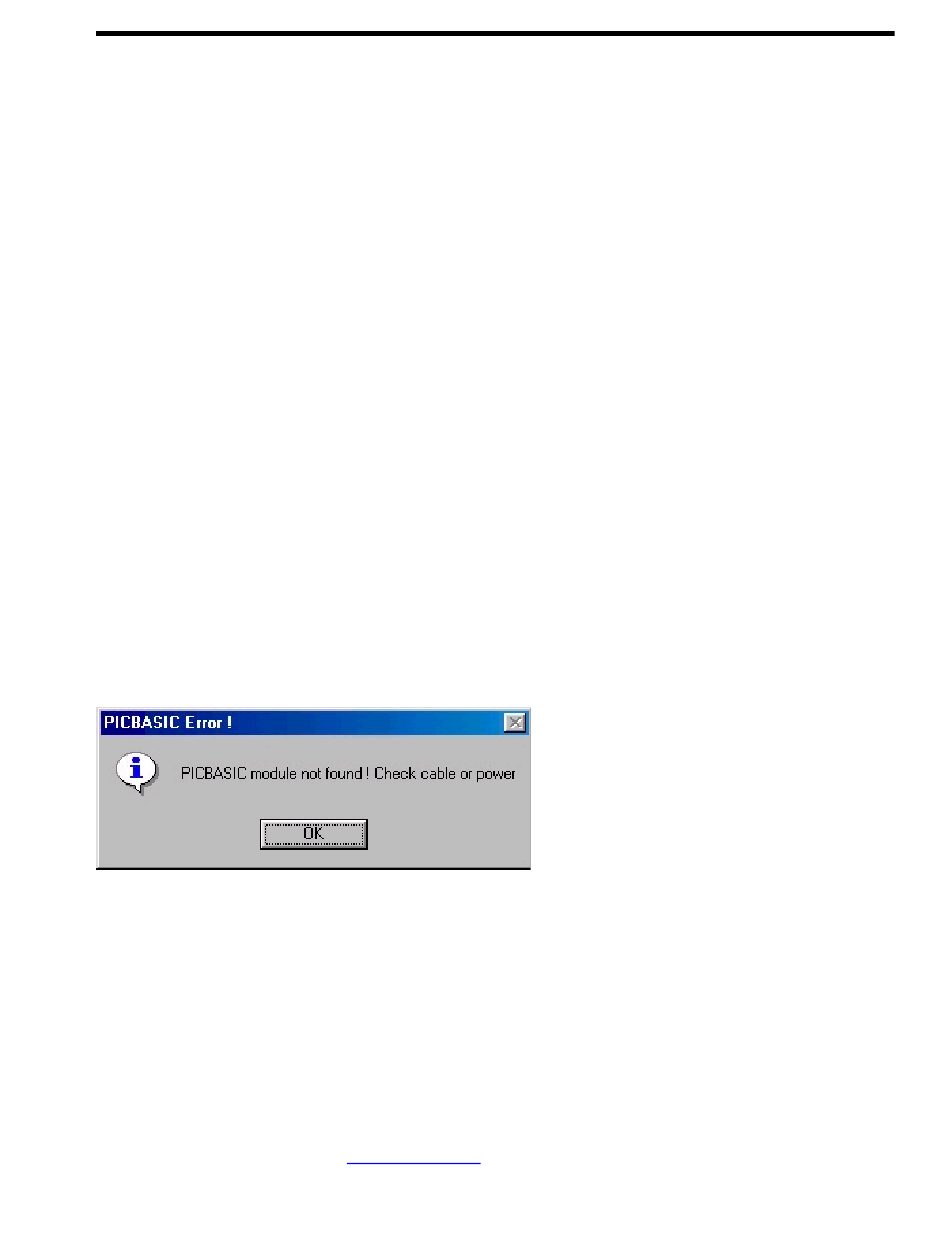

Si rien ne se passe et si le PC vous affiche le message d'erreur ci-dessous:
Vérifiez alors:
- Que vous avez bien positionner le PICBASIC dans le bon sens.
- Si vous avez réalisez votre platine de test vous même, vérifiez que la broche RESET du PICBASIC soit bien reliée au +5 V et
vérifiez tout votre montage (les 2 résistances et la diode du PICBASIC-3B doivent être câblés au plus près du PICBASIC).
- Que la platine « PICBASIC Study Board » soit correctement alimentée (l'utilisation d'un bloc secteur de mauvaise qualité peut
être à l'origine de ce type de dysfonctionnement).
- Que le câble de programmation soit correctement connecté entre le PC et la platine « PICBASIC Study Board ».
- Que vous utilisez le "bon" câble de programmation correspondant à votre version de Windows™.
- Si vous travaillez sous WindowsXP™, vous devez indiquer avec quel modèle de PICBASIC vous
travaillez en début de programmer et déclarer une imprimante particulière (si vous utilisez le câble parallèle).
Dans tous les cas en cas de non fonctionement, relisez les chapitres 2 – 3 – 4 et 7 pour vous aider à trouver la source du problème.
Consultez également notre site Internet
COMFILE Technology (traduction Française Lextronic)
www.lextronic.fr
afin de télécharger d'autres exemples d'applications.
