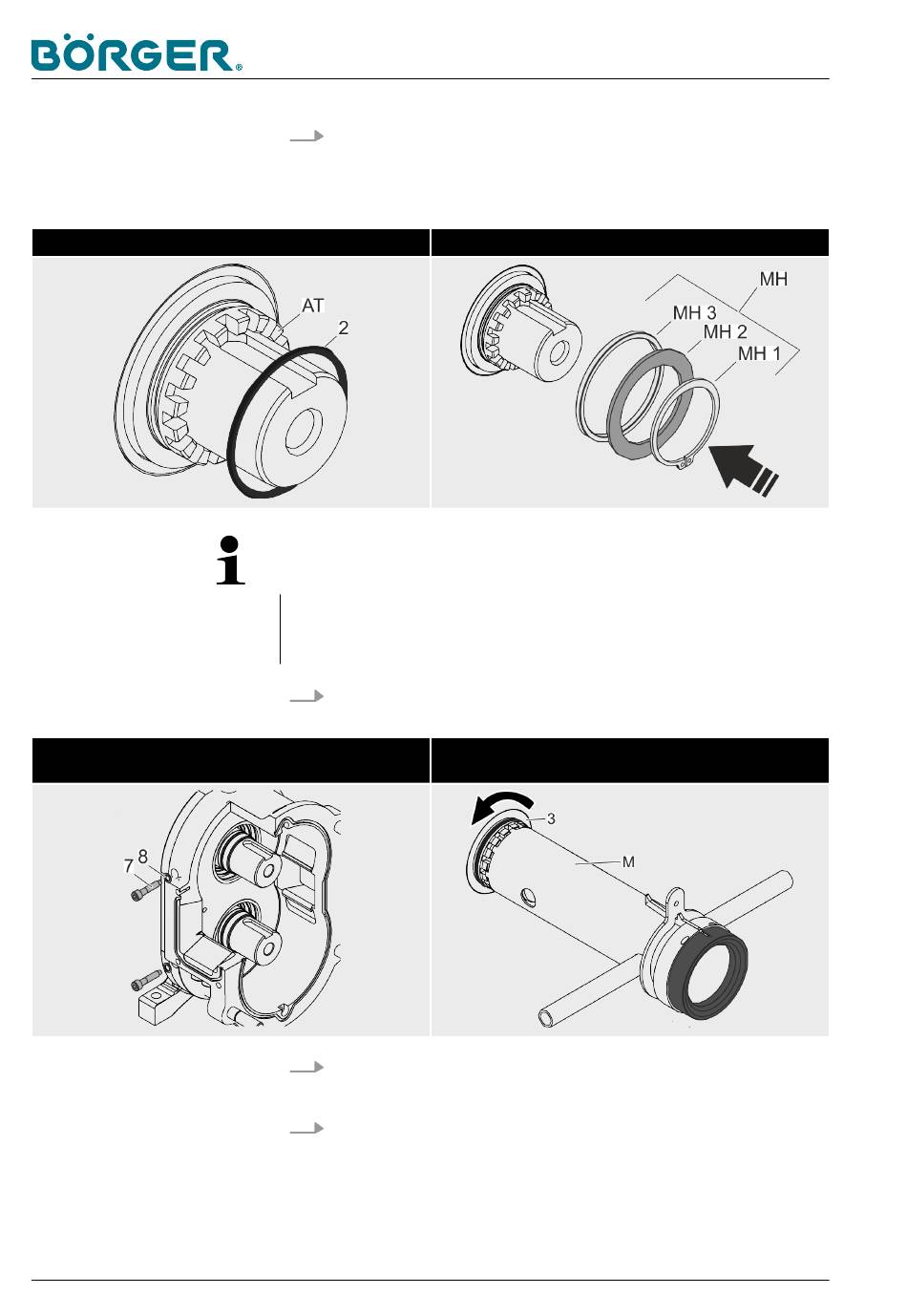

Prélever le joint torique (2)
Démonter les vis (7) avec tourillon et rondelle de pro-
tection d'arbre (8)
162
8.
Le cas échéant, démontez la plaque d'usure axiale côté
transmission (version « tough »), tel que décrit au
pitre 6.3.5 « Remplacement de plaque d'usure axiale côté
transmission » à la page 157.
REMARQUE !
Aide au montage [MH 3]
— La douille entretoise [MH 3] est uniquement montée
dans la version « tough ».
9.
Prélevez le joint torique (2) du support du grain tournant [AT]
et montez l'aide au montage [MH]
10. Démontez les vis (7) avec tourillon et rondelle de protection
d'arbre (8).
11. Dévissez la cartouche de face de frottement de garniture
mécanique (3) et retirez-la de l'arbre.
www.boerger.de / www.borger.fr
Monter l'aide au montage [MH]
Dévisser et extraire la cartouche de face de frottement
de garniture mécanique (3)
BA-Classic QN_FR, 13/08/2021
Entretien
Ä Cha-
