9 Dépannage

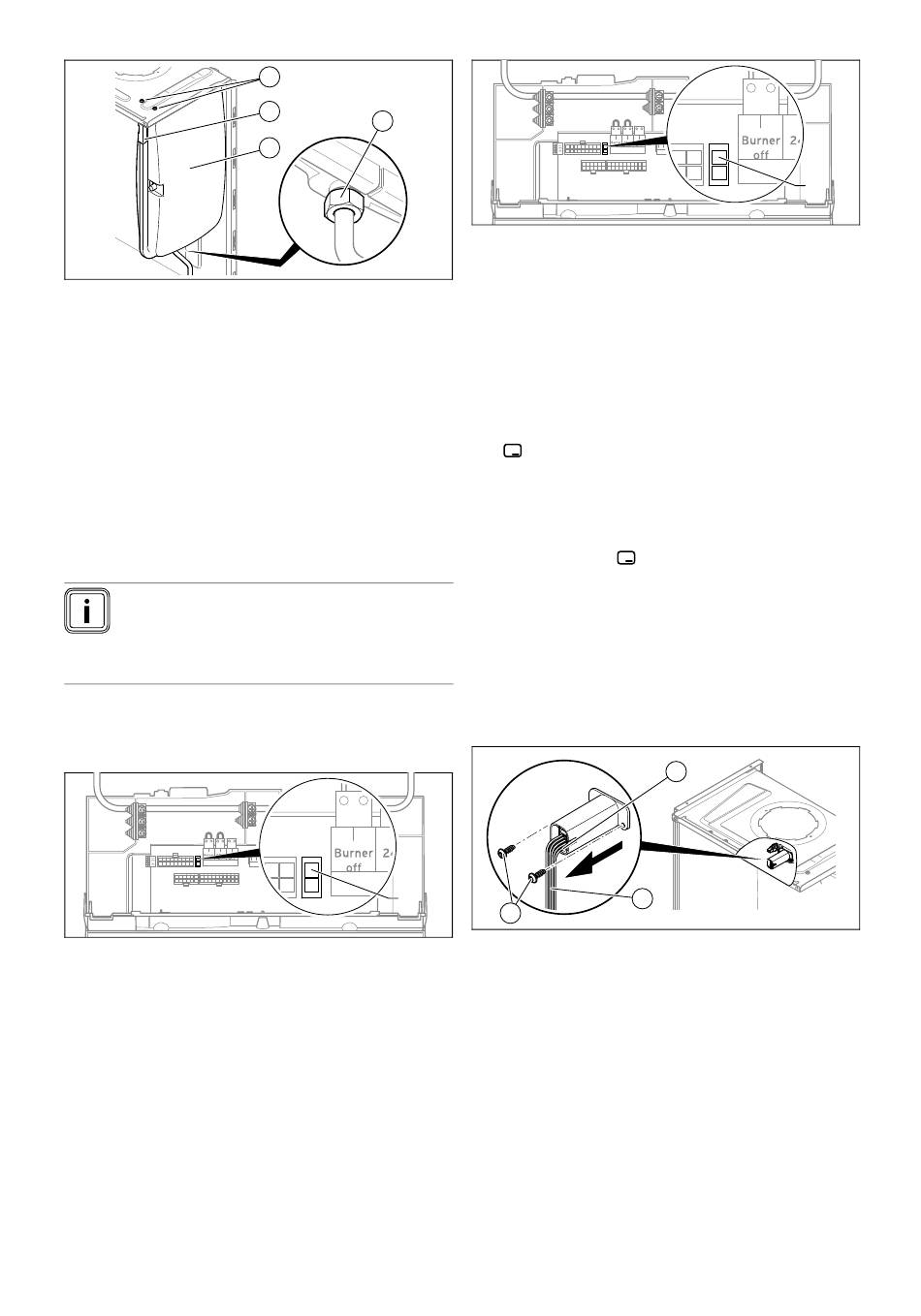

3. Desserrez le raccord (4).
4. Retirez les deux vis (1) de la plaque de fixation (2).
5. Retirez la plaque de fixation (2).
6. Retirez le vase d'expansion (3) par l'avant.
7. Placez un vase d'expansion neuf dans l'appareil.
8. Vissez le vase d'expansion neuf sur le raccord hydrau-
lique. Utilisez pour cela un joint neuf.
9. Fixez la plaque de fixation avec les deux vis (1).
10. Montez la pièce latérale droite.
11. Remplissez (→ page 19) et purgez (→ page 20) le pro-
duit et l'installation de chauffage si nécessaire.
9.7.6 Remplacement du circuit imprimé ou de
l'écran
Remarque
Si vous ne changez qu'un des deux composants,
le composant neuf reprend les paramètres préa-
lablement réglés au niveau du composant non
remplacé lorsque le produit est mis sous tension.
1. Ouvrez le boîtier électronique. (→ page 14)
2. Remplacez la carte à circuit imprimé ou l'écran en sui-
vant les instructions de montage et d'installation.
3. Pour remplacer la carte à circuit imprimé, débranchez
la résistance de codage (1) (connecteur X24) de l'an-
cienne carte à circuit imprimé, puis branchez le connec-
teur sur la carte à circuit imprimé neuve.
4. Fermez le boîtier électronique.
9.7.7 Remplacement du circuit imprimé et de
l'écran
1. Ouvrez le boîtier électronique. (→ page 14)
2. Remplacez le circuit imprimé et l'écran en suivant les
notices de montage et d'installation fournies.
28
1
2
4
3
1
Notice d'installation et de maintenance ecoTEC exclusive 0020196933_02
3. Débranchez la résistance de codage (1) (connecteur
X24) de l'ancienne carte à circuit imprimé, puis bran-
chez le connecteur sur la carte à circuit imprimé neuve.
4. Fermez le boîtier électronique.
5. Appuyez sur la touche Marche/arrêt du produit.
(→ page 16)
◁
À la mise sous tension, le produit bascule direc-
tement sur le menu de réglage de la langue. La
langue réglée par défaut est l'anglais.
6. Sélectionnez la langue de votre choix et validez avec
.
◁
Vous accédez automatiquement au réglage de la
référence de l'appareil D.093.
7. Cherchez la valeur qui convient suivant le type de pro-
duit dans les caractéristiques techniques en annexe,
puis validez avec .
◁
Le système électronique est alors paramétré en
fonction du type de produit (modèle) et l'ensemble
des codes de diagnostic reprend les réglages
d'usine.
◁
Le guide d'installation démarre. (→ page 16)
8. Définissez les réglages propres à l'installation.
9.7.8 Remplacement du capteur tous gaz
2
3
1. Démontez le tube d'entrée d'air, cf. Démontage du
module compact thermique (→ page 29).
2. (2) Desserrez les vis (3) uniquement de façon à pouvoir
retirer le capteur de CO au niveau du câble.
3. Débranchez le connecteur (1) en appuyant sur l'ergot
de verrouillage.
4. Procédez dans l'ordre inverse pour monter le capteur
tous gaz neuf.
