Durée : 7 - 10 minutes. Arrêt automatique du pro-
gramme au bout de 15 minutes
Si la circulation au sein du système de chauffage est
suffisante, la routine de test démarre et détermine
les points de calibrage à la puissance maximale. La
mention S.93 apparaît.
La mention S.04 s'affiche au bout de 10 minutes au
maximum.
Utilisez
pour mettre fin au programme de contrôle.
Lancez le programme de contrôle P.02.
Durée : 3 - 5 minutes. Arrêt automatique du
programme au bout de 15 minutes
Si la circulation au sein du système de chauffage est
suffisante, la routine de test démarre et détermine
les points de calibrage à la puissance minimale. La
mention S.93 apparaît.
La mention S.04 s'affiche au bout de 5 minutes au
maximum.
Utilisez
pour mettre fin au programme de contrôle.
Tous les points de calibrage sont déterminés.
7.14
Contrôle de gaz
7.14.1 Contrôle de la pression dynamique du gaz
1.
Fermez le robinet d'arrêt du gaz.
2.
Démontez le panneau avant. (→ page 10)
1
3.

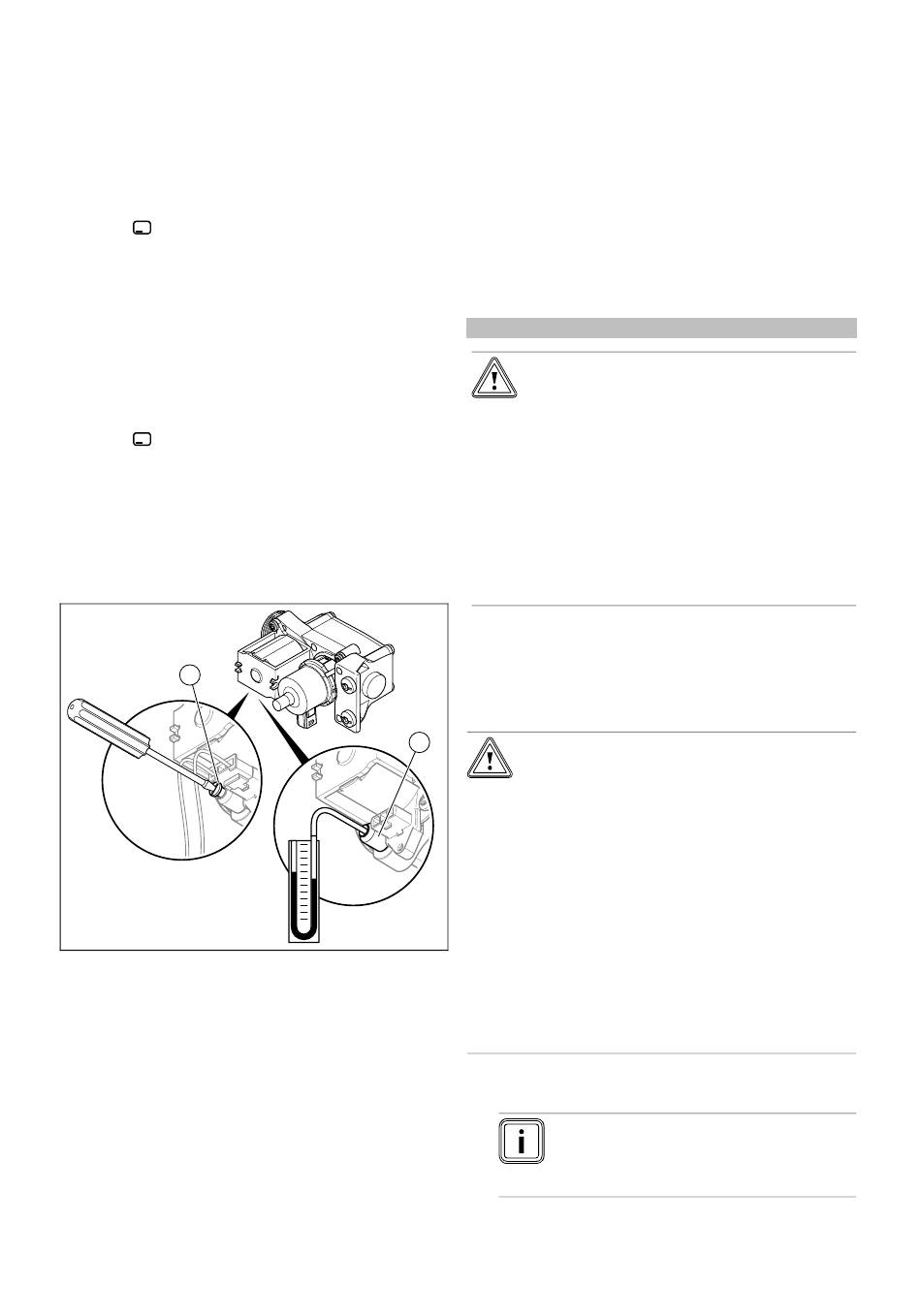

Dévissez la vis d'étanchéité du raccord fileté de mesure
(1) du mécanisme gaz avec un tournevis.
4.
Branchez un manomètre (2) sur le raccord de mesure
(1).
5.
Ouvrez le robinet d'arrêt du gaz.
6.
Mettez le produit en fonctionnement avec le programme
de contrôle P.01.
La mention S.93 s'affiche brièvement.
Si l'affichage bascule sur S.04, cela signifie que le
produit est prêt à effectuer la mesure.
7.
Mesurez la pression dynamique du gaz par rapport à la
pression atmosphérique.
0020196933_02 ecoTEC exclusive Notice d'installation et de maintenance
Pression dynamique du gaz admissible en cas
de fonctionnement au gaz naturel G20: 1,8
... 2,5 kPa (18,0 ... 25,0 mbar)
Pression dynamique du gaz admissible en cas
de fonctionnement au gaz naturel G25: 1,8
... 2,5 kPa (18,0 ... 25,0 mbar)
8.
Éteignez le produit.
9.
Fermez le robinet d'arrêt du gaz.
10. Enlevez le manomètre.
11. Vissez la vis du raccord fileté de mesure (1) à fond.
12. Ouvrez le robinet d'arrêt du gaz.
13. Vérifiez qu'il n'y a pas de fuite de gaz au niveau du
raccord de mesure.
Conditions: Pression dynamique du gaz hors de la plage admissible
Attention !
Risques de dommages matériels et de
dysfonctionnements en cas de pression
dynamique du gaz erronée !
Si la pression dynamique du gaz ne se situe
pas dans la plage admissible, il peut y avoir
des dysfonctionnements, mais aussi des
dommages au niveau du produit.
N'effectuez pas de réglage au niveau du
produit.
Ne mettez pas le produit en fonctionne-
ment.
Si vous n'êtes pas en mesure de remédier au défaut,
adressez-vous au fournisseur de gaz.
Fermez le robinet d'arrêt du gaz.
7.14.2 Contrôle de la teneur en CO₂
1
Attention !
Risque de dysfonctionnements si les va-
leurs de mesure sont faussées au cours
du calibrage !
Si le produit fonctionne avec le panneau
avant ouvert, le conduit du système ventouse
béant ou pas totalement monté, cela risque
d'avoir des incidences négatives sur le cali-
brage de la liaison air/gaz.
Que ce soit pour le calibrage ou la mesure
de la teneur en CO₂ avec le produit, vous
devez impérativement veiller à ce que le
panneau avant soit monté et fermé, mais
aussi le conduit du système ventouse
intégralement monté.
1.
Mettez l'appareil en fonctionnement.
Remarque
La combustion est surveillée en permanence
par le produit et vous n'avez donc pas besoin
de la contrôler.
Mise en service 7
21
