Formule Effectuez le calcul en ajoutant l'ampérage de circuit
minimum de chaque unité utilisée (en fonction du
tableau ci-dessus), multipliez le résultat par 1.1 et
sélectionnez la capacité de fusible recommandée
directement supérieure.
Exemple Combinaison le REYQ30 avec les REYQ8, REYQ10 et
REYQ12.
▪ Ampérage minimum du circuit de REYQ8=16,1 A
▪ Ampérage minimum du circuit de REYQ10=22,0 A
▪ Ampérage minimum du circuit de REYQ12=24,0 A
En conséquence, l'ampérage minimum du circuit du
REYQ30=16,1+22,0+24,0=62,1 A
En multipliant le résultat ci-dessus par 1,1
(62,1 A×1,1)=68,3 A; par conséquent, la capacité de
fusible recommandée serait de 80 A.
REMARQUE
Lors de l'utilisation d'un disjoncteur actionné par courant
résiduel, veillez à utiliser un courant résiduel nominal de
300 mA de type haute vitesse.
6

Installation

6.1

Vue d'ensemble: installation

Ce chapitre décrit ce qu'il y a lieu de faire et de savoir avant d'aller
sur site.
Ordre de montage habituel
La mise en service inclut généralement les étapes suivantes:
1 Ouverture des unités
2 Montage de l'unité extérieure
3 Raccordement de la tuyauterie de réfrigérant
4 Vérification de la tuyauterie de réfrigérant
5 Isolation de la tuyauterie de réfrigérant
6 Charge du réfrigérant
7 Raccordement du câblage électrique
6.2 Ouverture des unités

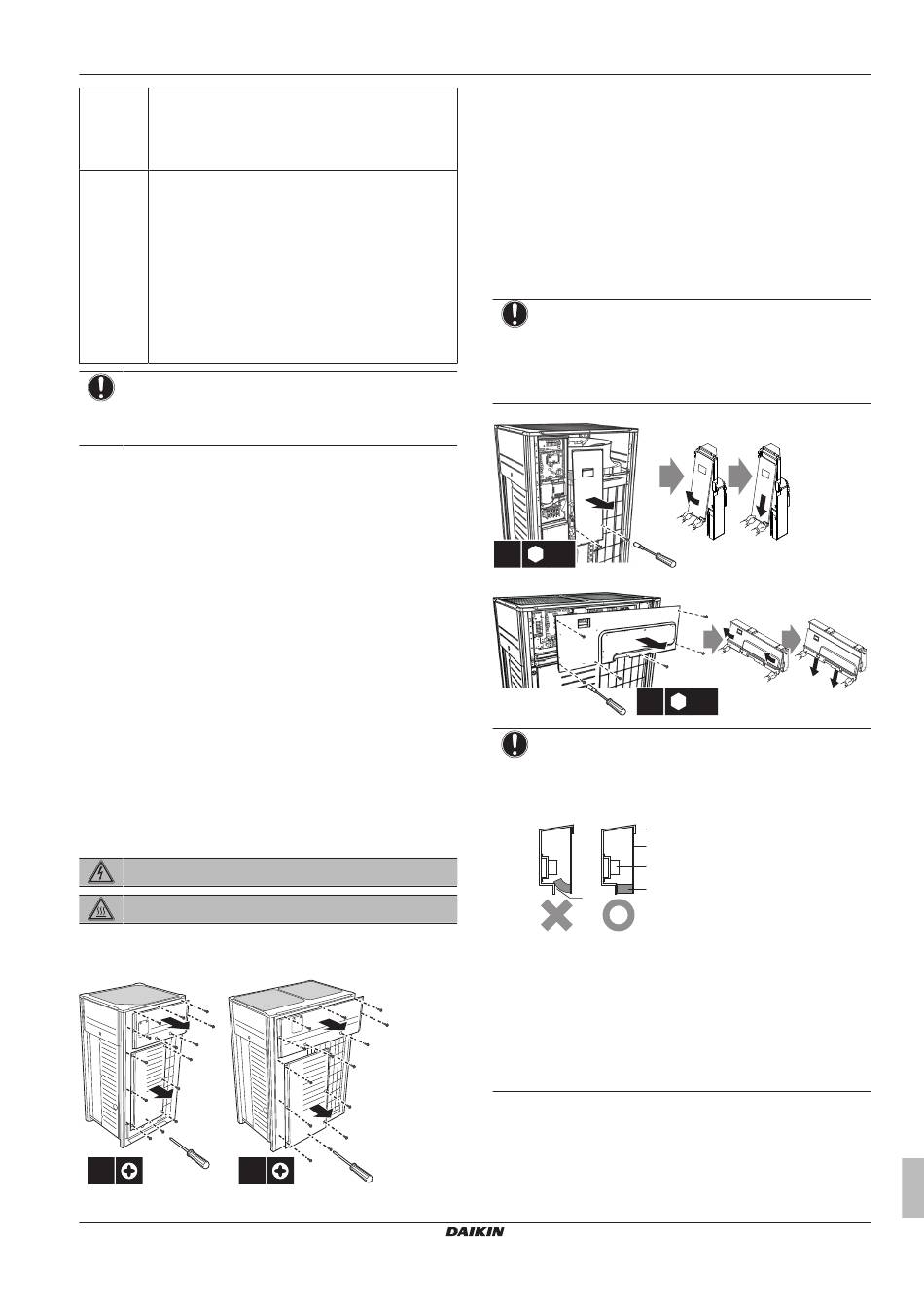

6.2.1 Pour ouvrir l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
Pour accéder à l'unité, les plaques avant doit être ouvertes comme
suit:
5~12 HP 14~20 HP
14× 14×
REYQ8~20+REMQ5U7Y1B
Récupération de chaleur VRV IV+
4P561154-1 – 2018.09
Une fois que les plaques avant sont ouvertes, il est possible
d'accéder à la boîte des composants électriques. Reportez-vous à
"6.2.2 Pour ouvrir la boîte des composants électrique de l'unité
extérieure" à la page 23.
Les boutons poussoirs sur la carte de circuits imprimés principale
doit être accessible à des fins d'entretien. Pour accéder à ces
boutons poussoirs, le couvercle du boîtier des composants
électriques ne doit pas être ouvert. Reportez-vous à
aux composants du réglage sur place" à la
6.2.2 Pour ouvrir la boîte des composants
électrique de l'unité extérieure
REMARQUE
N'exercez PAS de force excessive lors de l'ouverture du
couvercle du boîtier des composants électroniques. Une
force excessive peut déformer le couvercle, ce qui peut
entraîner la pénétration d'eau et la dégradation de
l'équipement.
5~12 HP
2×
SW8
14~20 HP
6×
REMARQUE
Lors de la fermeture du couvercle du boîtier des
composants électriques, assurez-vous que le matériau
d'étanchéité du côté inférieur arrière du couvercle n'est pas
coincé et plié vers l'intérieur.
a
b
c
d
e
a Couvercle de la boîte des composants électriques
b Côté avant
c Bornier d'alimentation
d Matériau d'étanchéité
e De l'humidité et de la saleté pourraient entrer
X Non permis
O Permis
6.3 Montage de l'unité extérieure
6.3.1 Prévoir la structure d'installation
Assurez-vous que l'unité est installée de niveau sur une base
suffisamment forte pour empêcher des vibrations et des bruits.
Guide de référence de l'installateur et de l'utilisateur
6 Installation
"7.2.3 Accès
page 41.
SW8
23
