Description de l'appareil
3.4.2
Balance semi-micro avec boîtier électronique

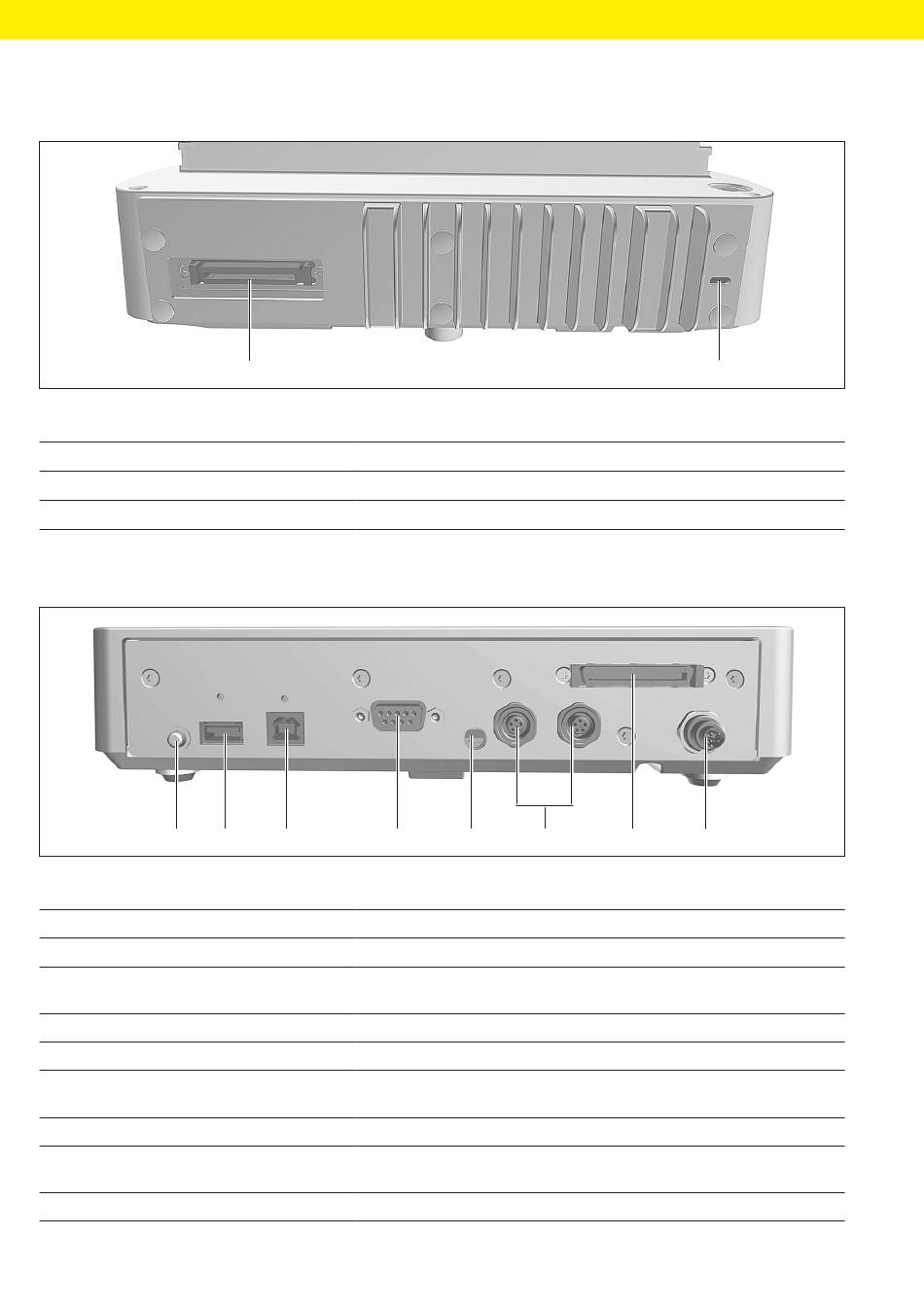

Ill. 5: Connecteurs sur le module de pesage de la balance semi-micro avec boîtier électronique (exemple)
Pos .
Nom
1
Connecteur pour boîtier électronique
2
Œillet de fixation
3.5
Connecteurs et composants du boîtier électronique
1
Ill. 6: Connecteurs sur le boîtier électronique (exemple)
Pos .
Nom
1
Bouton de mise en marche
2
Port USB-A
3
Port USB-B
4
Port COM-RS232
5
Commutateur d'accès au menu
6
Port périphérique
7
Connecteur pour module
de pesage
8
Alimentation électrique
18
Mode d'emploi Cubis
1
Description
Pour connecter le boîtier électronique au module de pesage.
Pour fixer un système antivol « Kensington ».
2
3
4
Description
Met l'appareil en marche à partir du mode de veille.
Pour accessoires avec port USB, par ex. imprimante, périphérique
de stockage de masse USB, lecteur de codes-barres
Pour connecter un PC
9 broches, pour la connexion à un PC ou à un API
Protège l'appareil contre toute modification des réglages
de l'appareil. Est scellé sur les appareils évalués conformes.
Pour connecter des accessoires Sartorius.
Pour connecter le boîtier électronique au module de pesage.
Pour raccorder l'appareil à l'alimentation électrique.
MCA
®
5
6
7
2
8
