INSTAL ACIÓN
POR FAVOR, LEA LAS INSTRUCCIONES COMPLETAMENTE ANTES DE CONTINUAR
Cálculo antes de la Instalación
Para realizar el cálculo para la instalación, por favor consulte la TABLA 1. (Todos los cálculos están
hechos en pulgadas).

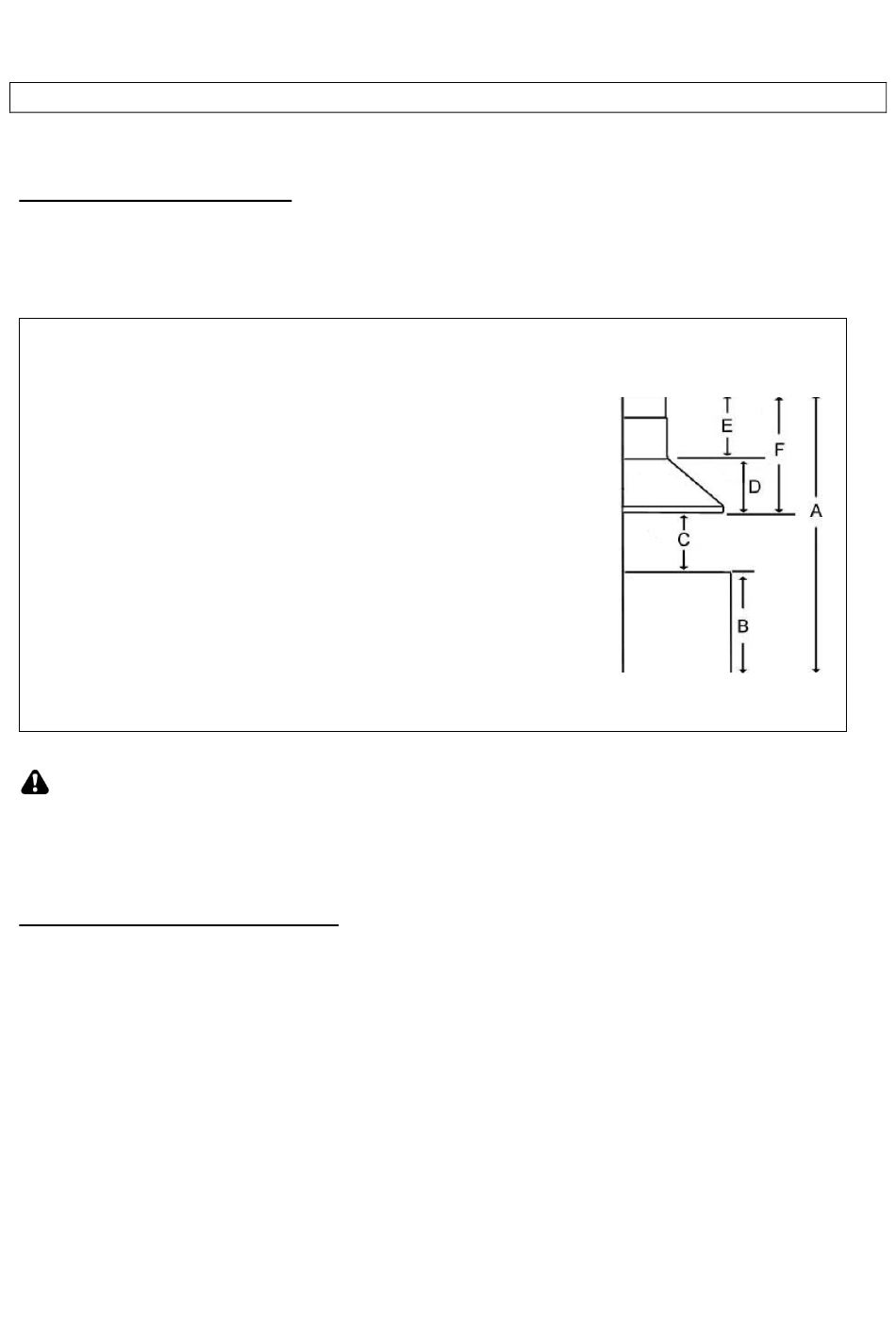

TABLA 1
A = Altura del Piso al Techo
B = Altura del Piso a la Superficie del Mostrador
(Estándar: 36")
C = Altura Preferida de la Superficie del Mostrador a Parte
Inferior de la Campana (Se recomienda de 27" a 30")
D = Altura de la Campana
E = Altura de la Cubierta de Conductos [F-D]
F = Altura de la Instalación de la Campana
[A – (B + C)]
ADVERTENCIA DE SEGURIDAD
LA CAMPANA PODRÍA TENER EXTREMOS SUMAMENTE FILOSOS; FAVOR DE
UTILIZAR GUANTES PROTECTORES SI VA A RETIRAR CUALQUIER PIEZA PARA
INSTALAR, LIMPIAR O DARLE SERVICIO.
Preparación antes de la Instalación
NOTA: PARA EVITAR CAUSAR DAÑOS A SU CAMPANA, EVITE QUE DESECHOS PENETREN EN
LA RENDIJA DE VENTILACIÓN
-
Decida la ubicación para colocar el conducto de ventilación de la campana hacia el exterior.
(Figura 1)
-
Un ducto de escape recto y corto permitirá que la campana trabaje con más eficiencia.
-
Intente evitar tantas conexiones, codos y ductos largos como sea posible. Esto podría reducir el
rendimiento de la campana.
-
Utilice cinta de aislar (duct tape) para sellar las uniones entre las secciones de los conductos.
-
Antes de instalar, conecte temporalmente la campana para verificar que funcione
adecuadamente.
-
De ser necesario, prepare la estructura de la pared posterior utilizando entramado para lograr
una instalación segura. Utilizando las referencias indicadas en la Tabla 1 y las medidas de la
página 58, decida el nivel para la madera. (Figura 2)
47
