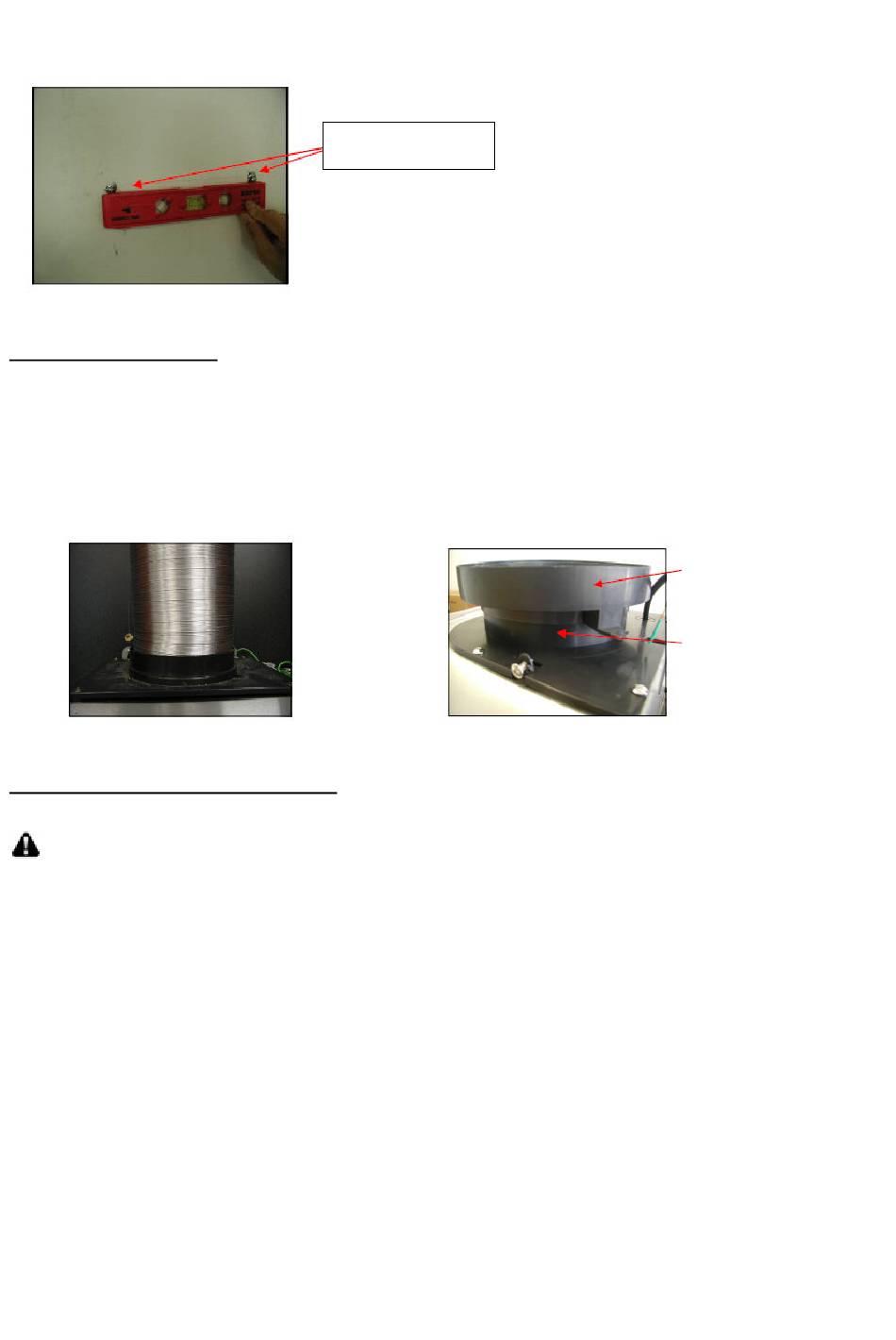

Photo 5
Installation du conduit
5. Utiliser un tuyau rond de 6 po pour raccorder l'évent de sortie en plastique de la hotte
au conduit au-dessus. Utiliser du ruban adhésif entoilé d'aluminium pour rendre tous les
raccords sécuritaires et hermétiques. Voir photo 6.
6. Pour un conduit rond de 7 po, fixer l'adaptateur rond de 7 po à l'évent de sortie en
plastique de 6 po de la hotte. Voir photo 7.
Photo 6
Branchement des fils électriques
CONSIGNE DE SÉCURITÉ
RISQUE DE CHOC ÉLECTRIQUE. CETTE HOTTE DE CUISINIÈRE DOIT ÊTRE MISE À LA
TERRE ADÉQUATEMENT. CE TRAVAIL DOIT ÊTRE EXÉCUTÉ PAR UN ÉLECTRICIEN
PROFESSIONNEL EN CONFORMITÉ AVEC TOUS LES CODES D'ÉLECTRICITÉ LOCAUX
ET NATIONAUX QUI S'APPLIQUENT. AVANT DE BRANCHER DES FILS, COUPER LE
COURANT ÉLECTRIQUE
VERROUILLER CE DERNIER POUR ÉVITER QUE LE COURANT SOIT REMIS
ACCIDENTELLEMENT.
7. Raccorder les trois fils (noir, blanc et vert) aux fils de la maison et les couvrir avec des
capuchons de connexion.
8. Raccorder les fils selon la couleur : noir avec noir, blanc avec blanc et vert avec vert.
9. Vérifier le bon fonctionnement de la hotte avant de poursuivre. S'assurer que la hotte
est alimentée en courant.
Vis de montage
AU TABLEAU
28
Photo 7
DE DISTRIBUTION
Adaptateur rond de 7 "
Évent rond en plastique
de 6 "
PRINCIPAL ET
