IT ITALIANO
I proiettori non devono
vibrare, sporgere dal cofano
motore e devono essere
montati in modo simmetrico.
Determinare la posizione di
montaggio su una superficie
piana e segnare i punti di
fissaggio.

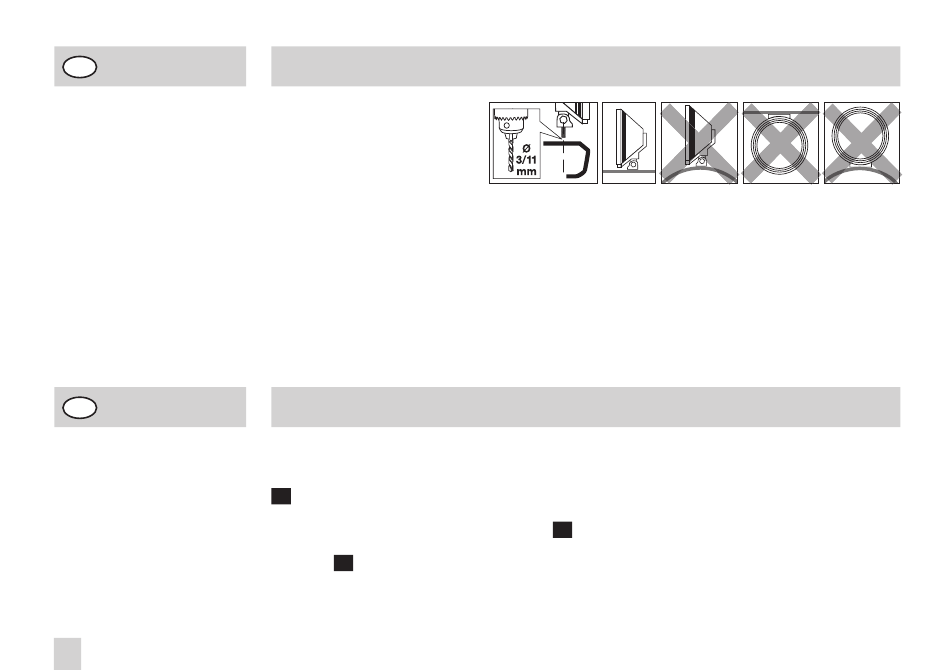

Eseguire un foro con la punta
da 3 mm e allargarlo con la
punta da 11 mm. Spalmare
sulle parti in metallo forate
la protezione antiruggine.
IT
ITALIANO
Montare il relè con i morsetti
di collegamento rivolti verso
il basso per proteggerlo dagli
spruzzi d'acqua. In caso di
necessità e in base alla
relativa omologazione legale,
montare l'interruttore nel
cruscotto.
37
Montaggio: Rallye 3000 Compact, 3000 Compact Celis: Pagina 4
Preassemblare il supporto.
Aprire l'involucro esterno e
inserire la lampadina.
Non toccare la lampadina
direttamente con le dita!
Utilizzare fazzoletti di carta
o simili. Assemblare
l'involucro esterno. Avvitare
il supporto all'involucro
esterno e disporre
correttamente il cavo.
Collegamento elettrico:
Rallye 3000 Compact, 3000 Compact Celis: Pagina 5
Disporre i cavi in base allo
schema elettrico e collegarli.
In base allo schema elettrico
I i proiettori supplementari
vengono accesi insieme ai
proiettori abbaglianti
presenti. In base allo schema
elettrico II i proiettori
Avvitare il proiettore al
veicolo (se necessario con
un supporto a due punti).
Allineare il proiettore e
serrare a fondo tutte le viti.
supplementari vengono
disattivati con un interruttore
diverso da quello dei
proiettori abbaglianti
presenti. In base allo schema
elettrico III le luci di
posizione Celis vengono
collegate alle luci di
Per garantire una
distribuzione della luce
ottimale, assicurarsi durante
il montaggio del gruppo
ottico che la scritta "TOP"
sul gruppo sia rivolta verso
l'alto.
posizione e attivate con
esse. Controllare l'impianto
luce. Fissare in modo sicuro
i cavi di collegamento.
