Les projecteurs ne doivent
ni vibrer, ni dépasser la
hauteur du capot moteur
et doivent être montés de
façon symétrique.

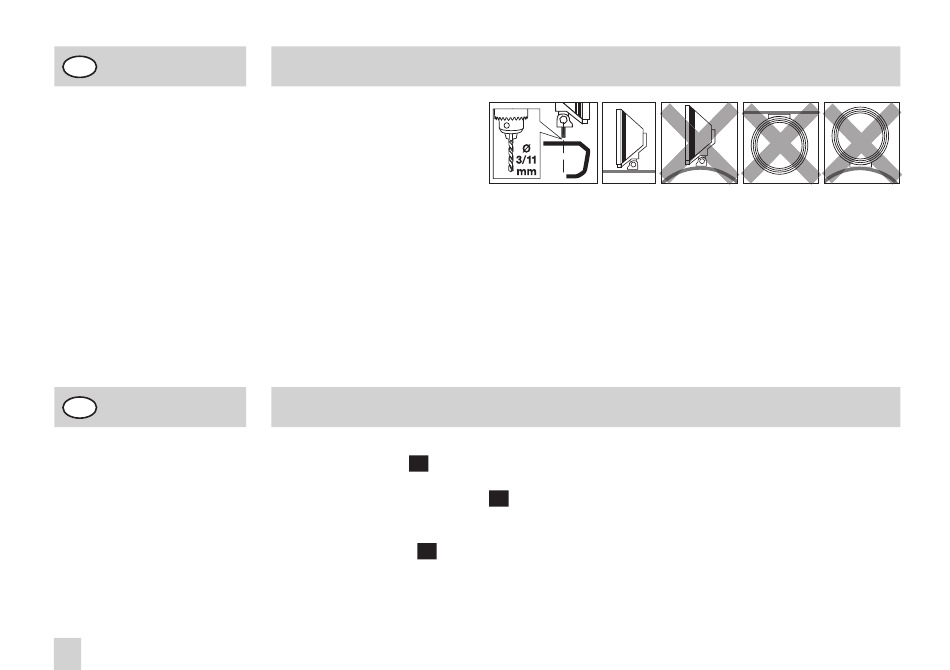

Définir la position de
montage sur une surface
plane et repérer les points
de fixation.
Effectuer un pré-perçage
au foret de 3 mm et percer
au foret de 11 mm. Appliquer
une protection antirouille
FR
FRANÇAIS
Monter le relais avec les
bornes orientées vers le
bas, afin de le protéger
des projections d'eau. Si
besoin et à condition que
cela soit réglementaire,
monter le commutateur
dans la planche de bord.
Poser et raccorder les
câbles suivant le schéma
21
Montage : Rallye 3000 Compact, 3000 Compact Celis: Page 4
sur les pièces métalliques
percées.
Prémonter le support.
Ouvrir le boîtier et insérer
la lampe.
Ne pas prendre la lampe
à mains nues ! Utiliser un
mouchoir en papier ou
équivalent.
Monter le boîtier. Visser
ensemble le support et
le boîtier et poser
proprement le câble.
Raccordement électrique :
Rallye 3000 Compact, 3000 Compact Celis: Page 5
électrique. D'après le
schéma électrique
I
,
les projecteurs de
complément sont allumés
avec les projecteurs longue
portée existants. D'après
le schéma électrique
II
, les
projecteurs de complément
sont raccordés aux
projecteurs longue portée
Visser le projecteur au
véhicule (si nécessaire avec
un support à deux points).
Orienter le projecteur et
serrer toutes les vis.
Pour assurer une répartition
lumineuse optimale, veillez
existants par l'intermédiaire
d'un commutateur séparé.
D'après le schéma électrique
III
, les feux de position Celis
sont raccordés et activés
avec les feux de position
de série. Contrôler le
système d'éclairage. Fixer
les câbles de connexion
de façon sûre.
à ce que le marquage
"TOP" sur la garniture
du projecteur soit toujours
orienté vers le haut lors du
positionnement de cette
garniture.
