AVISO: Debido a diferencias de presión
dentro del depósito puede ocurrir que el
gato hidráulico ya no se pueda desplazar
por completo. Accionando la válvula de
aireación (fig. 11.1) se pueden compensar
las diferencias de presión. Después de
accionar la válvula de aireación, el gato
hidráulico vuelve a funcionar con todo su
alcance.
ATENCIÓN: ¡No sujetar las piezas móviles!
11.1 Posicionamiento
del gato hidráulico
• La superficie de apoyo de la carga y del gato
hidráulico deben estar limpias antes de colocar
la carga.
• La superficie de la carga, que toca el cabezal o la
garra del gato hidráulico, debería ser lo más plana
posible para que el tornillo de carga de aceite quede
libre.
ATENCIÓN: ¡La carga no debe quedar
nunca pegando al tornillo de carga de
aceite!
• Hay que asegurarse de que el punto de recepción
de la carga es adecuado para levantar la carga.
• Colocar solamente sobre una superficie lo suficien-
temente firme (estable), horizontal y antideslizante;
si es necesario, utilizar elementos de apoyo.
• El gato se debe ubicar de forma que no sea necesario
acceder bajo la carga en suspensión.
• La carga solamente se puede elevar por los puntos
previstos para ello en el gato hidráulico (garra y
cabezal). La carga debe situarse siempre centrada
en el cabezal o la garra (fig. 11.1.1).
• Nunca eleve la carga por un lado del cabezal
(fig. 11.1.2).
Gato hidráulico HIT 08/2019 / ¡Reservado el derecho a realizar modificaciones!
8

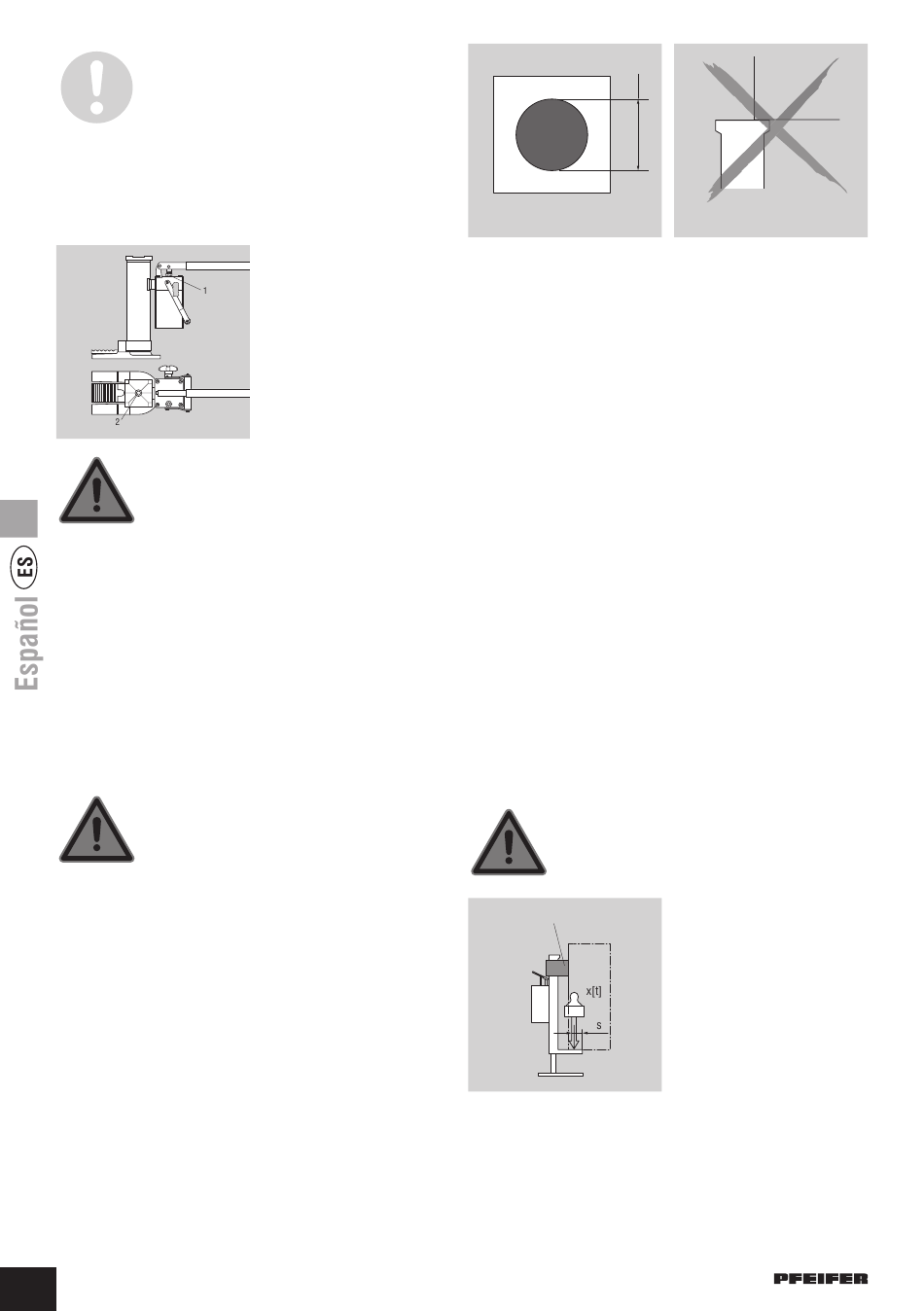

Fig. 11.1
1 = sistema de aireación
para purgar el depósito
2 = tornillo de carga de aceite
Fig. 11.1.1
• Si se eleva la carga con la garra, la carga siempre
debe estar en contacto con el eje del gato. Si esto no
es posible, habrá que utilizar el bloque distanciador
suministrado, con el fin de minimizar el esfuerzo de
flexión de la columna (fig. 11.1.3).
• El bloque distanciador se puede utilizar en dos
posiciones diferentes.
• Para un uso correcto, introducir el bloque distanci-
ador en el gato hidráulico, tal y como se muestra en
la fig. 11.1.3. El bloque distanciador se puede utilizar
para dos opciones de distancia diferentes. Estas se
encuentran señaladas con flechas. Girando el bloque
distanciador se pueden ajustar las distancias. La
flecha debe estar orientada perpendicular a la carga.
Si el bloque distanciador no se necesita para la
aplicación, porque la carga está en contacto con el
eje del gato, volverlo a retirar.
• Si el bloque distanciador no tuviera la distancia
adecuada, también se puede utilizar otro bloque
distanciados apropiado. El bloque distanciador no se
debe fijar obligatoriamente al gato hidráulico, pero es
recomendable. El material del bloque distanciador debe
poder resistir las fuerzas que se originen y no se debe
deformar. La superficie de apoyo debe ser plana y recta.
ATENCIÓN: ¡No se deben utilizar cuñas!
Hay que tener en cuenta que se mantenga
la superficie de apoyo mínima en la garra.
Bloque distanciador
• Aquí la carga debe situarse siempre, al menos, sobre
la marca roja (equivale > 3 dientes de la garra).
• Los vehículos o las cargas se deben sujetar contra
rodamiento, deslizamiento, etc. antes de elevarlos.
Fig. 11.1.2
Fig. 11.1.3 Bloque distanciador
