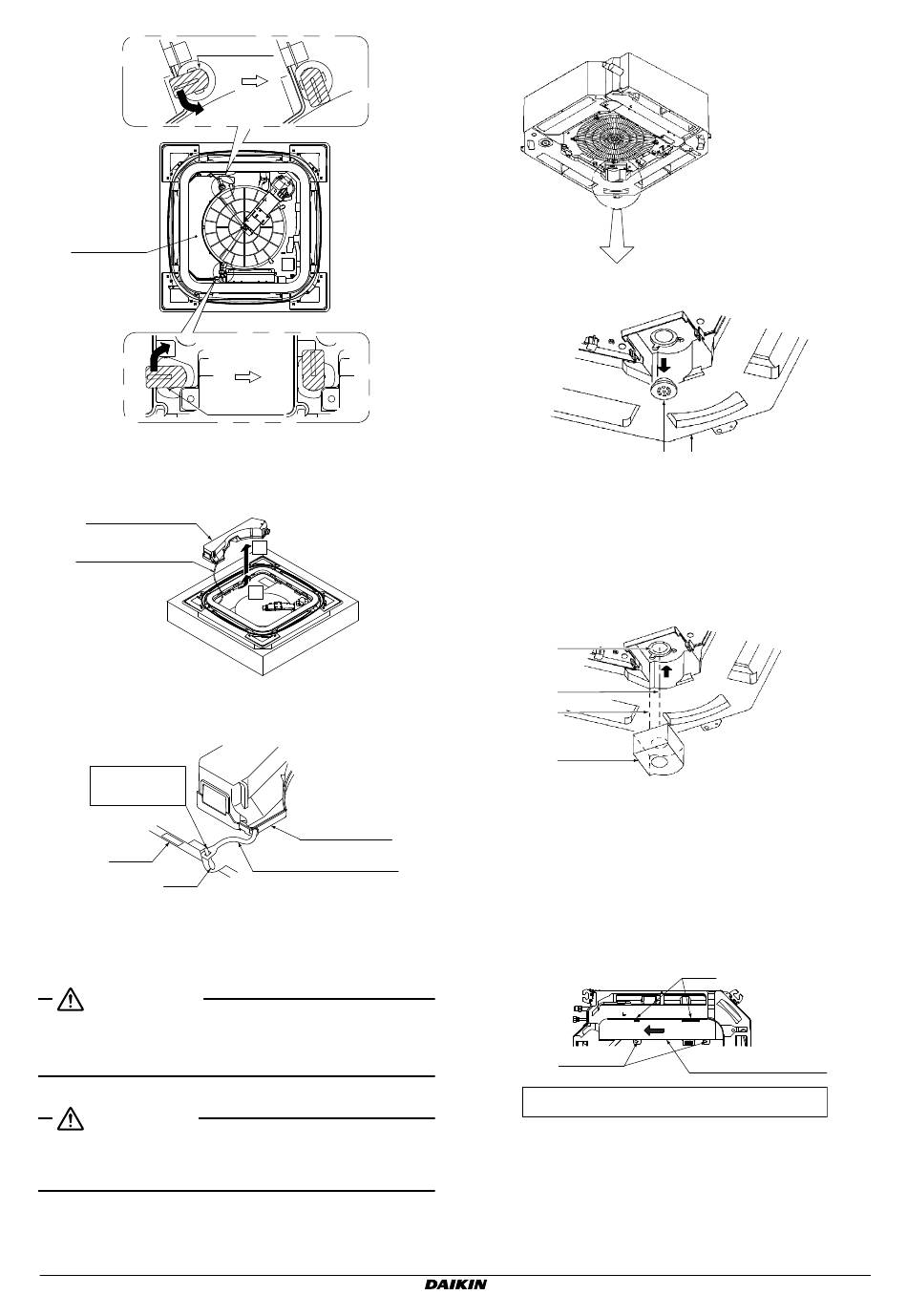

(1) Tournez les deux boutons de fixation de la boîte à poussières.
Bouton de fixation
Boîte à poussières
Bouton de fixation
(Le côté avant du panneau est montré par souci de facilité.)
(2) Enlevez la boîte à poussières du panneau tout en veillant à ne
pas couper la corde de prévention de chute.
Boîte à poussières
Corde de prévention
de chute
(3) Enlevez la corde de prévention de chute de la boîte à
poussières de l'agrafe du panneau.
Retirer la corde de
prévention de chute
du support d'agrafe.
Panneau
Agrafe
5. Préparations de l'unité intérieure
AVERTISSEMENT
Vérifiez que les unités intérieure et extérieure sont hors
tension avant d'effectuer des travaux de câblage.
Sinon, il y a un risque d'électrocution.
MISE EN GARDE
• Effectuez le travail suivant après avoir installé l'unité intérieure.
• Installez l'unité intérieure conformément au manuel d'installation
fourni avec l'unité intérieure.
BYCQ140D7GW1 + BYCQ140D7GFW1
Panneau de décoration autonettoyant
4P310441-1B – 2015.05
2
1
Boîte à poussières
Corde de prévention de chute
5-1
Fixation de l'entretoise (accessoire (1))
(1) Retirez le capuchon d'obturation du trou de dérivation.
1
Unité intérieure
2
Retirez le capuchon d'obturation du trou de dérivation
(2) Grattez le papier intercalaire de l'adhésif double face au dos
de l'entretoise (accessoire (1)).
(3) Fixez l'entretoise (accessoire (1)) sur le trou de dérivation d'air.
Vérifiez que le trou de dérivation d'air n'est pas obstrué après
la fixation de l'entretoise.
1
2
3
4
4
1
Trou de dérivation d'air
2
Collé pour s'aligner sur le trou de dérivation d'air
3
Alignez les coins
4
Entretoise (accessoire (1))
5-2
Fixation du faisceau de câblage
(accessoire (4))
(1) Enlevez le couvercle du boîtier EL. COMPO. de l'unité
intérieure.
Vis
(2 endroits)
Desserrer les vis (en deux endroits) et faire glisser le couvercle du boitier
EL. COMPO. dans le sens de la flèche pour décrocher le couvercle des griffes.
2
1
Griffes
Couvercle du boîtier EL. COMPO.
Manuel d'installation
4
