Installation d'un clavier
Pour l'installation d'un clavier vous devez:
1.
Ouvrir le couvercle du clavier: Enlevez le clavier de la base en plastique en
plaçant un tournevis dans les entailles situées sous le clavier. Retirez ensuite la
partie supérieure du couvercle en évitant de toucher l'électronique des touches.
2.
Programmer les micro-interrupteurs: Réglez le numéro ID du clavier au moyen
des interrupteurs basculants (voir Figure 3-1 à la page 3-1).
(01 = premier clavier, 02 = deuxième clavier, et ainsi de suite).
3.
Raccorder le BUS: Reliez le câble du BUS aux bornes de raccordement prévues à
cet effet dans le clavier. Les bornes de raccordements disposent d'un marquage
couleur comme indiqué ci-dessous:
Couleur

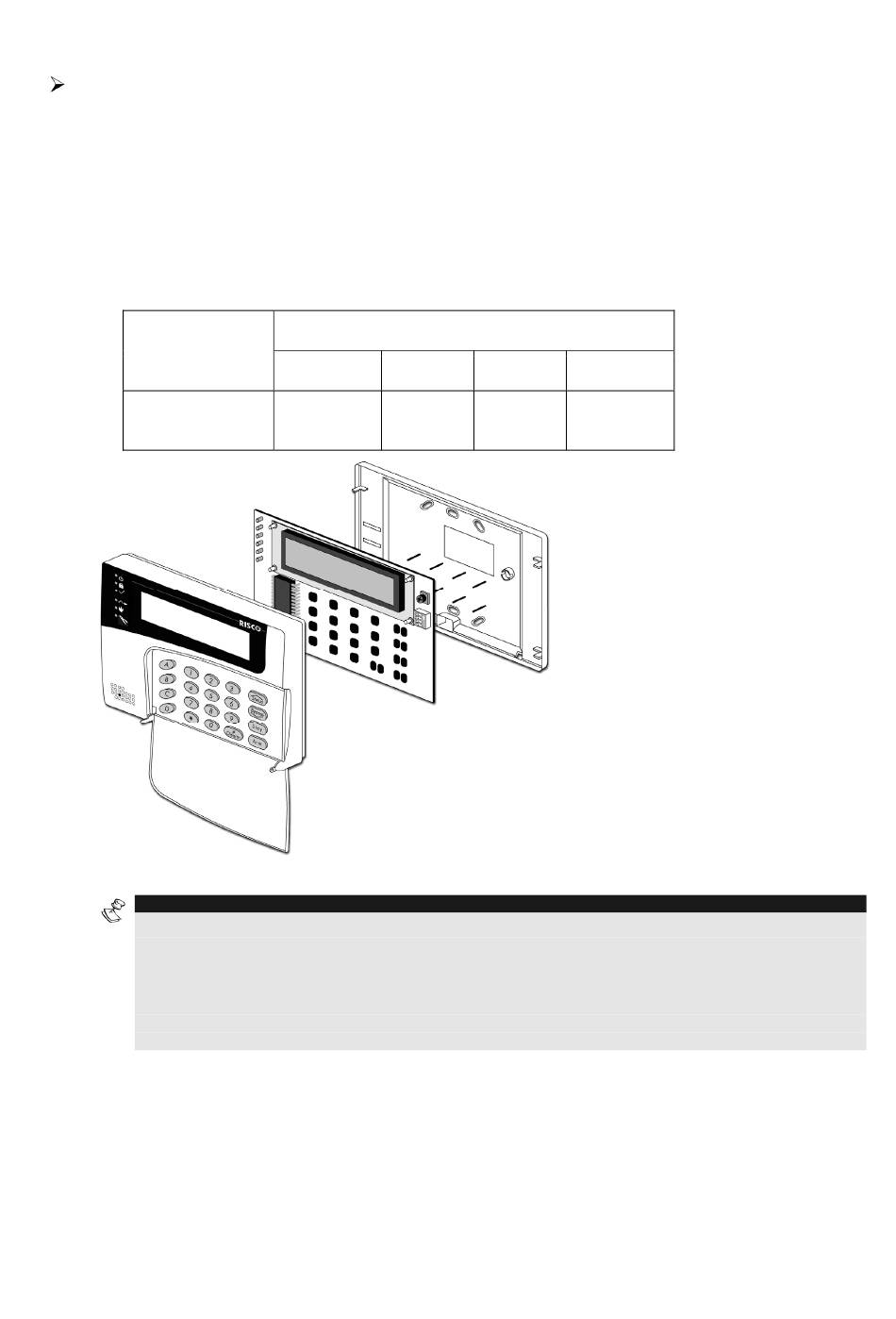

Figure 3-2: Vue de face de l'Installation Clavier
NOTE
:
Un potentiomètre est disponible dans le coin supérieur droit du clavier permettant de régler la netteté et le
contraste du display. Il est donc préférable de laisser le clavier ouvert pendant que le système est sous
tension pour ajuster le réglage de l'écran.
Pour prévenir les chutes de tension, il est conseillé d'utiliser un câble 4 fils avec la section adéquate en
cas de longues distances et du raccordement de plusieurs claviers (voir tableau avec sections câble dans
le Chapitre 1, Introduction au système ProSYS). La distance de câble maximale permise se monte à 300
mètres pour le câblage total du BUS.
4.
Installer l'interrupteur sabotage: Réglez l'interrupteur sabotage contre la détection
l'arrachement en tournant la roue de réglage vertical, avant de fixer la base du
clavier sur le mur.
5.
Replacer le couvercle du clavier:
â
Replacez avec soin l'électronique de la platine dans le couvercle du clavier.
â
Refermez ensuite le couvercle sur la base du clavier.
3-2
Points de raccordement extension BUS
AUX
COM
RED
BLK
(Rouge)
(Noir)
Manuel d'installation et de Programmation
BUS
BUS
YEL
GRN
(Jaune)
(Vert)
