10006966C Trane Humid.qxd:10006966C Trane Humidifier Owners
INSTRUCTIONS DE MAINTENANCE pour
HUMIDIFICATEUR MODÈLE *HUMD500APA00B
ATTENTION
entretien. Toute inobservation de cet avertissement pourrait entraîner des dommages
matériels, des blessures corporelles ou la mort.
ATTENTION
« OFF » ou au réglage le plus bas. Un fonctionnement soudain peut causer des blessures ou
des dommages matériels.

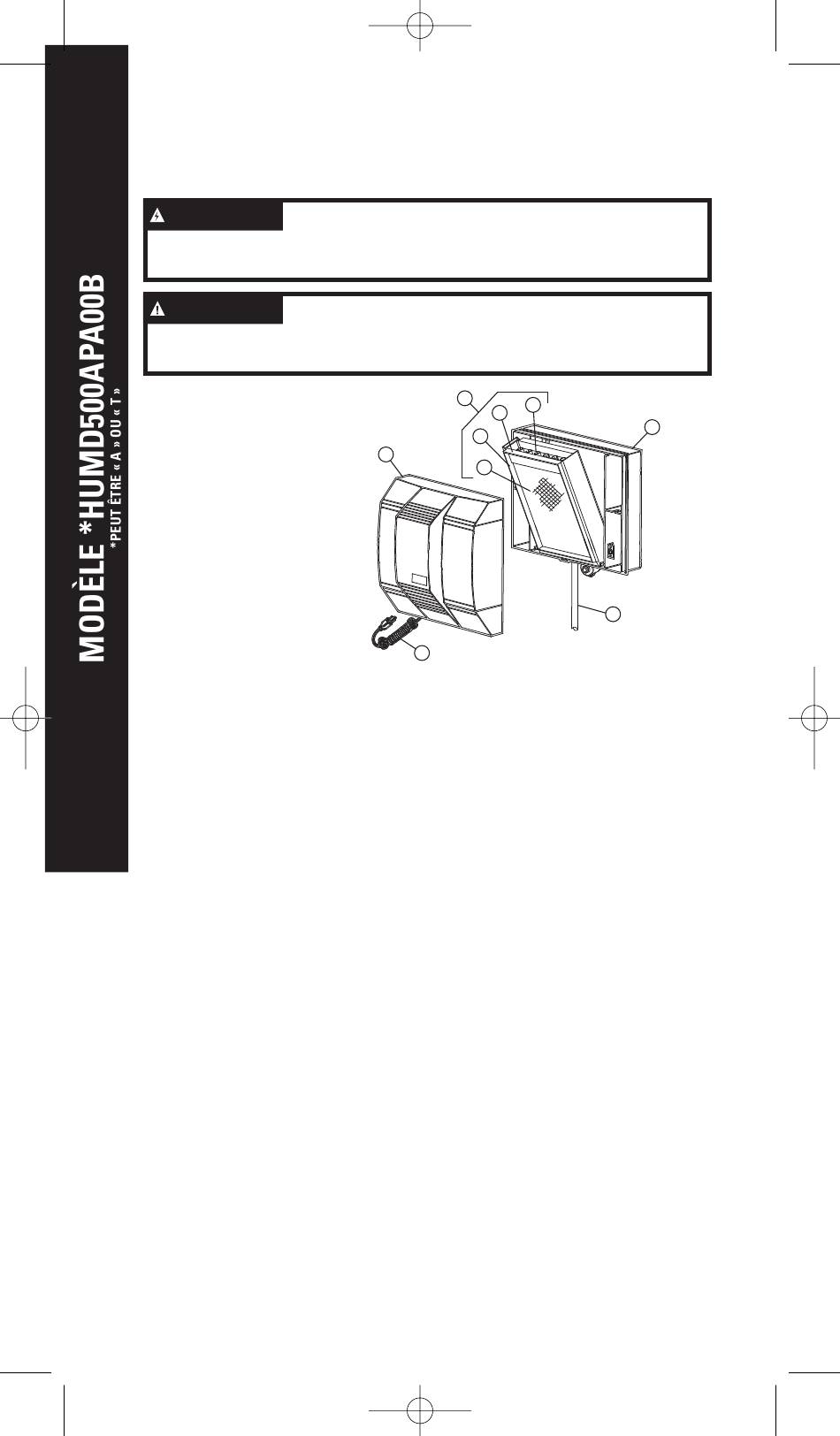

1. Ensemble de couvercle
d'humidificateur
2. Ensemble de base
3. Ensemble d'évaporation
4. Bac de distribution
5. Encoches en V
6. Écran évaporateur
d'humidificateur
7. Insert anti-tartre
8. Conduite de vidange
9. Cordon d'alimentation
1. Noter le réglage de la commande de l'humidificateur et tourner le cadran en position « Off ».
2. Débrancher l'alimentation électrique et fermer l'alimentation en eau.
3. Déverrouiller l'ensemble de couvercle avant de l'humidificateur (1) de l'ensemble de base (2)
en bas du couvercle, le soulever et le mettre de côté.
4. Sortir l'ensemble d'évaporation (3) en le saisissant par le haut et en le faisant basculer.
5. Détacher le bac de distribution (4) de l'insert de contrôle de tartre (7). Suivre les instructions
ci-dessous en fonction du type de bac de distribution qui se trouve dans votre humidificateur :
Pour les bacs de distribution avec une doublure en tissu synthétique : Gratter légèrement ou
brosser les dépôts minéraux en faisant attention de ne pas étirer ni détacher la doublure en
tissu synthétique. On peut tremper le bac dans du vinaigre ou un produit détartrant pour
essayer d'éliminer les dépôts minéraux rebelles.
Pour les bacs avec un revêtement granuleux : Ne pas gratter le revêtement granuleux,
gratter légèrement les dépôts minéraux et nettoyer les encoches en V (5). Cette surface
texturée contribue à assurer un débit d'eau régulier pour un rendement maximal. Si le
revêtement granuleux a été retiré, remplacer le bac de distribution.
6. Faire glisser l'écran évaporateur (6) hors de l'insert de contrôle de tartre (7). Éliminer les dépôts
minéraux de l'insert de contrôle de tartre. Remplacer chaque année l'écran évaporateur par un
écran BAYPAD02A1310A. Faire glisser l'écran évaporateur dans l'insert de contrôle du tartre, le
point de couleur en haut et réenclencher en place le bac de distribution (4).
7. Inspecter le tube d'alimentation en eau en plastique en le pliant doucement et en vérifiant qu'il
n'est pas fissuré ni usé. Remplacer le tube s'il est fissuré, cassant ou s'il a été endommagé.
8. Remonter l'ensemble d'évaporation (3) dans l'humidificateur en mettant la vidange dans la
prise ronde à la base de l'humidificateur. Enfoncer l'ensemble en haut entre les nervures de
retenue qui maintiennent l'ensemble en place en position verticale.
9. Retirer la conduite de vidange (8) du bas de l'humidificateur. Le cas échéant, la plier pour
décoller les dépôts minéraux ou bouchons. La rincer ensuite avec de l'eau sous pression. Si
elle ne se nettoie pas, la remplacer. Remettre en place la conduite de vidange sur le raccord
de vidange. Vérifier que la conduite de vidange a une pente constante vers le bas et qu'elle
n'est pas aplatie ou bouchée.
10. Remonter l'ensemble de couvercle avant (1) en l'accrochant en haut de l'ensemble de base
(2) et en le verrouillant en bas.
11. Rebrancher l'alimentation électrique (9) et ouvrir l'arrivée d'eau.
12. Vérifier le fonctionnement du système :
Commande automatique de l'humidificateur : (Mode automatique ou manuel) Vérifier le
fonctionnement du système et réinitialiser le témoin de changement d'écran évaporateur en
tournant le bouton en position « Test/Reset »". Pendant que la soufflerie de la fournaise fonctionne
et qu'il y a une demande de chaleur, l'humidificateur fonctionnera pendant une minute. NE PAS
LAISSER LA COMMANDE EN MODE DE TEST CAR L'HUMIDIFICATEUR NE FONCTIONNERA PAS.
13. Régler la commande de l'humidificateur à sa position d'origine.
REMARQUE : Le moteur est lubrifié de manière permanente et n'a pas besoin d'être huilé.
Débrancher l'alimentation électrique et couper l'eau avant tout
Avant tout entretien, tourner la commande de l'humidificateur à
1
9
- 10 -
3
5
4
7
6
8
31/12/08
15:1
2
90-1075
