3
Mesure
3.1
Mise en marche et en arrêt de l'appareil, mode éco,
arrêt automatique
L'appareil est mis en marche en appuyant longuement sur la
touche START.
Appuyez deux fois brièvement sur la touche START pour arrêter
l'appareil, aucune tension ne doit alors être appliquée sur les
pointes de mesure ! L'appareil commute en mode veille après
quelques secondes (luminosité plus faible) si aucune touche n'a
été actionnée ou si aucune tension n'est appliquée sur les pointes
de mesure. Lorsqu'une touche quelconque est actionnée ou si de
la tension est appliquée sur les pointes de mesure, l'appareil se
remet en marche depuis le mode veille. L'appareil s'éteint auto-
matiquement, s'il est inactif pendant environ 1 minute, c.à.d.
aucune touche n'est actionnée pendant de temps ou aucune ten-
sion n'est appliquée sur les pointes de mesure.
3.2
Consignes et principes, valables pour toutes les mesures
•
Les fonctions souhaitées ou les paramètres sont réglés à
l'aide des touches R
/U
ISO
mesure est déclenchée via la touche START. Toutes les fonc-
tions ou paramètres réglés restent valables jusqu'à la modifi-
cation suivante.
•
Si une tension (externe) de plus de 10 V est appliquée sur les
pointes de mesure, ceci est indiqué dans le champ U
valeur mesurée et le symbole "!". La touche START est bloquée
dans ce cas.

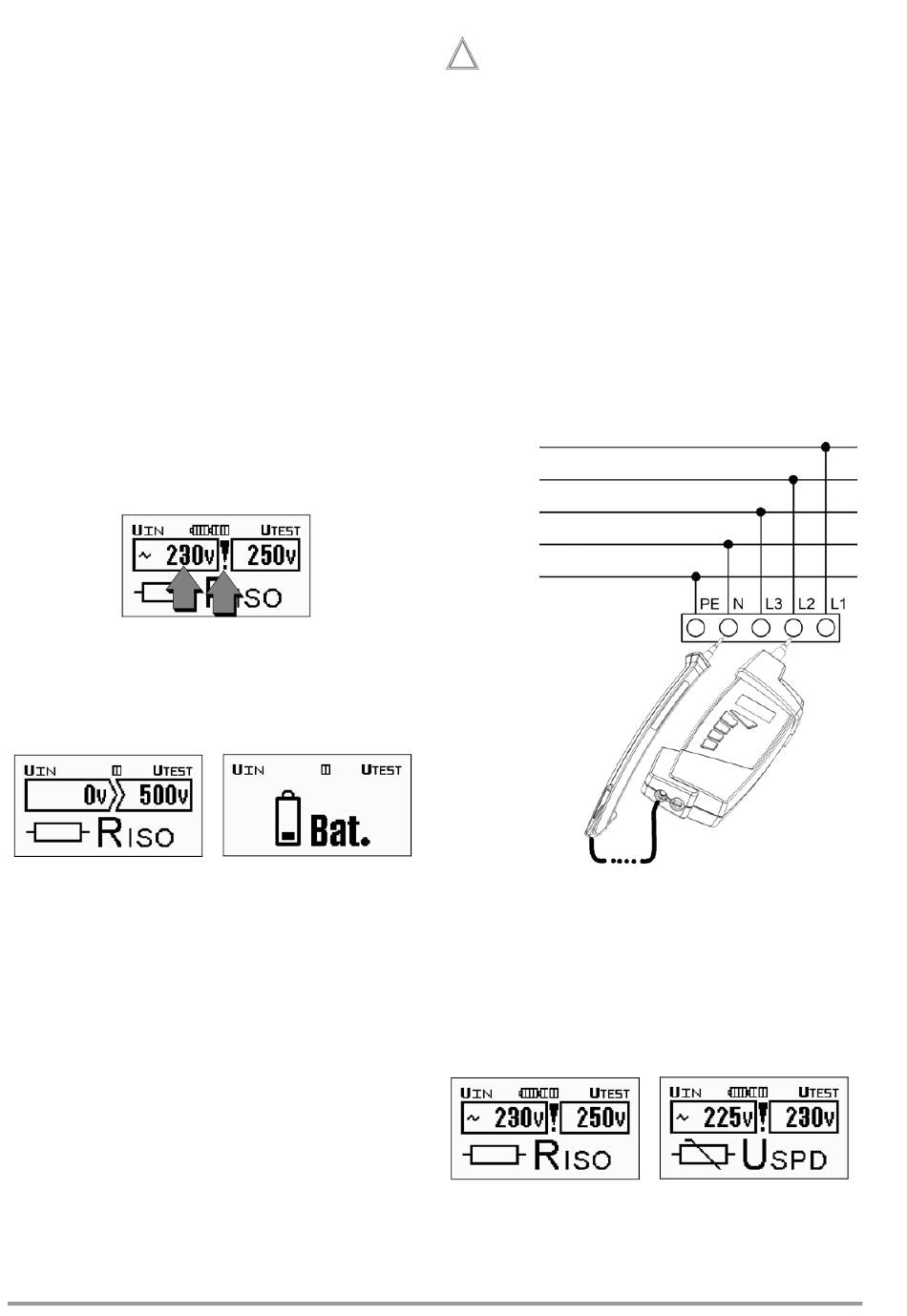

Figure 3.1
Affichage de la tension (externe)
•
La mesure ne peut pas être démarrée si la tension des piles est
trop faible (le champ rouge est allumée sur le symbole des
piles). En appuyant sur la touche START, le symbole d'une pile
déchargée s'allume pendant env.1 s, voir la figure ci-dessous.
Remplacez les piles comme indiqué au chapitre 5.1 à la page 7.
Figure 3.2
Tension faible des
piles
➭ Pour mesurer des résistances d'isolement très élevées, les
cordons de mesure doivent être posés de manière dégagée
dans le local ou sur un support avec une bonne isolation.
➭ Mettez l'objet à tester en contact avec les pointes de mesure
avant de déclencher la mesure à l'aide de la touche START afin
qu'une éventuelle tension externe puisse être affichée.
➭ Ne retirez pas les pointes de mesure trop tôt en cours de me-
sure, ceci risquerait de fausser les résultats.
À la fin de la mesure iso, une tension résiduelle s'affiche éventuel-
lement pour U
,qui peut être due aux capacités de câble. Le
IN
contact avec l'objet à tester doit être conservé tant que la
décharge d'un objet à tester capacitif a lieu par la résistance
interne de l'appareil de contrôle. Vous pouvez suivre directement
la baisse de la tension avec U
lorsque la tension U
est < 25 V !
IN
4
▲
▼
, FUNC, U
et U
SPD
TEST
TEST
Figure 3.3
Tension faible des
piles : affichage
après touche
START
. Ne coupez la connexion que
IN
3.3
Fonctions de mesure
!
Attention !
•
Vérifiez que l'objet à tester ne soit pas sous tension avant
toute mesure d'une résistance d'isolement ou de la protection
contre les surtensions.
•
Ne touchez ni l'objet à tester ni les pointes de mesure pen-
dant la mesure et peu après, tant que l'objet à tester se
décharge.
•
L'objet à tester peut être chargé pendant la mesure à plus de
1000 V, laissez donc le contact avec l'objet à tester après la
mesure jusqu'à ce que celui-ci soit déchargé ! La tension rési-
duelle et la mise en garde « ! » sont affichées.
•
Ne retirez les pointes de mesure que lorsque la tension est
redescendue à une valeur non dangereuse et que la mise en
garde « ! » se soit éteinte.
•
Pour mesurer la résistance d'isolement entre conducteurs, il
faut débrancher tous les consommateurs et les interrupteurs
doivent être en position marche !
. La
3.3.1 Mesure de tension
➭ Raccordez l'appareil de contrôle à l'objet à tester.
par la
IN
Figure 3.4
Exemple de raccordement pour une mesure de
tension
•
Si sur le circuit électrique mesuré, une tension > 10 V env. est
présente, sa valeur est affichée à l'écran dans le champ U
le symbole « ~ » pour AC ou la polarité pour DC sont affichés.
Le symbole « + » s'allume lorsque le pôle positif est relié à la
pointe de mesure fixe, et « – » dans le cas du pôle négatif.
Une mise en garde « ! » est en même temps activée. La
touche START est bloquée !
Figure 3.5
Affichage de la
tension (externe)
(fonction Riso)
Figure 3.6
Mesure de la
tension (fonction
U
)
SPD
GMC-I Messtechnik GmbH
et
IN
