4
Fonctions générales

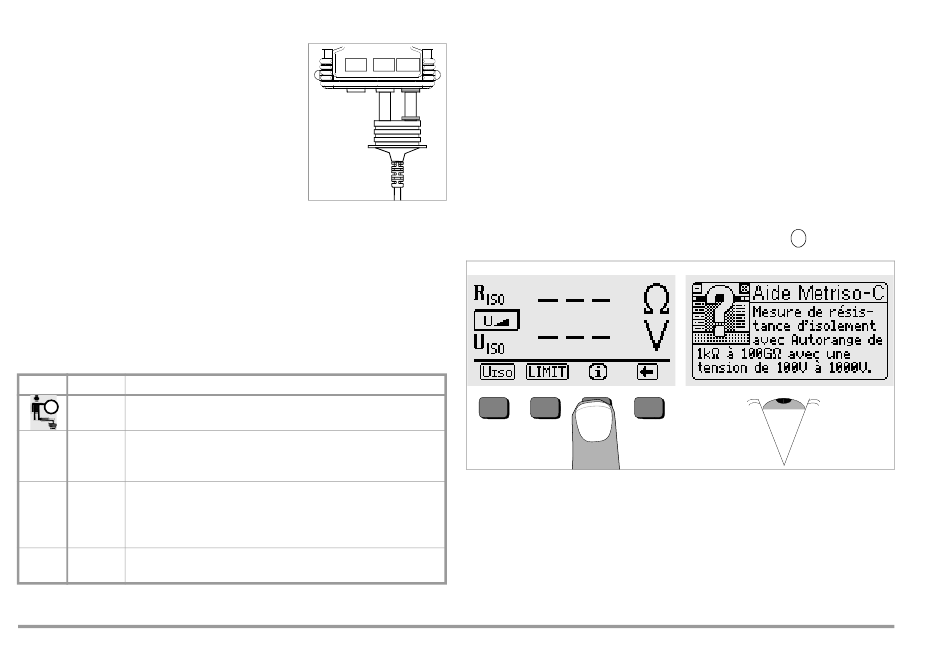

Les cordons d'essai se connectent aux bornes "+" et "COM".
Lors des mesures de capacité de décharge des
charges électrostatiques des revêtements de sol,
il faut en outre connecter le cordon blindé aux
bornes COM et SHIELD. (accessoire KS-C „Cordon
de mesure à haute résistance pour des mesures
sur la plage G", voir dessin de connexion).
Veuillez respecter les couleurs !
4.1
Réglage automatique, surveillance et désactivation
L'appareil ne s'allume pas ou s'éteint immédiatement si la tension des
piles est inférieure au seuil minimum. La mesure est interrompue automa-
tiquement et l'opération de mesure bloquée en cas de tension inadmis-
sible sur la plage de mesure de résistance (U > 25 V).
L'appareil s'arrête automatiquement à la fin d'une opération de mesure
(automatique) ou à l'issue du délai de désactivation prédéfini voir para-
graphe 3.4. Le délai de désactivation est prolongé du temps programmé
dans le menu Setup lorsqu'on appuie sur une touche.
Fonctions des témoins lumineux
Témoin
Etat
Fonction
Différence de potentiel 150 V
rouge
entre le doigt de contact et l'entrée de mesure
Tension secteur ou étrangère aux entrées de mesure
Netz
rouge
(les mesures de résistance d'isolement et
Mains
clignotant
d'équipotentialité sont bloquées).
– La résistance d'isolement mesurée est inférieure
au seuil programmé.
LIMIT
rouge
– La résistance d'équipotentialité mesurée est supérieure
au seuil autorisé
Une tension > 25 V est présente aux entrées de mesure.
U>25V
rouge
Le processus de décharge n'est pas encore terminé.
12
4.2
Affichage des valeurs de mesure
L'écran LCD affiche :
•
les valeurs de mesure avec leur symbole et l'unité de mesure
+
•
la fonction choisie
COM SHIELD
Lors des opérations de mesure automatiques, les valeurs mesurées
restent affichées sous forme numérique jusqu'à l'opération de mesure sui-
vante ou l'arrêt automatique de l'appareil. En cas de dépassement de la
KS-C
valeur finale de la plage de mesure, la valeur finale est affichée précédée
(Z541F)
du symbole ">" (supérieur à) pour indiquer le dépassement de capacité.
4.3
Fonction d'aide
Pour chaque fonction de base ou sous-fonction, vous pouvez afficher à
l'écran le texte d'aide approprié, après l'avoir sélectionné dans le menu cor-
respondant.
➭
Pour appeler le texte d'aide, appuyez sur la touche
Pour quitter la fonction d'aide, appuyez sur une touche quelconque.
.
i
